Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica

Caixa de engrenagens de alta redução harmônica

Caixa de engrenagens de acionamento harmônico de onda de tensão

Redutor de onda de tensão harmónica

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-14-XX-U-II

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
14
Produto:
Modelo 14 Redutor de ondas de tensão
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Torque nominal a 2000 r/min de entrada:
5.4 a 7.8 Nm
Torque máximo em arranque e parada:
18 a 28 Nm
Velocidade média de entrada:
3500 r/min
Design da Vida:
15000 horas
Características:
Alta capacidade de binário, alta precisão e baixa reação
Peso:
0.39kg
Aplicação:
Novas energias, robótica, aeroespacial, máquinas CNC
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Alto índice de redução engrenagens harmônicas Redutor de onda de tensão


A série LSN é um conjunto de engrenagens de componentes de alto torque, combinado com um rolamento de saída de rolamento cruzado de precisão e flange.A série LSN II está disponível em 5 tamanhos com proporções de 501 a 160:1Se a sua aplicação não requer um binário elevado, a série de engrenagens LSN é uma ótima alternativa.

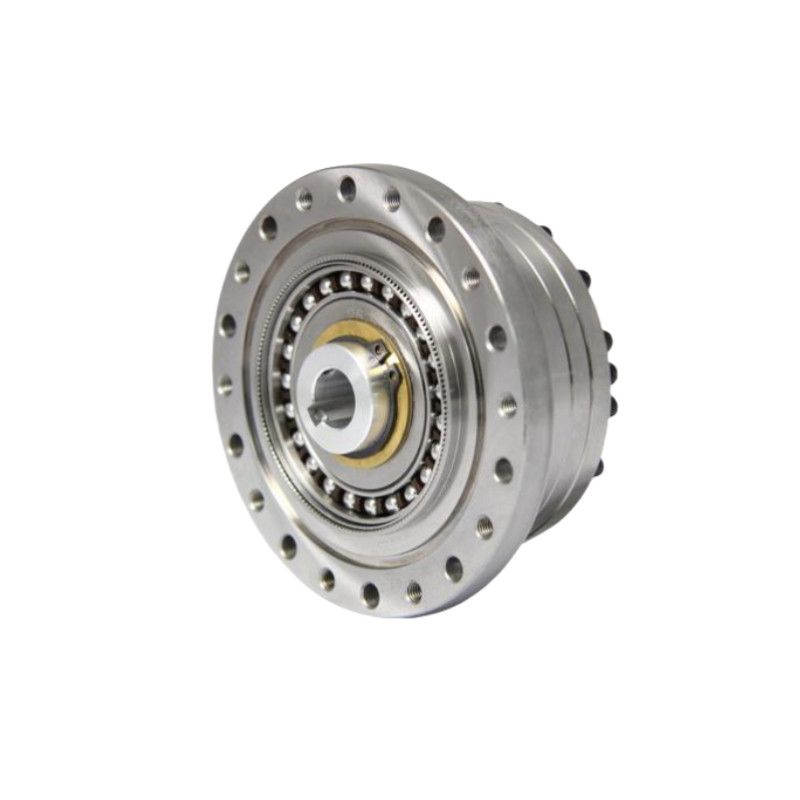

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 0

Características fundamentais

  • Zero reação
  • Torque máximo no arranque e parada: 18 Nm a 28 Nm
  • Precisão < 1 minuto de arco
  • Relações de redução de 50:1 para 120:1
  • Alta rigidez por torção
  • Alta eficiência
  • Operação sem problemas
  • Rolamento de saída de rolamento cruzado robusto
  • Flange de saída para montagem direta de carga

Especificações

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima de entrada admissível Velocidade de rotação média de entrada admissível Reacção Peso Vida útil do projeto
Gordura Gordura
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
14 50 5.4 0.55 18 1.8 6.9 0.7 35 3.6 8500 3500 ≤ 20 0.39 10000
80 7.8 0.8 23 2.4 11 1.1 47 4.8 15000
100 7.8 0.8 28 2.9 11 1.1 54 5.5 15000
120 7.8 0.8 28 2.9 11 1.1 54 5.5 15000

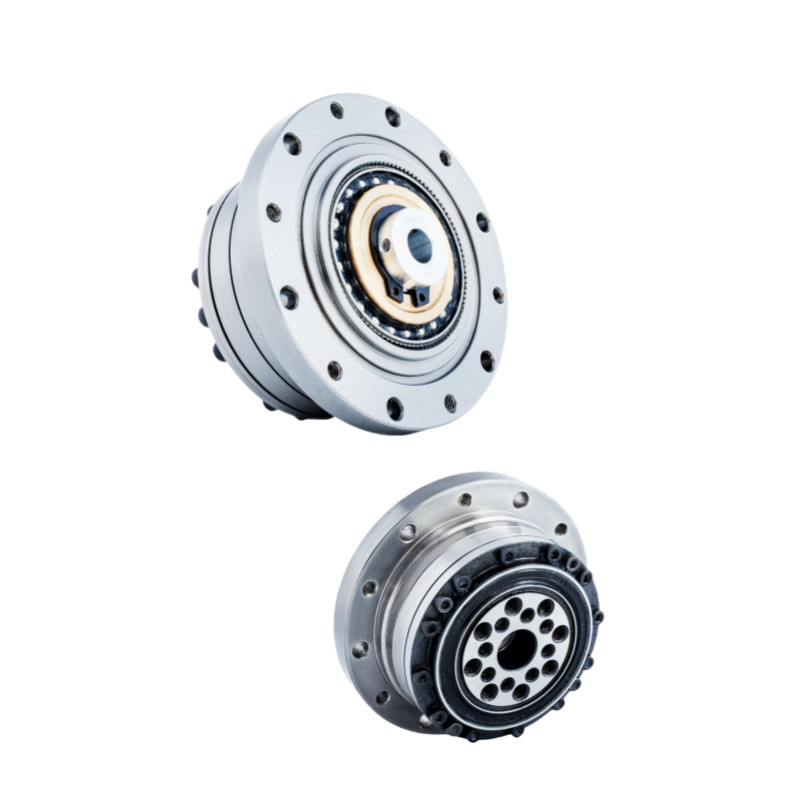

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 1

Imagens detalhadas

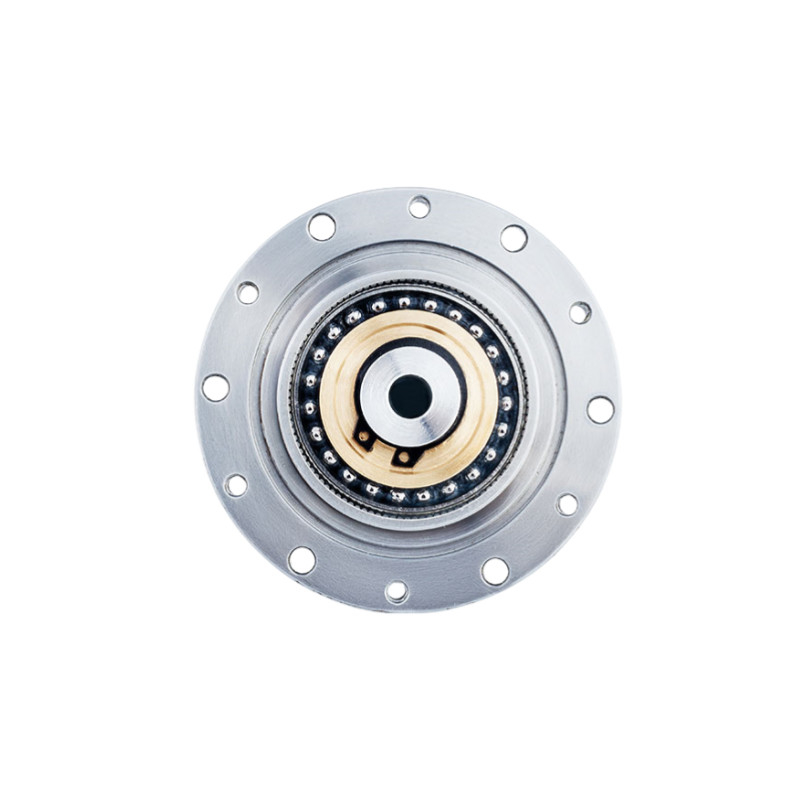

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 2

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 3

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 4

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 5 Principais atributos das unidades de engrenagem harmônica LSN - II modelo 14
Produto Motor Harmônico Modelo 14
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
8500 r/min
Design da Vida
15000 horas
Modelo
14
Peso
0.39 kg
Garantia 1 ano

Aplicações

Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 6   Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 7   Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 8
Robôs Industriais Dispositivos médicos Robôs Humanoides
Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 9   Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 10   Redutor de onda de tensão de alta redução de caixa de engrenagem de acionamento harmónico para robótica 11
Máquinas ópticas Aeronáutica Sistemas de Fabricação
