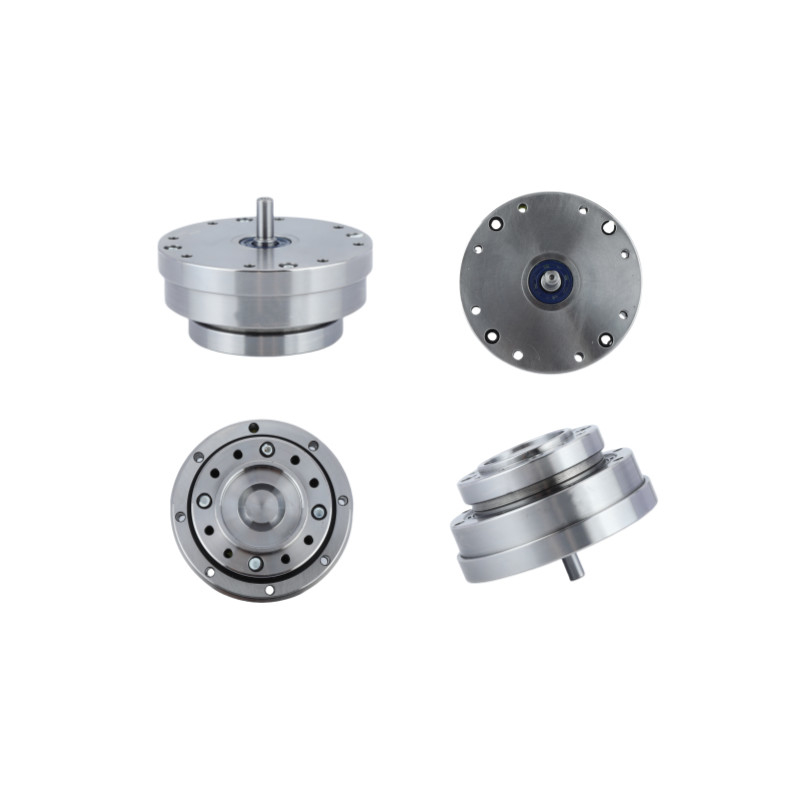

Name: Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-IV
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV

Gerador de ondas de tensão selado

Gerador de ondas de deformação da série LHT-IV

Engrenagens de ondas harmônicas

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-40-XX-U-IV

Contacte-nos

Solicite um orçamento

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV

Detalhes do produto

Produto:

Engrenagens de redução harmônica modelo 40

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

4000 r/min

Velocidade média de entrada:

3000 rpm

Design da Vida:

15000 horas

Peso:

7 kg

Aplicação:

Robôs humanóides, máquinas de fabricação de placas de circuito impresso, Robôs, equipamento médico

Características:

Alta velocidade, zero reação, alta precisão

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Peak Torque Modelo 40 Caixa de engrenagens de transmissão harmônica selada

Descrição do produto

Redutores harmônicos estão numa classe própria quando se trata de controlo de movimento e transmissão mecânica de potência.

As engrenagens de redução de onda de tensão oferecem vantagens como altas taxas de redução em uma única etapa, zero reação e alta precisão que não podem ser igualadas por trens de engrenagens convencionais.

A engrenagem de onda de deformação usa a elasticidade do metal. As engrenagens de redução harmônica têm três componentes básicos: um gerador de onda, um spline flexível e um spline circular.

Esta simples construção de três elementos combinada com o princípio de funcionamento único permite uma taxa de redução extremamente elevada num pacote muito compacto e leve.Nem o tamanho nem o peso da engrenagem variam com o rácio de reduçãoOs atributos de alto desempenho desta tecnologia de engrenagem incluemzero reação, alto binário, tamanho compacto, excelente precisão de posicionamento e repetibilidade são todos um resultado direto do princípio de funcionamento único.

Como funciona

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV 0

Tabela de parâmetros nominais

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV 4

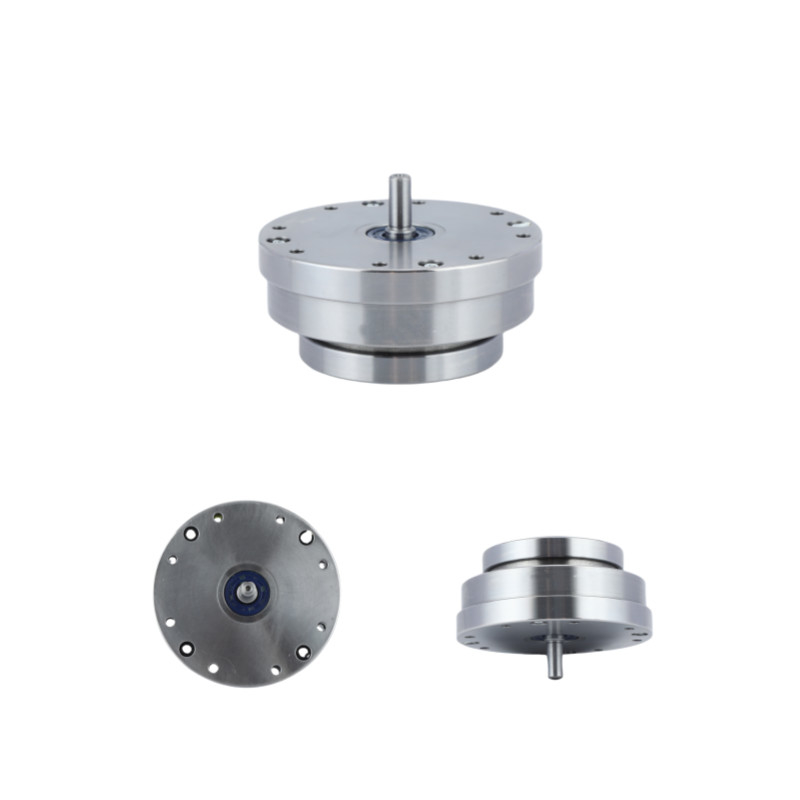

Imagens detalhadas

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV 5

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV 6

Modelo 40 Engrenagens de gerador de ondas de tensão harmônica seladas da série LHT-IV 7

Principais atributos das unidades de engrenagem harmônica LHT - IV modelo 40
Produto	Redutor de ondas de tensão modelo 40
Componentes	Gerador de ondas, linha flexível, linha circular
Taxa de redução	50:1, 80:1, 100:1, 120:1
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	4000 r/min
Velocidade máxima de entrada	3000 r/min
Design da Vida	15000 horas
Modelo	40
Peso	7 kg
Garantia	1 ano
Aplicação	Máquinas de processamento, sistemas de medição, análise e ensaio, robôs

Aplicações


Robôs Industriais	Dispositivos médicos	Robôs Humanoides

Máquinas ópticas	Semicondutores	Aeronáutica
