Detalhes do produto
Produto:
Modelo 32 Redutor Harmônico
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Velocidade máxima de entrada:
4800 r/min
Velocidade média de entrada:
3500 r/min
Design da Vida:
15000 horas
Peso:
4 kg
Aplicação:
Robôs humanóides, máquinas de fabricação de placas de circuito impresso, robôs, sistemas de fabricaç
Garantia:
1 ano
Características:
Alta velocidade, zero reação, alta precisão
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Modelo 32 de alta precisão de engrenagens harmônicas seladas


Descrição do produto

Redutores harmônicos estão numa classe própria quando se trata de controlo de movimento e transmissão mecânica de potência.

As engrenagens de redução de onda de tensão oferecem vantagens como altas taxas de redução em uma única etapa, zero reação e alta precisão que não podem ser igualadas por trens de engrenagens convencionais.

A engrenagem de onda de deformação usa a elasticidade do metal. As engrenagens de redução harmônica têm três componentes básicos: um gerador de onda, um spline flexível e um spline circular.

Como funciona?

O Flexspline é ligeiramente menor em diâmetro e tem dois dentes a menos do que o Circular Spline.A forma elíptica do Gerador de Ondas faz com que os dentes do Flexspline para envolver o Spline Circular em duas regiões opostas através do eixo principal da elipsePara cada rotação de 180 graus no sentido horário do gerador de ondas, os dentes Flexspline são avançados no sentido anti-horário por um dente em relação à linha circular.Cada rotação completa no sentido horário do gerador de ondas resulta no movimento da linha flexível em sentido contrário ao dos ponteiros do relógio por dois dentes de sua posição original em relação à linha circular

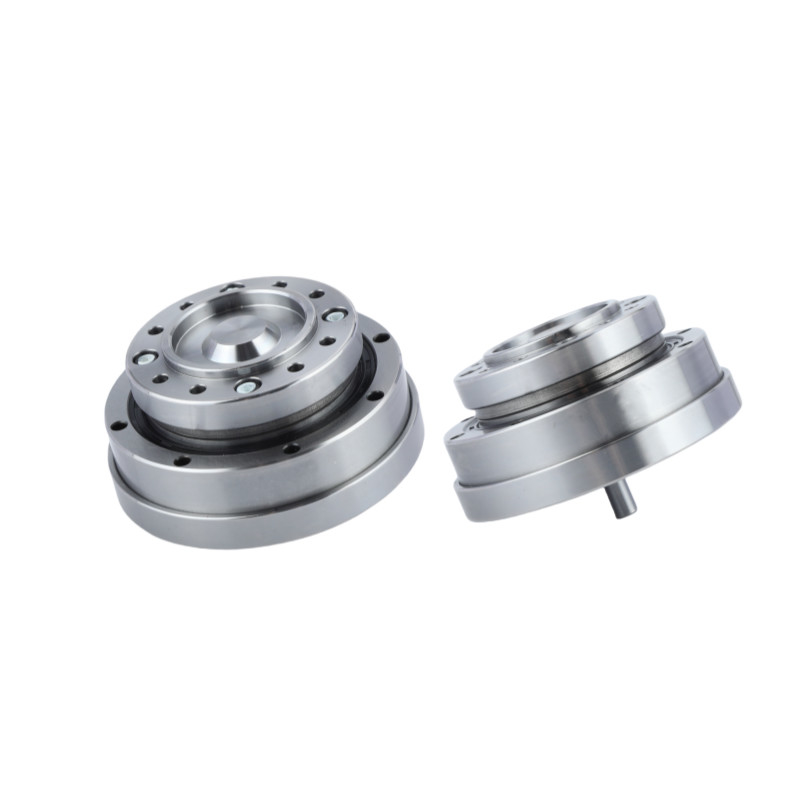

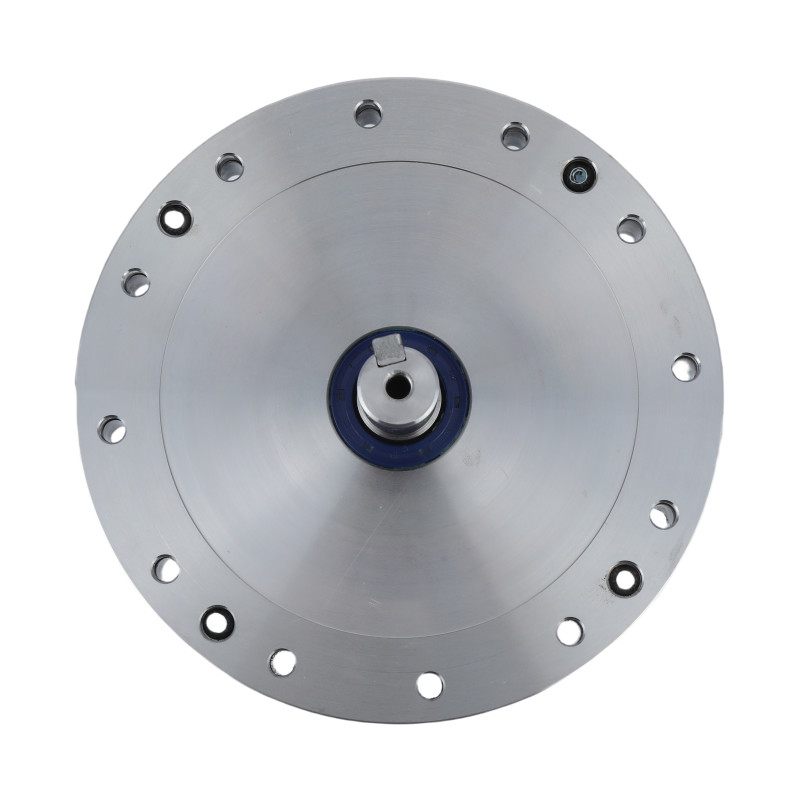

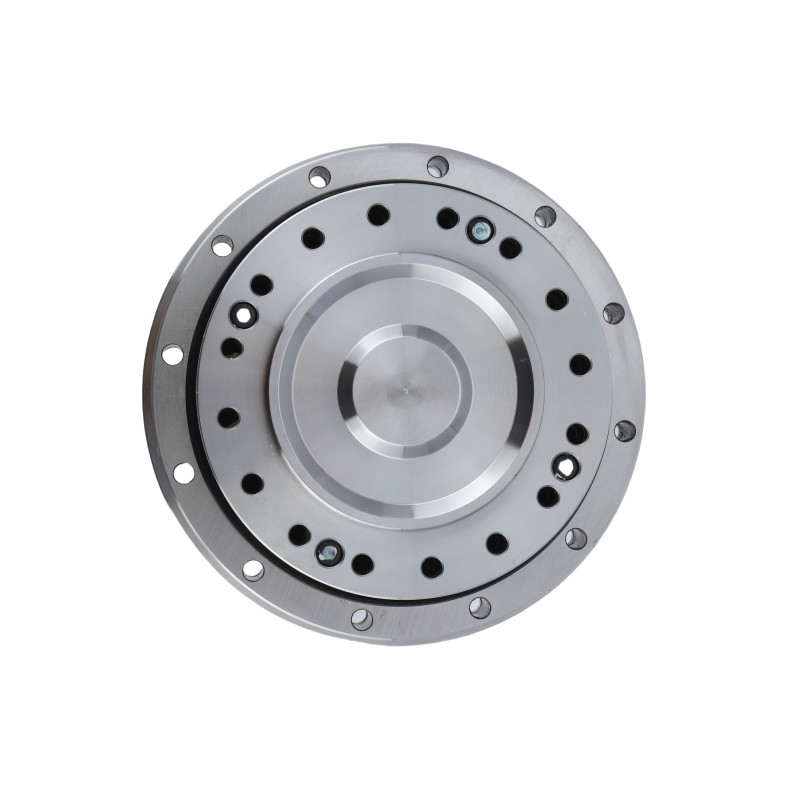

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 0Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 1Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 2Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 3

Especificações

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima admissível (grease) Velocidade de rotação média admissível de entrada (grease) Reacção Peso Vida útil do projeto
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
32 50 99 10 281 29 140 14 497 51 4800 3500 ≤ 20 4 10000
80 153 16 395 40 217 22 738 75 15000
100 178 18 433 44 281 29 841 86 15000
120 178 18 459 47 281 29 892 91 15000

Desenhos

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 4

 Imagens detalhadas

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 5

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 6

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 7

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 8

Principais atributos das unidades de engrenagem harmônica LHT - IV modelo 32
Produto Motor Harmônico Modelo 32
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
4800 r/min
Velocidade máxima de entrada
3500 r/min
Design da Vida
15000 horas
Modelo
32
Peso
4 kg
Garantia 1 ano

Aplicações

Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 9   Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 10   Caixa de engrenagens de transmissão harmônica de onda de tensão selada para transmissão de energia mecânica 11
Robôs Industriais Robôs Humanoides Semicondutores
