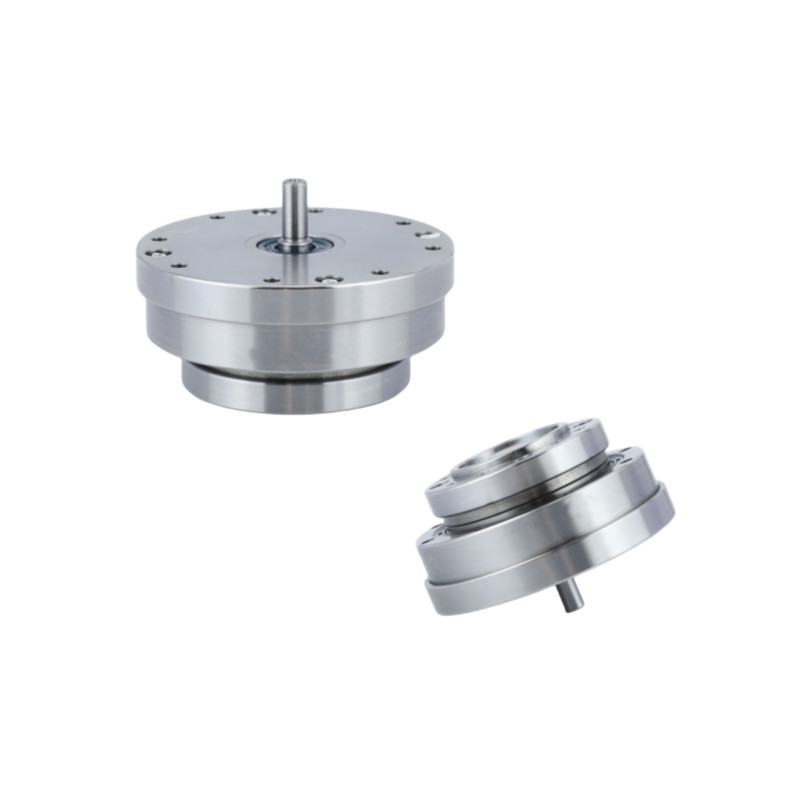

Deformação de alta precisão Redutor de ondas engrenagens de rolamento harmônicas Modelo 25

Redutor de ondas de tensão de alta precisão

Redutor de ondas de deformação Rolamento

Localização harmônica de alta precisão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-25-XX-U-IV

Conversar

Falem Agora.

Detalhes do produto

Produto:

Redutor Harmônico Modelo 25

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

5600 r/min

Velocidade média de entrada:

3500 r/min

Design da Vida:

15000 horas

Peso:

1,99KG

Aplicação:

Equipamento médico, máquinas de processamento, robôs, sistemas de fabricação de semicondutores

Garantia:

1 ano

Características:

Compacta e leve, alta velocidade, zero reação

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Falem Agora.

Descrição do produto

Modelo 25 de alta precisão de engrenagens harmônicas seladas

Name: Deformação de alta precisão Redutor de ondas engrenagens de rolamento harmônicas Modelo 25
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-IV
Availability: InStock

Descrição do produto

Redutores harmônicos estão numa classe própria quando se trata de controlo de movimento e transmissão mecânica de potência.

As engrenagens de redução de onda de tensão oferecem vantagens como altas taxas de redução em uma única etapa, zero reação e alta precisão que não podem ser igualadas por trens de engrenagens convencionais.

A engrenagem de onda de deformação usa a elasticidade do metal. As engrenagens de redução harmônica têm três componentes básicos: um gerador de onda, um spline flexível e um spline circular.

Deformação de alta precisão Redutor de ondas engrenagens de rolamento harmônicas Modelo 25 0

Tabela de parâmetros nominais

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000

Desenhos

Deformação de alta precisão Redutor de ondas engrenagens de rolamento harmônicas Modelo 25 4

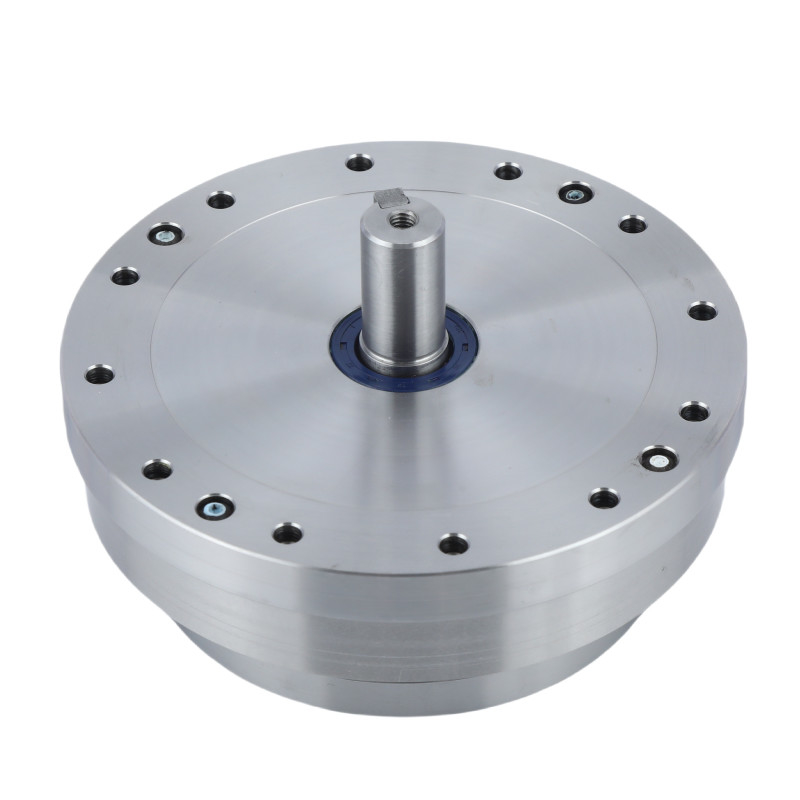

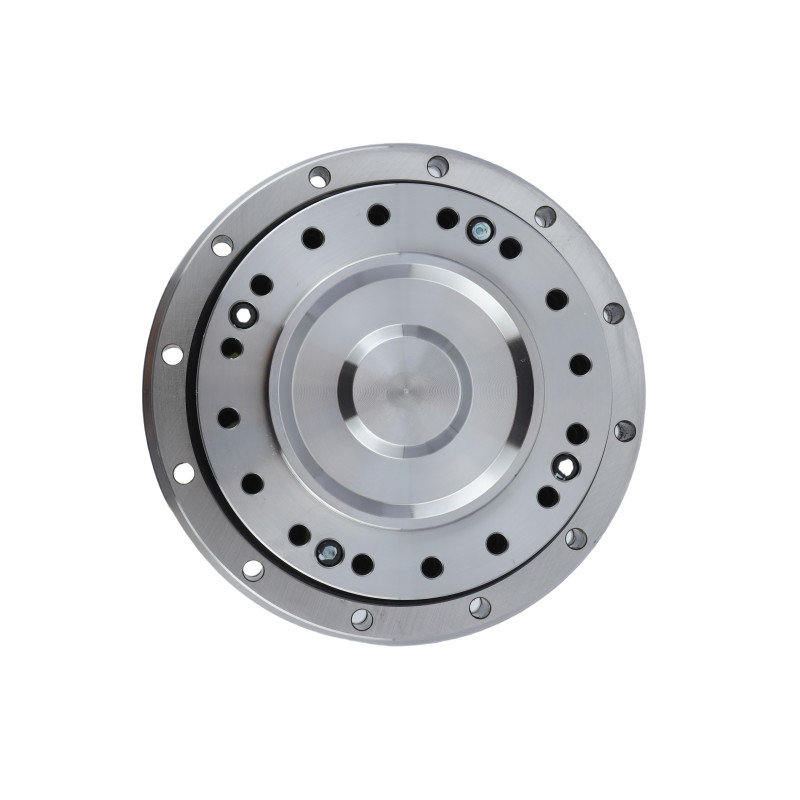

Imagens detalhadas

Principais atributos das unidades de engrenagem harmônica LHT - IV modelo 25
Produto	Motor Harmônico Modelo 25
Componentes	Gerador de ondas, linha flexível, linha circular
Taxa de redução	50:1, 80:1, 100:1, 120:1
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	5600 r/min
Velocidade máxima de entrada	3500 r/min
Design da Vida	15000 horas
Modelo	25
Peso	10,99 kg
Garantia	1 ano

Aplicações


Robôs Industriais	Aeronáutica	Máquinas CNC
