Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
LHT-20-XX-U-IV
Excelente caixa de engrenagens de transmissão harmônica selada de precisão de vida útil
Descrição do produto
A engrenagem de onda de deformação usa a elasticidade do metal. As engrenagens de redução harmônica têm três componentes básicos: um gerador de onda, um spline flexível e um spline circular.
As versões mais complexas têm um quarto componente normalmente usado para encurtar o comprimento total ou para aumentar a redução da engrenagem dentro de um diâmetro menor, mas ainda seguem os mesmos princípios básicos.
As engrenagens de redução de onda de tensão oferecem vantagens como altas taxas de redução em uma única etapa, zero reação e alta precisão que não podem ser igualadas por trens de engrenagens convencionais.
|
Componentes
1.O gerador de ondas da engrenagem de ondas de deformação é constituído por um rolamento de esferas fina especialmente concebido e montado num cubo elíptico. 2.O Flexspline é um copo cilíndrico fino feito de aço ligado com dentes externos na extremidade aberta do copo. 3.A linha circular é um anel rígido com dentes internos. |
Tabela de parâmetros nominais
| Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima admissível (grease) | Velocidade de rotação média admissível de entrada (grease) | Reacção | Peso | Vida útil do projeto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

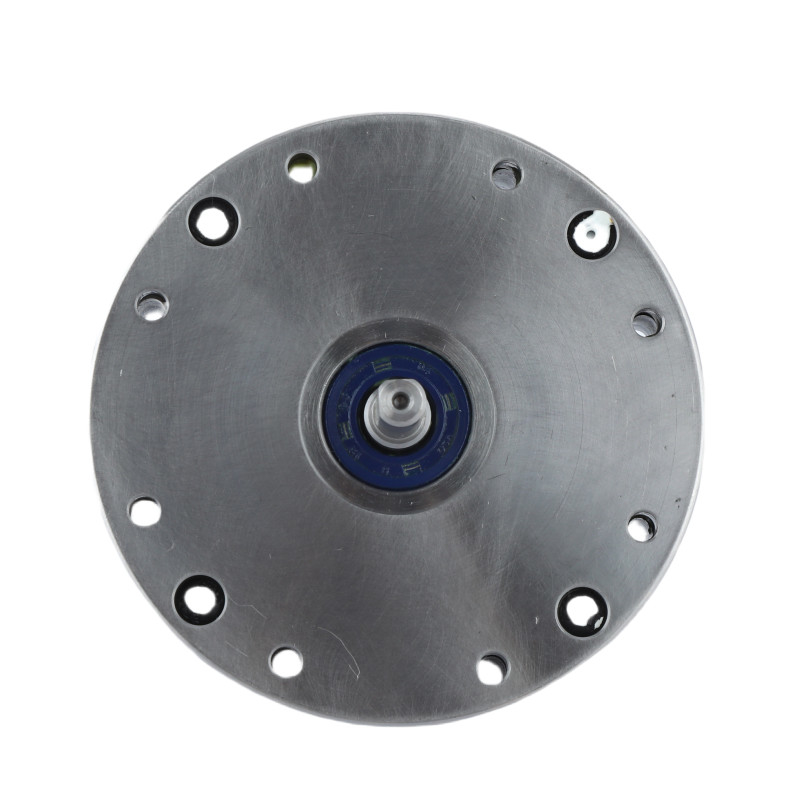

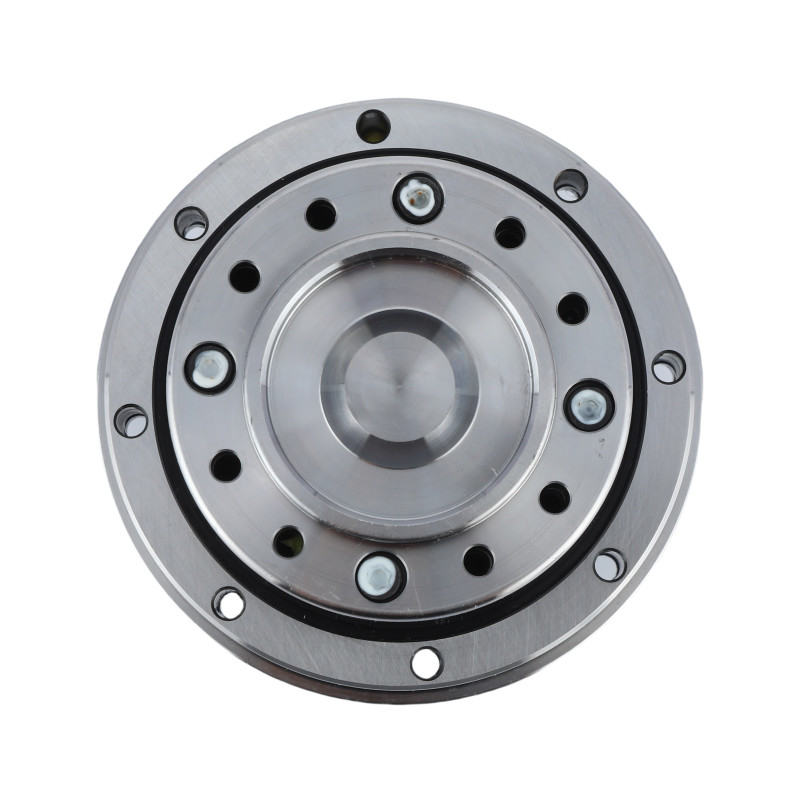

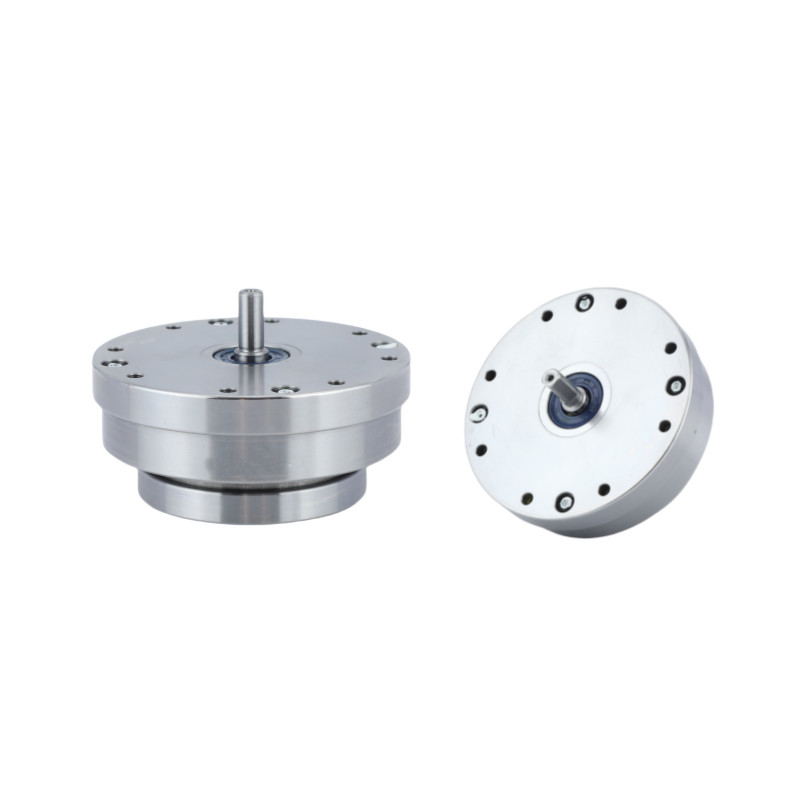

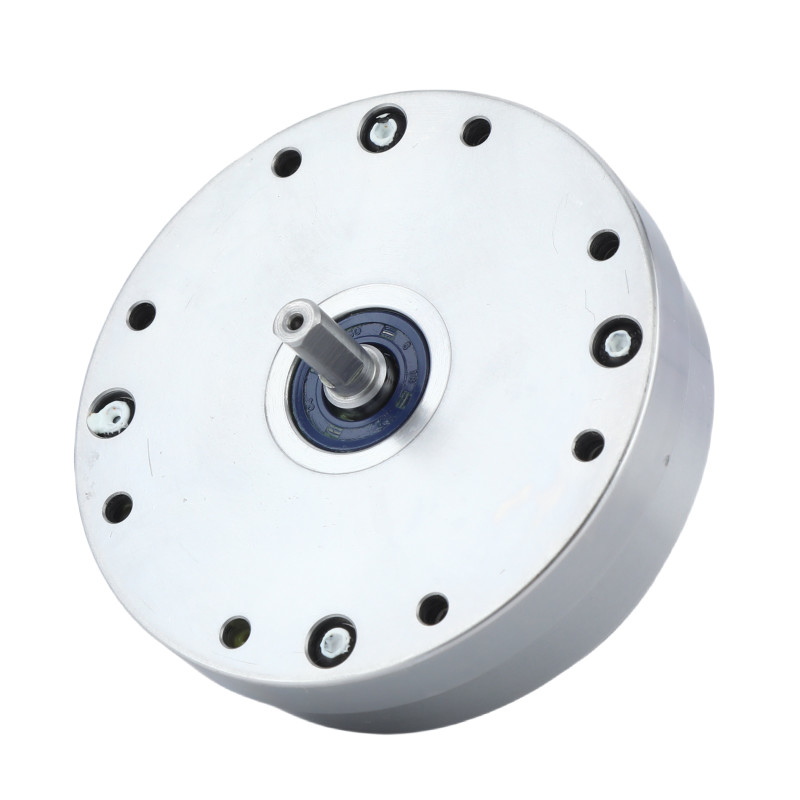

Imagens detalhadas
| Principais atributos das unidades de engrenagem harmônica LHT - IV modelo 20 | |||
| Produto | Motor Harmônico Modelo 20 | ||
|
Componentes
|
Gerador de ondas, linha flexível, linha circular | ||
|
Taxa de redução
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
Reacção
|
Menos de 20 segundos de arco | ||
|
Velocidade média de entrada
|
6500 r/min | ||
|
Velocidade máxima de entrada
|
3500 r/min | ||
|
Design da Vida
|
15000 horas | ||
|
Modelo
|
20 | ||
|
Peso
|
1.29kg | ||
| Garantia | 1 ano | ||
Aplicações
|
|
|
| Robôs Industriais | Dispositivos médicos | Robôs Humanoides |
|
|
|
| Máquinas ópticas | Aeronáutica | Sistemas de Fabricação |
