Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial

Motor harmônico de alto binário

Motor harmônico aeroespacial

Caixa de engrenagens de ondas de deformação aeroespacial

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-14-XX-U-IV

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 14 Redutor Harmônico
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1, 120:1
Reacção:
≤ 20 sec. de arco
Velocidade máxima de entrada:
8500 R/min
Velocidade média de entrada:
3500 r/min
Design da Vida:
15000 horas
Peso:
00,66 kg
Aplicação:
Robótica, Aeroespacial, Equipamento Médico
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Engrenagens harmônicas seladas de alta capacidade de binário


Descrição do produto

O reductor de ondas de tensão é um tipo de transmissão que depende de um gerador de ondas para gerar ondas de deformação elástica controladas em engrenagens flexíveis para conseguir o movimento e a transmissão de energia.O redutor harmónico nasceu durante o período de exploração lunar dos Estados Unidos e da União Soviética no século passado.,principalmente para resolver a necessidade urgente das agências de movimentação aeroespacial de redutores com estrutura compacta, peso leve, dimensão reduzida, grande taxa de redução,Alta eficiência de transmissão e alta precisão de transmissão.

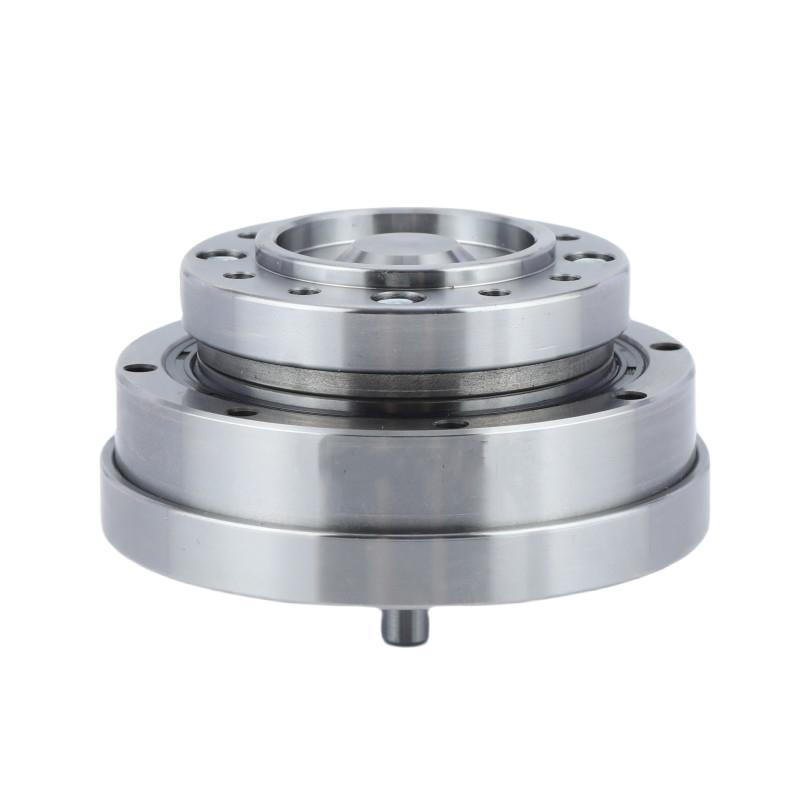

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 0

Características

1. Alta precisão e repetibilidade: essencial para aplicações que exijam posicionamento e controlo exactos.

2. Tamanho compacto: poupa espaço, permitindo designs mais compactos e leves.

3. Alta relação de torque/peso: fornece uma potência de torque sem peso significativo.

4Baixo desgaste e longa vida útil: devido ao contato de rolamento dos dentes, o que minimiza o desgaste e prolonga a vida útil da unidade.

5Função suave: proporciona um movimento suave e consistente, ideal para tarefas delicadas.

Especificações

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima admissível (grease) Velocidade de rotação média admissível de entrada (grease) Reacção Peso Vida útil do projeto
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
14 50 7 0.7 23 2.3 9 0.9 46 4.7 8500 3500 ≤ 20 0.66 10000
80 10 1 30 3.1 14 1.4 61 6.2 15000
100 10 1 36 3.7 14 1.4 70 7.2 15000
120 10 1 36 3.7 14 1.4 70 7.2 15000

Desenhos

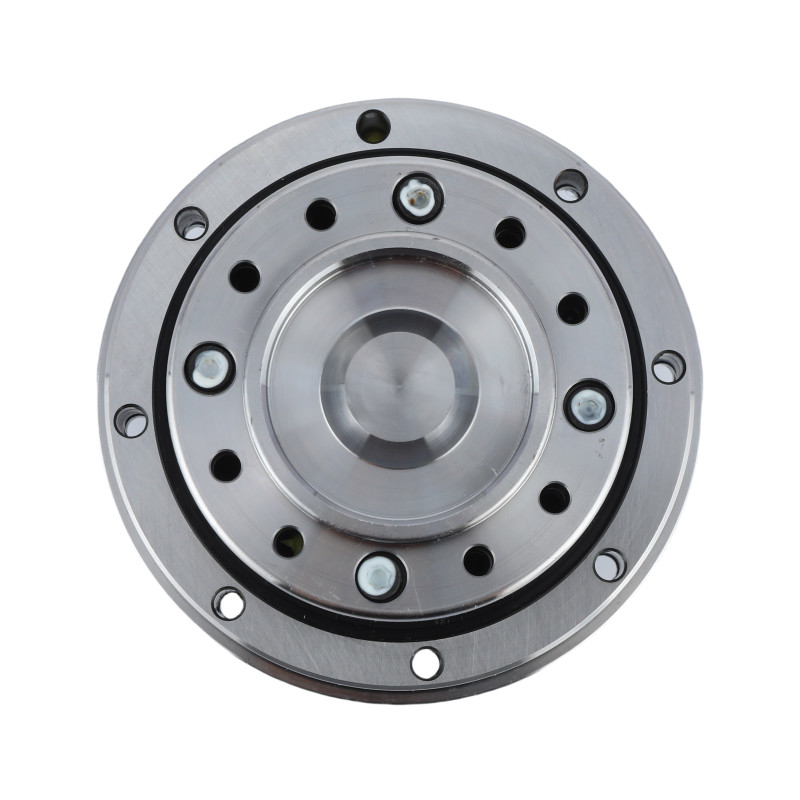

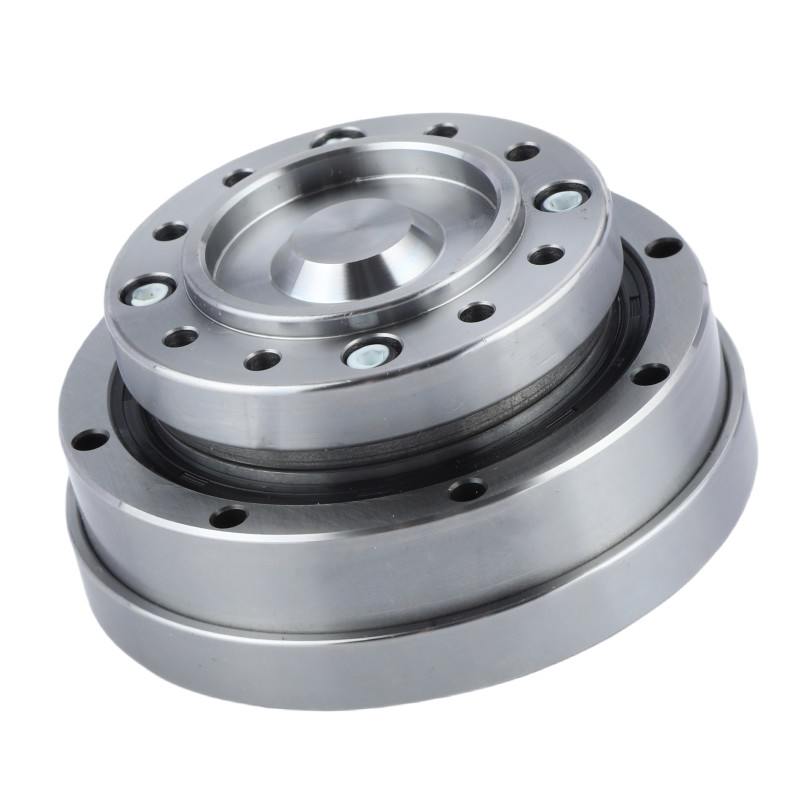

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 1Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 2

 Imagens detalhadas

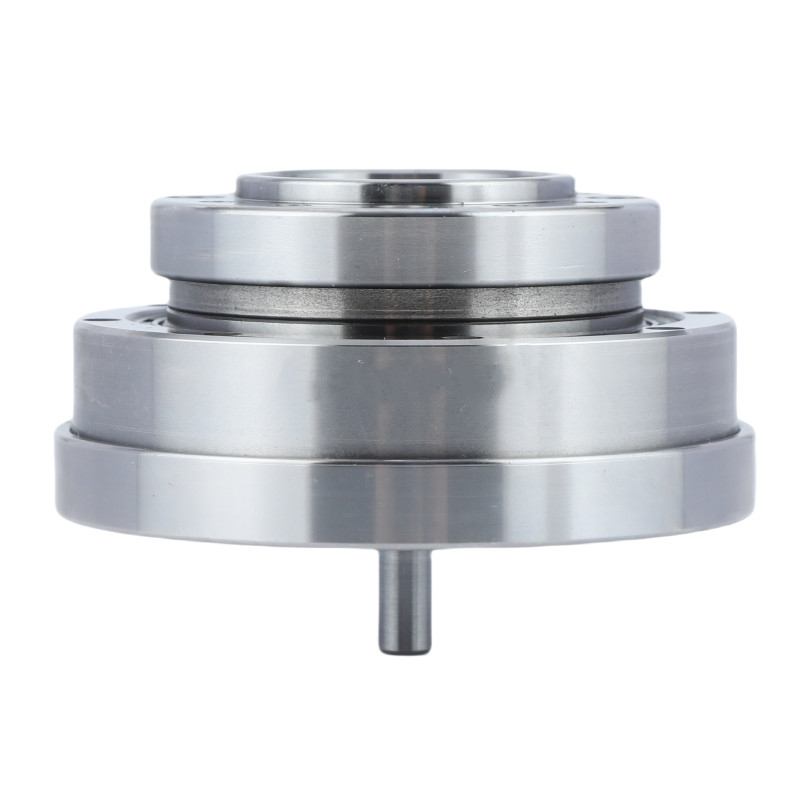

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 3

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 4

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 5

Principais atributos das unidades de engrenagem harmônica LHT - IV modelo 14
Produto Motor Harmônico Modelo 14
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
8500 r/min
Velocidade máxima de entrada
3500 r/min
Design da Vida
15000 horas
Modelo
14
Peso
00,66 kg
Garantia 1 ano

Aplicações

Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 6   Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 7   Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 8
Robôs Industriais Dispositivos médicos Robôs Humanoides
Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 9   Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 10   Gerador de caixa de engrenagens de onda de tensão de alta torque aeroespacial 11
Aeronáutica Sistemas de Fabricação Sistema de semicondutores
