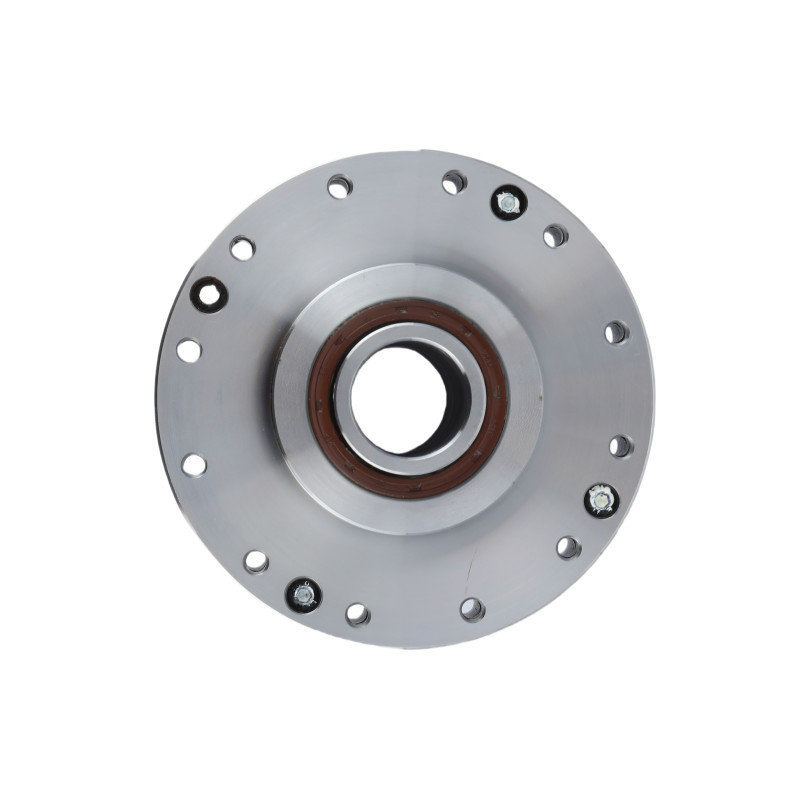

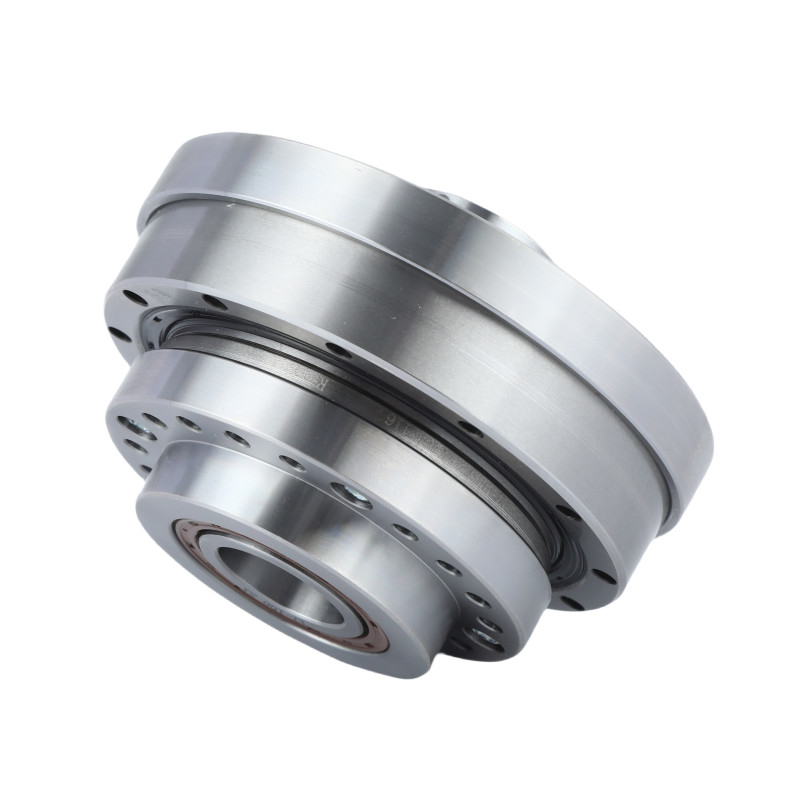

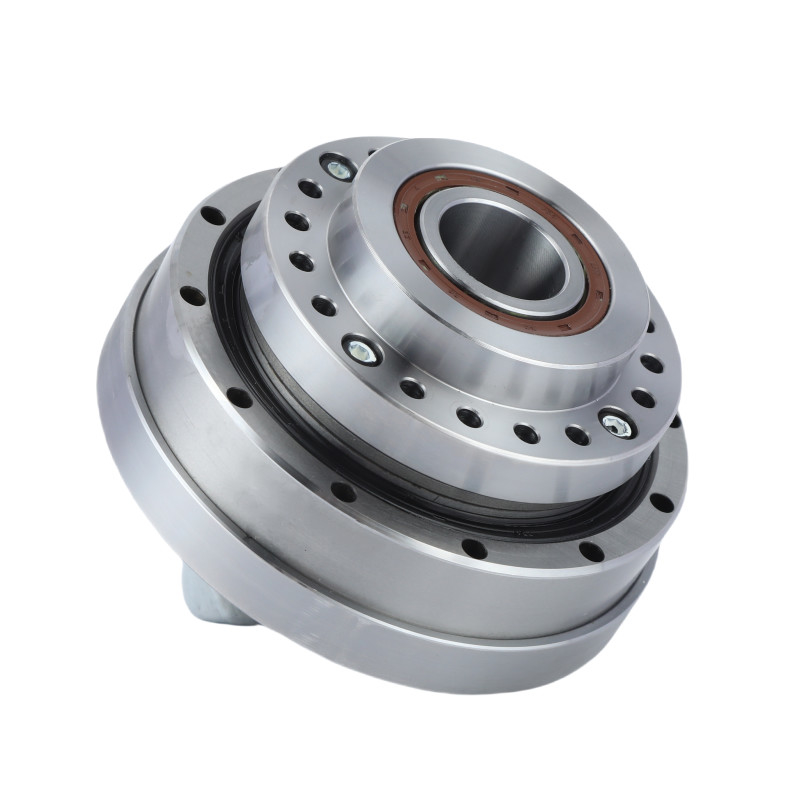

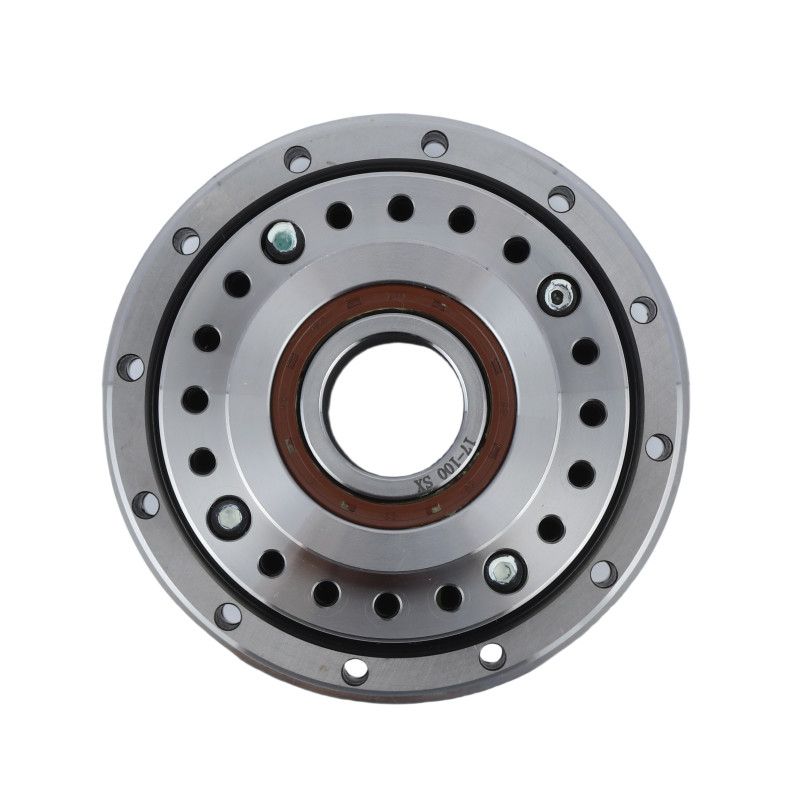

Redutor de ondas de tensão

Redutor de ondas de tensão

Rolamento de tração harmônica de baixa contração

Rolamento de accionamento harmônico de onda de tensão

Redução harmônica de engrenagem Rolamento

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-32-XX-U-III

Contacte-nos

Solicite um orçamento

Redutor de ondas de tensão

Redutor de ondas de tensão

Redutor de ondas de tensão

Redutor de ondas de tensão

Redutor de ondas de tensão

Detalhes do produto

Produto:

Modelo 32 Redutor Harmônico

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

4800 r/min

Velocidade média de entrada:

3500 r/min

Design da Vida:

15000 horas

Peso:

4.2 kg

Aplicação:

Robótica, aeroespacial, equipamento médico, automação industrial, óptica e fotónica

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Bom preço. Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração on-line

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Bom preço. Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units on-line

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Bom preço. Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve on-line

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Bom preço. Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem on-line

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Redutor de ondas de tensão de baixa reação harmônica

Descrição do produto

A engrenagem de onda de deformação (também conhecida como engrenagem harmônica) é um tipo de sistema de engrenagem mecânica que utiliza um spline flexível com dentes externos,que é deformado por um tapete elíptico giratório para se ligar aos dentes internos de engrenagem de um spline externo.

A engrenagem de onda de tensão é comumente usada em robótica e aeroespacial.

Redutor de ondas de tensão 0

Os motores harmônicos consistem em três componentes principais

Gerador de ondas: Uma camada elíptica que se encaixa dentro de um spline cilíndrico flexível (Flexspline).
Flexspline: um componente cilíndrico flexível com dentes externos que correspondem aos dentes internos da spline circular.
Espinha circular: Um anel rígido com dentes internos que se ligam à flexspline.

Tabela de parâmetros

Modelo			32
Taxa de redução			50	80	100	120
Torque nominal a 2000 r/min de entrada		Nm	99	153	178	178
Torque nominal a 2000 r/min de entrada		kgfm	10	16	18	18
Torque máximo admissível ao arranque e à parada		Nm	281	395	433	459
Torque máximo admissível ao arranque e à parada		kgfm	29	40	44	47
Valor máximo admissível para o binário médio de carga		Nm	140	217	281	281
Valor máximo admissível para o binário médio de carga		kgfm	14	22	29	29
Torque momentâneo máximo admissível		Nm	497	738	841	892
Torque momentâneo máximo admissível		kgfm	51	75	86	91
Velocidade de rotação máxima de entrada admissível - O quê?		r/min	4800
Velocidade de rotação média de entrada admissível - O quê?		r/min	3500
Reacção		Arco Sec	≤ 20
Peso		Quilos	4.2
Vida útil do projeto		Horário	15000

Redutor de ondas de tensão 1

Imagens detalhadas

	Principais atributos das unidades de engrenagem harmônica LHT - III modelo 32
	Produto	Modelo 32 Redutor de ondas de tensão
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	4800 r/min
	Velocidade máxima de entrada	3500 r/min
	Design da Vida	15000 horas
	Modelo	32
	Peso	4.2 kg
	Garantia	1 ano

Aplicações


Robôs Industriais	Dispositivos médicos	Sistemas de Fabricação
