Name: Redutor de engrenagem de onda de tensão de pequeno acionamento harmónico
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-III
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

Redutor de engrenagem de onda de tensão de pequeno acionamento harmónico

Redutor de tração harmônica pequena

Acionamento armônico de pequena dimensão Flexspline

Engrenagem de ondas de tensão de tração harmônica flexspline

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-25-XX-U-III

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Redutor Harmônico Modelo 25

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

5600 r/min

Velocidade média de entrada:

3500 r/min

Design da Vida:

10 000 horas

Peso:

2.02kg

Aplicação:

Robótica, aeroespacial, equipamento médico, automação industrial, óptica e fotónica

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Redutor de ondas de tensão de baixa reação

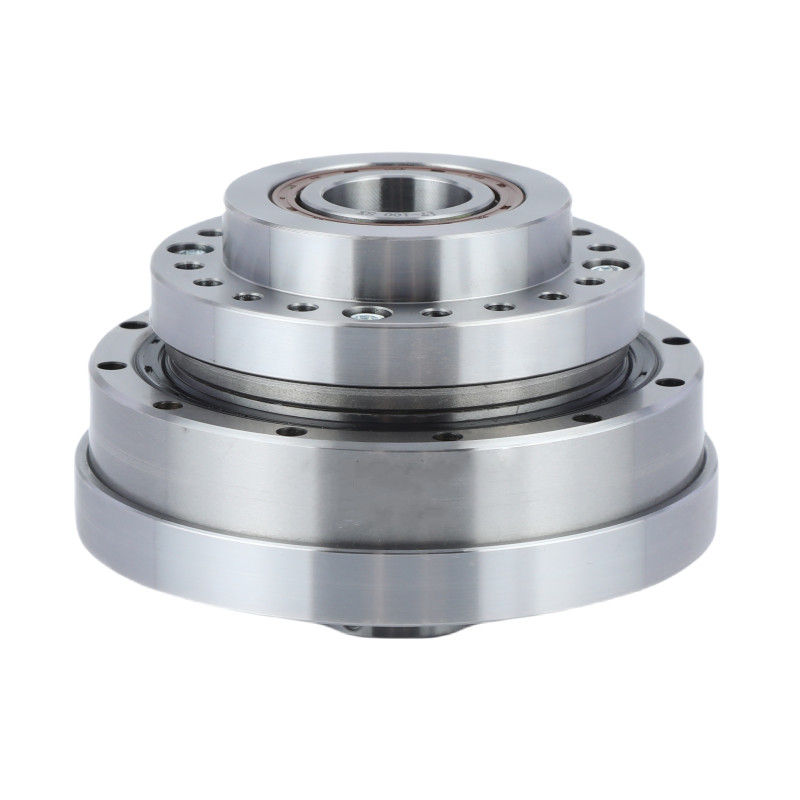

Redutor de engrenagem de onda de tensão de pequeno acionamento harmónico 0

Descrição do produto

Uma transmissão harmônica é livre de reações adversas com uma alta taxa de redução de velocidade por projeto.

Os acionamentos harmônicos são parte integrante de aplicações que exigem alta precisão, alto torque e design compacto.O seu princípio de funcionamento único e as suas vantagens tornam-nas adequadas para uma ampla gama de indústrias, da robótica e da aeroespacial aos dispositivos médicos e à automação industrial.Os motores harmónicos contribuem significativamente para o desempenho e a eficiência dos sistemas tecnológicos modernos.

Operação

Quando o gerador de ondas gira, ele deforma o flexspline, fazendo com que seus dentes externos se ligem aos dentes internos do spline circular em dois pontos opostos.

À medida que o gerador de ondas continua a girar, os pontos de engajamento se movem ao redor da circunferência, fazendo com que a flexspline gire.

O flexspline tem menos dentes do que o spline circular,Então uma rotação completa do gerador de onda resulta na flexspline girando pela diferença no número de dentes entre as duas splines, alcançando uma elevada taxa de redução.

Especificações

Modelo		25
Taxa de redução		50	80	100	120
Torque nominal a 2000 r/min de entrada	Nm	51	82	87	87
Torque nominal a 2000 r/min de entrada	kgfm	5.2	8.4	8.9	8.9
Torque máximo admissível ao arranque e à parada	Nm	127	178	204	217
Torque máximo admissível ao arranque e à parada	kgfm	13	18	21	22
Valor máximo admissível para o binário médio de carga	Nm	72	113	140	140
Valor máximo admissível para o binário médio de carga	kgfm	7.3	12	14	14
Torque momentâneo máximo admissível	Nm	242	332	369	395
Torque momentâneo máximo admissível	kgfm	25	34	38	40
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	5600
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 20
Peso	Quilos	2.02
Vida útil do projeto	Horário	15000

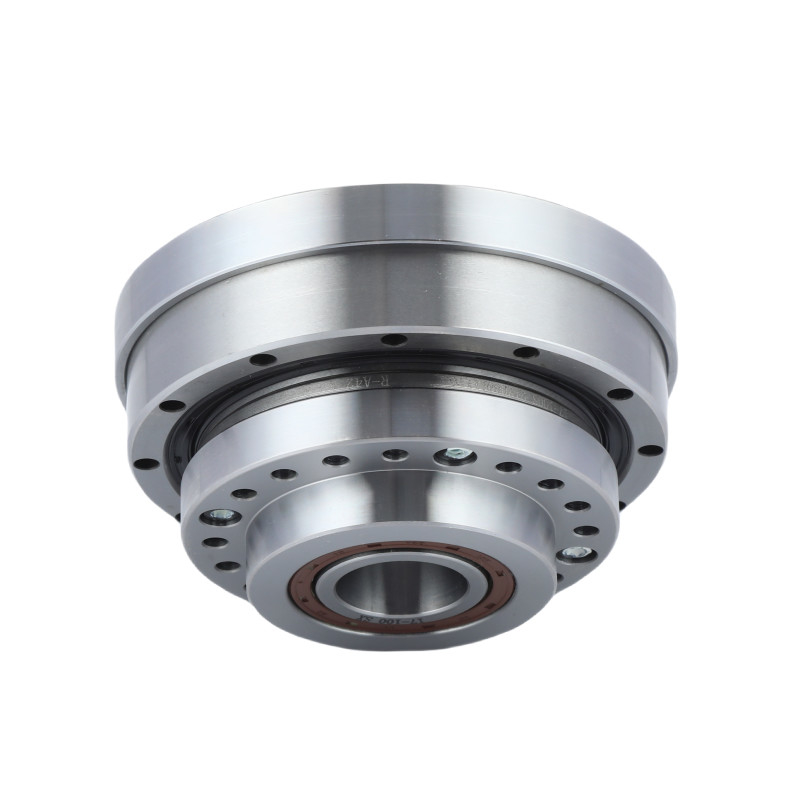

Redutor de engrenagem de onda de tensão de pequeno acionamento harmónico 2

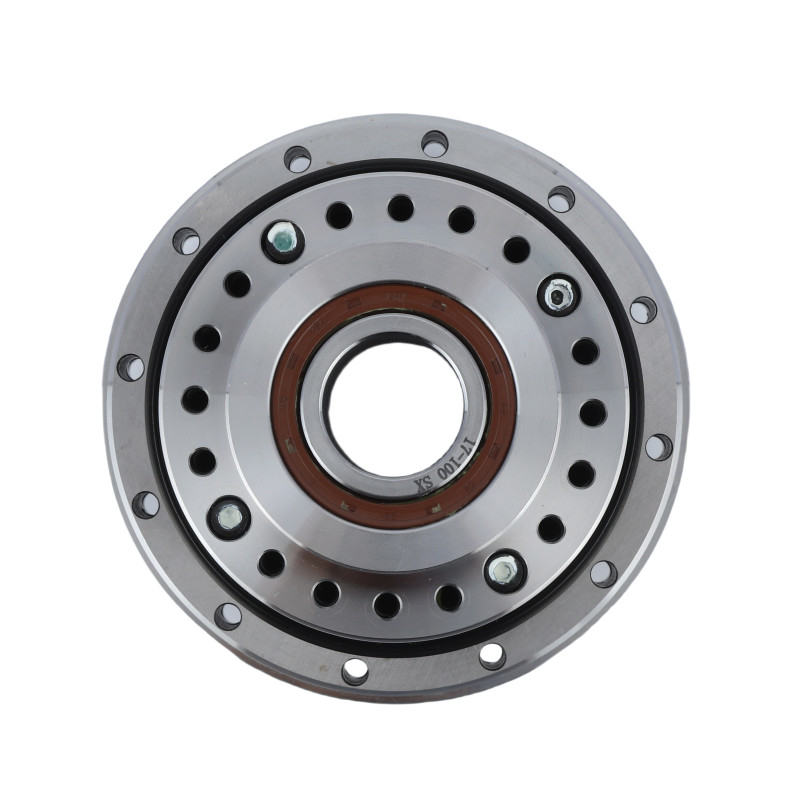

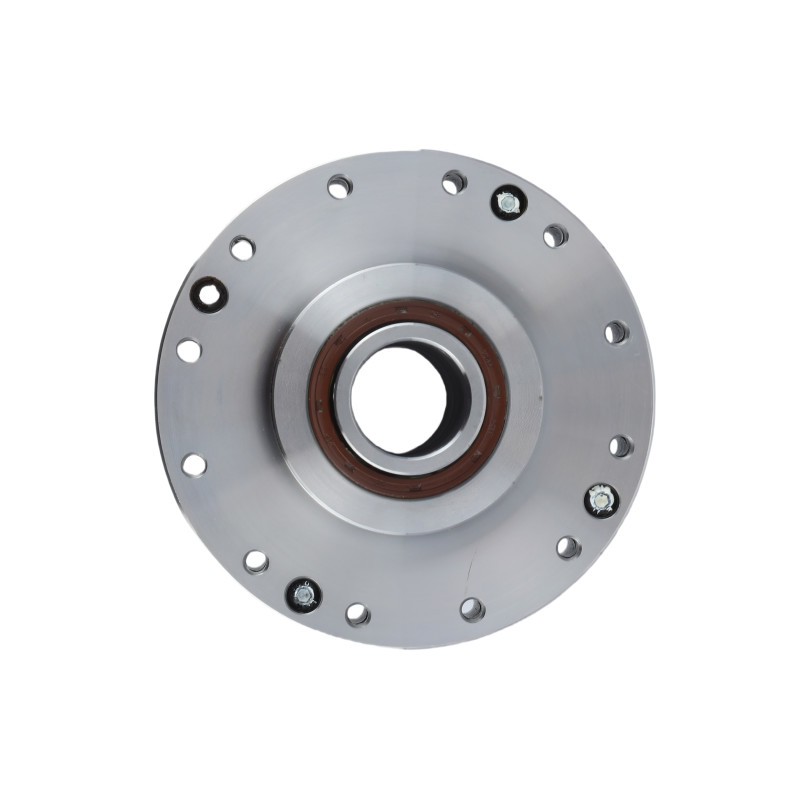

Imagens detalhadas

	Principais atributos das unidades de engrenagem harmônica LHT - III modelo 25
	Produto	Modelo 25 Redutor de Ondas de Tensão
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	5600 r/min
	Velocidade máxima de entrada	3500 r/min
	Design da Vida	15000 horas
	Modelo	25
	Peso	1.32kg
	Garantia	1 ano

Aplicações


Robôs Industriais	Robôs Humanoides	Máquinas CNC
