ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides

Redutor de velocidade harmónico ODM

Redução de velocidade harmônica de robôs humanoides

Gerador de ondas de ação harmônica ODM

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-20-XX-U-III

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 20 Redutor Harmônico
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1
Reacção:
≤ 20 sec. de arco
Velocidade máxima de entrada:
6500 r/min
Velocidade média de entrada:
3500 r/min
Design da Vida:
15000 horas
Peso:
1.32kg
Aplicação:
Robótica, Aeroespacial, Equipamento Médico
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

LHT - Série III Redutor de Ondas de Tensão Engrenagens Harmônicas

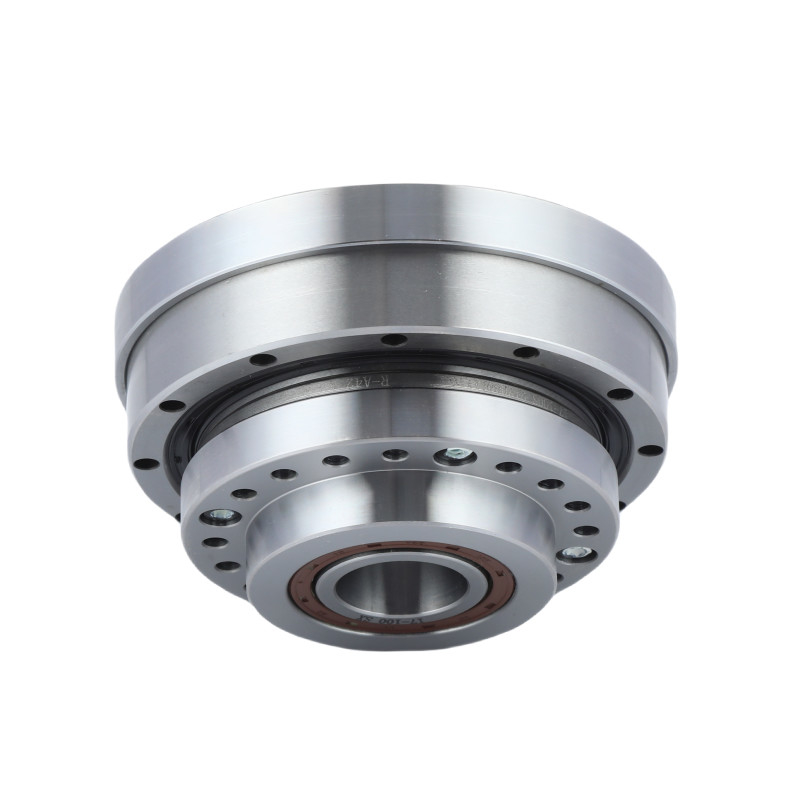

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 0


Descrição do produto

Uma transmissão harmônica é livre de reações adversas com uma alta taxa de redução de velocidade por projeto.

O eixo base gira o gerador de ondas de tensão, que é elíptico com rolamentos em torno da circunferência.

Com princípios operacionais e construção que maximizam o binário de saída e minimizam o tamanho e peso,

As engrenagens harmônicas oferecem vantagens como altas taxas de redução em uma única etapa, zero reação e alta precisão que não podem ser igualadas por trens de engrenagens convencionais.

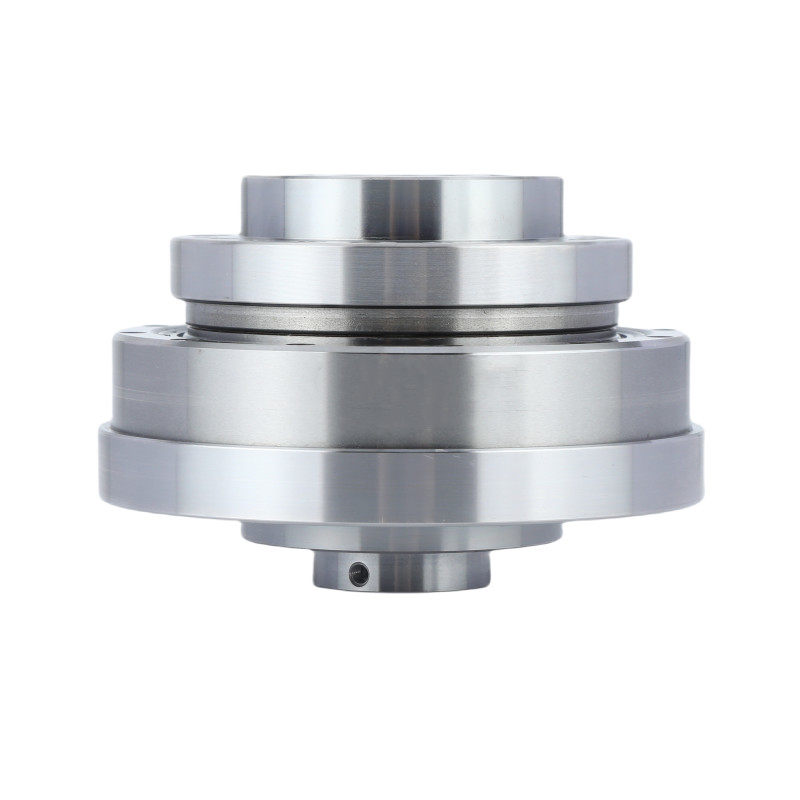

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 1

Características

1. Alta precisão e repetibilidade: essencial para aplicações que exijam posicionamento e controlo exactos.

2. Tamanho compacto: poupa espaço, permitindo designs mais compactos e leves.

3. Alta relação de torque/peso: fornece uma potência de torque sem peso significativo.

4Baixo desgaste e longa vida útil: devido ao contato de rolamento dos dentes, o que minimiza o desgaste e prolonga a vida útil da unidade.

5Função suave: proporciona um movimento suave e consistente, ideal para tarefas delicadas.

Especificações

Modelo 20
Taxa de redução 50 80 100
Torque nominal a 2000 r/min de entrada Nm 17 24 28
Torque máximo admissível ao arranque e à parada Nm 39 51 57
Valor máximo admissível para o binário médio de carga Nm 24 33 34
Torque momentâneo máximo admissível Nm 69 89 95
Velocidade de rotação máxima de entrada admissível r/min 6500
Velocidade de rotação média de entrada admissível r/min 3500
Reacção Arco Sec ≤ 20
Peso Quilos 1.32
Vida útil do projeto Horário 9000 10000 10000

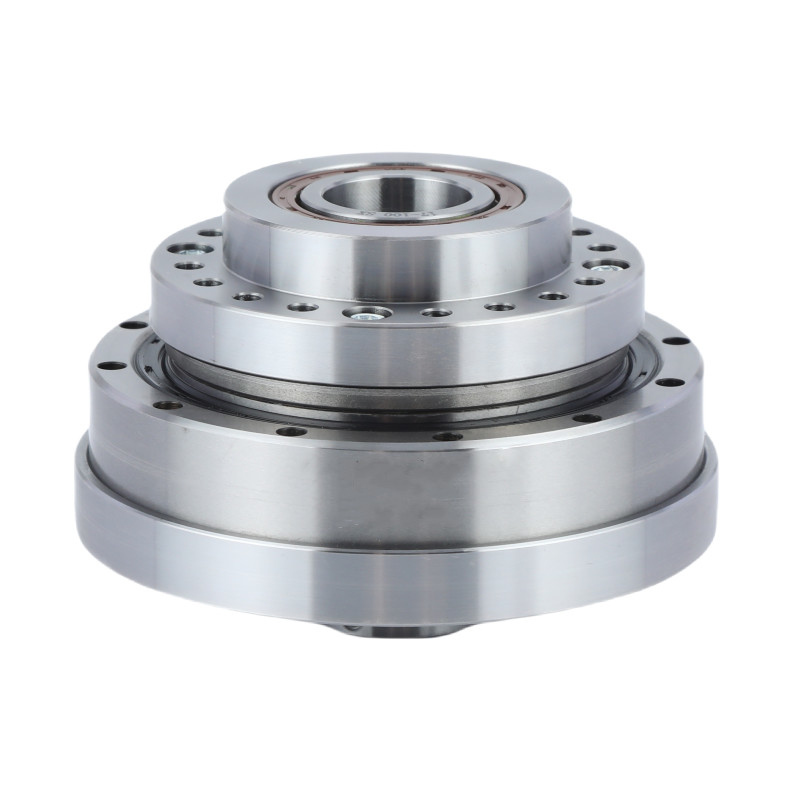

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 2

Imagens detalhadas

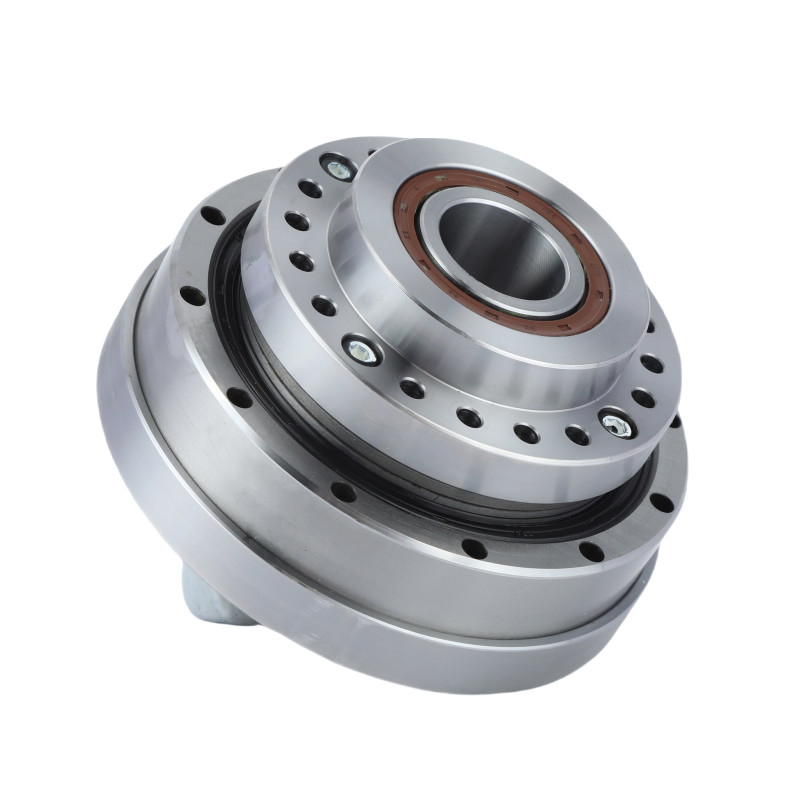

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 3

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 4

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 5

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 6 Principais atributos das unidades de engrenagem harmônica LHT - III modelo 20
Produto Motor Harmônico Modelo 20
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
6500 r/min
Velocidade máxima de entrada
3500 r/min
Design da Vida
15000 horas
Modelo
20
Peso
1.32kg
Garantia 1 ano

Aplicações

ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 7   ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 8   ODM Redutor de Velocidade Harmônico Gerador de Ondas de Acionamento para Robôs Humanoides 9
Máquinas ópticas Impressão 3D e fabricação de papel Sistemas de Fabricação
