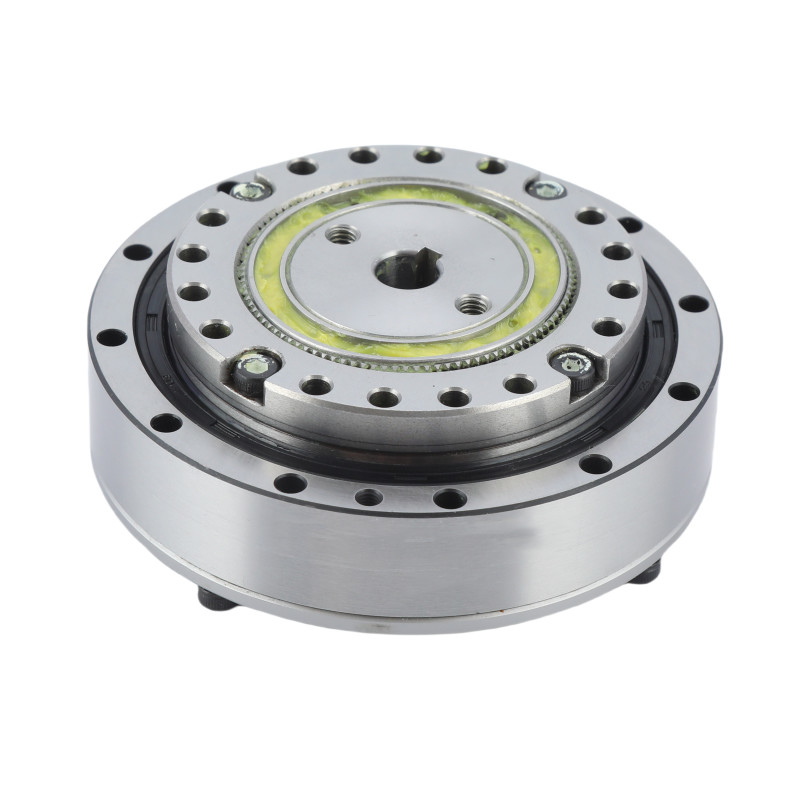

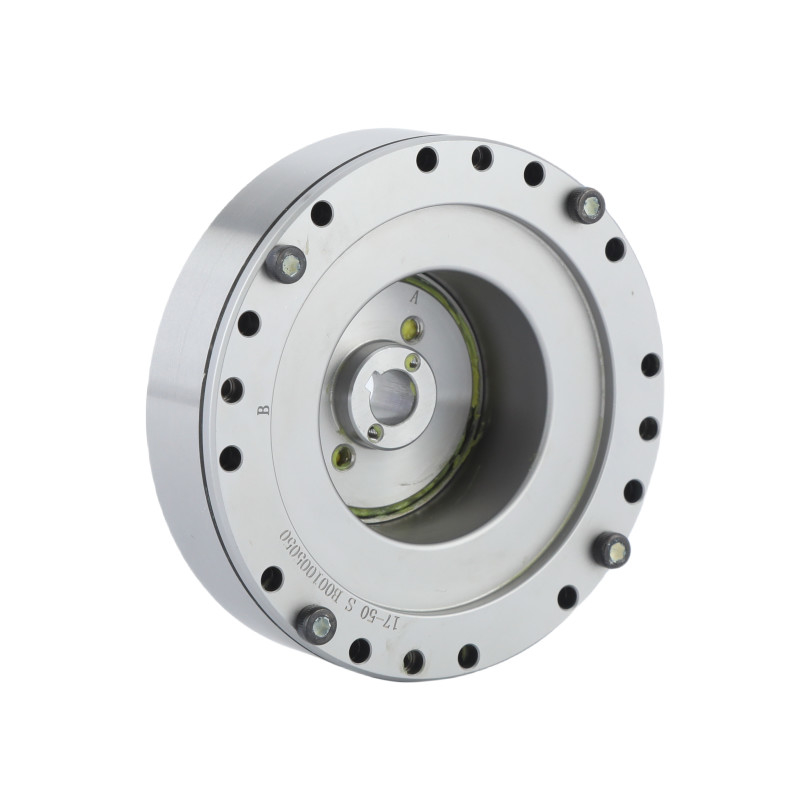

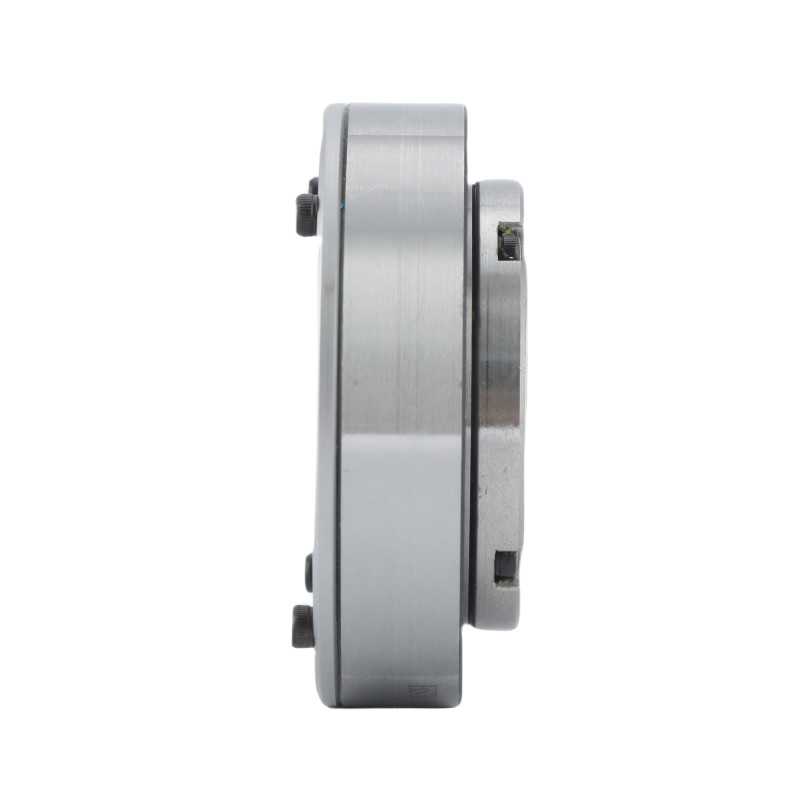

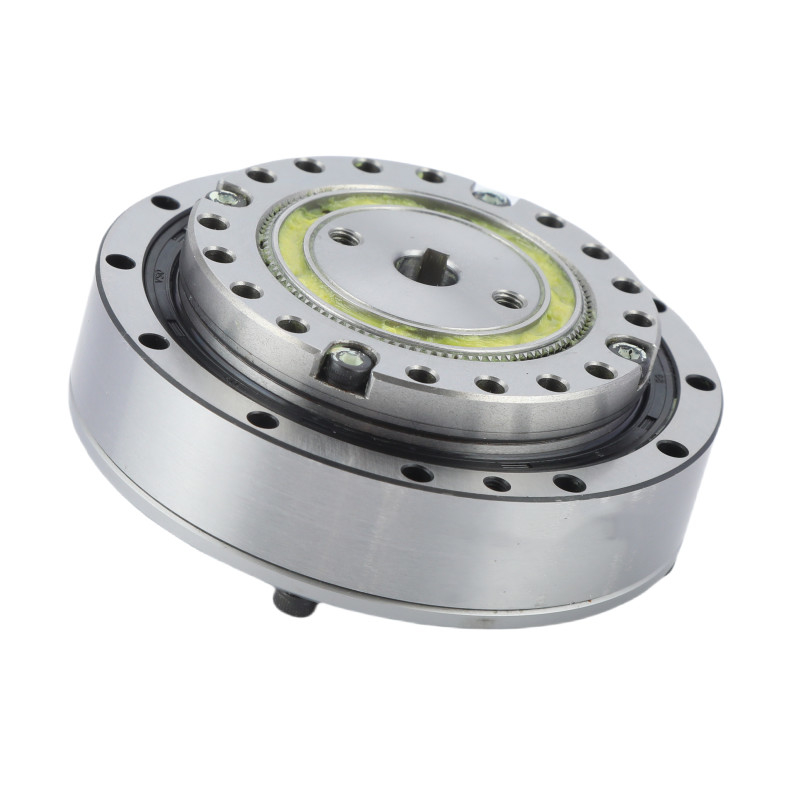

Caixa de engrenagens de redução harmônica leve
Descrição do produto
A engrenagem de onda de tensão (também conhecida como engrenagem de acionamento harmónico) é um tipo de sistema de engrenagem mecânica que utiliza um spline flexível com dentes externos,que é deformado por um tapete elíptico giratório para ligar-se aos dentes internos de engrenagem de um spline externo. Círculo exterior: linha circular (fixa)
A operação principal das caixas de engrenagem de onda de tensão / harmônica depende da interação entre três componentes principais: o gerador de onda, a linha flexível e a linha circular.Cada um desempenha um papel crucial na conversão de torque de entrada em movimento de saída preciso, distinguindo estas caixas de velocidades em termos de eficiência e precisão.
Os sistemas de Acionamento Harmônico são úteis para aumentar o binário de saída em engrenagens usadas na fresagem, na fabricação e em máquinas que usam braços robóticos.
Tabela de parâmetros
| Modelo | 40 | |||||
| Taxa de redução | 50 | 80 | 100 | 120 | ||
| Torque nominal a 2000 r/min de entrada | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| Torque máximo admissível ao arranque e à parada | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| Valor máximo admissível para o binário médio de carga | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| Torque momentâneo máximo admissível | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| Velocidade de rotação máxima de entrada admissível - O quê? |
r/min | 4000 | ||||
| Velocidade de rotação média de entrada admissível - O quê? |
r/min | 3000 | ||||
| Reacção | Arco Sec | ≤ 20 | ||||
| Peso | Quilos | 4.4 | ||||
| Vida útil do projeto | Horário | 10000 | 15000 | 15000 | 15000 | |
Imagens detalhadas
|
Principais atributos das unidades de engrenagem harmônica LHT - I modelo 40 | |||
| Produto | Motor Harmônico Modelo 40 | |||
|
Componentes
|
Gerador de ondas, linha flexível, linha circular | |||
|
Taxa de redução
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reacção
|
Menos de 20 segundos de arco | |||
|
Velocidade média de entrada
|
4000 r/min | |||
|
Velocidade máxima de entrada
|
3000 r/min | |||
|
Design da Vida
|
15000 horas | |||
|
Modelo
|
40 | |||
|
Peso
|
40,4 kg | |||
| Garantia | 1 ano | |||
Aplicações
|
|
|
| Robô humanoide | Máquinas CNC | Sistemas de Fabricação |
