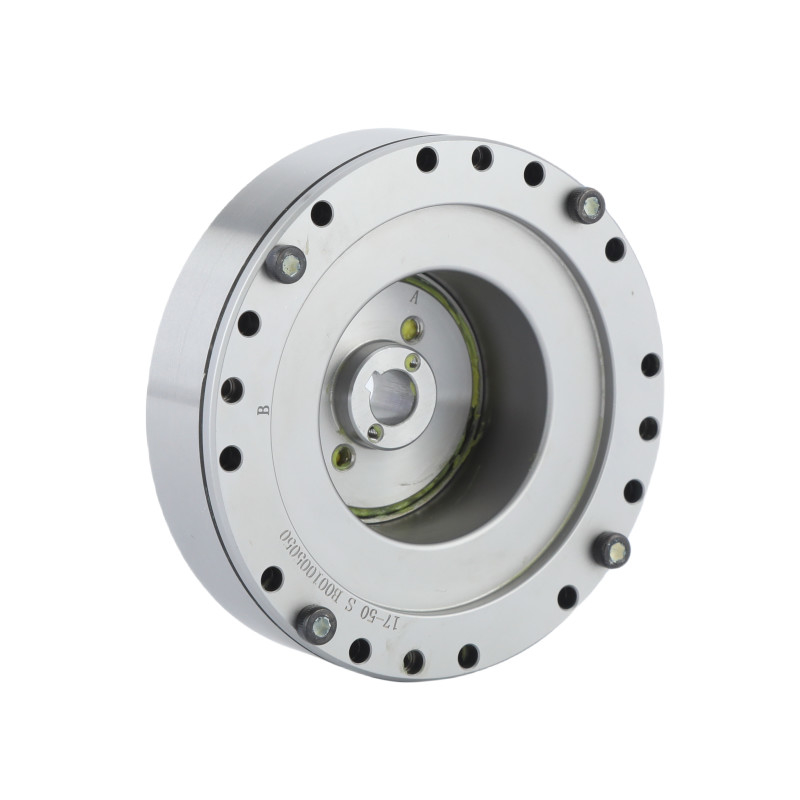

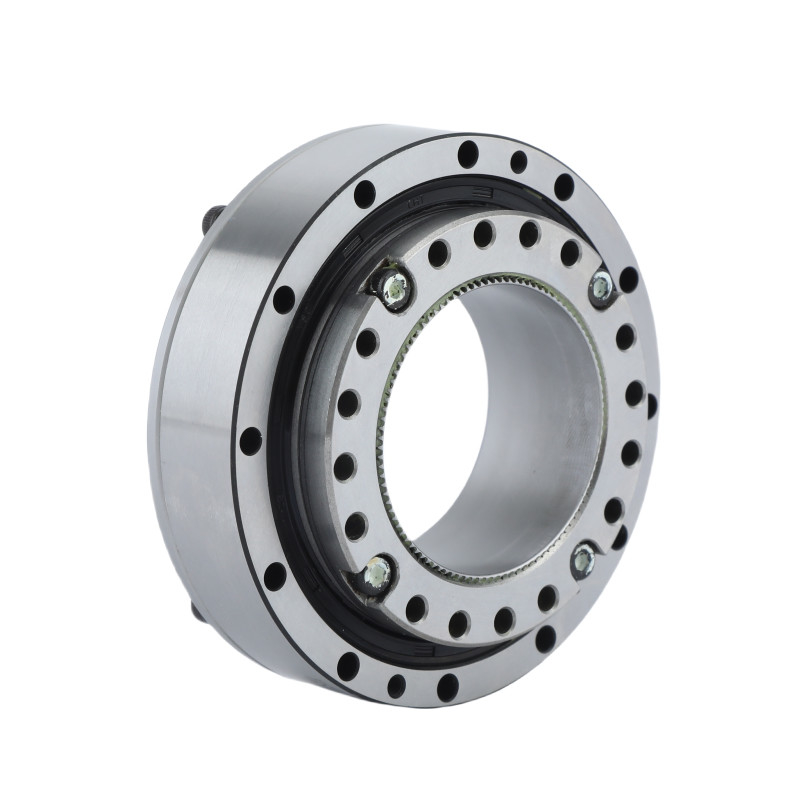

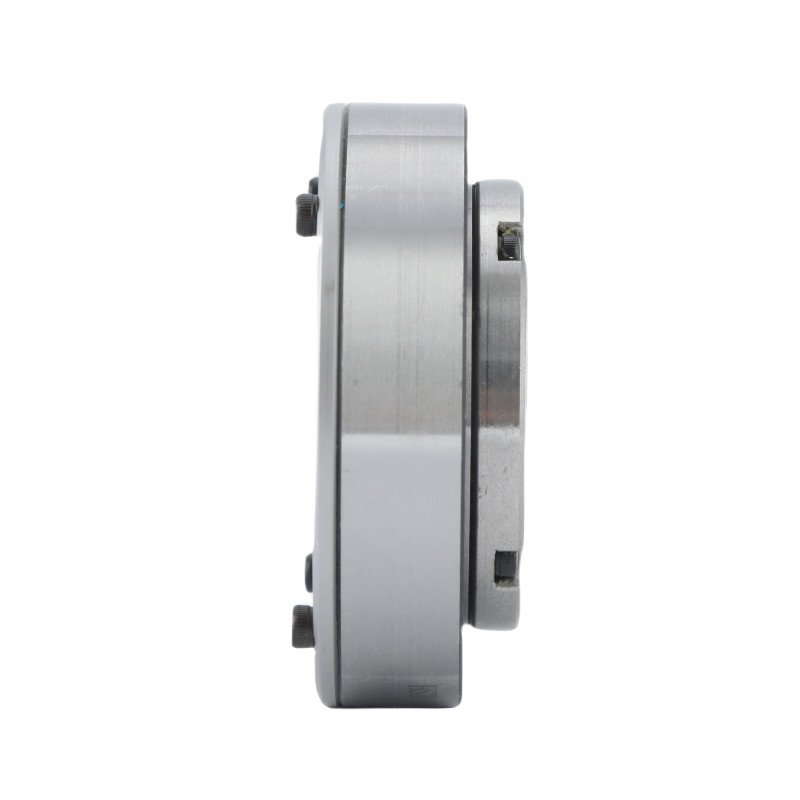

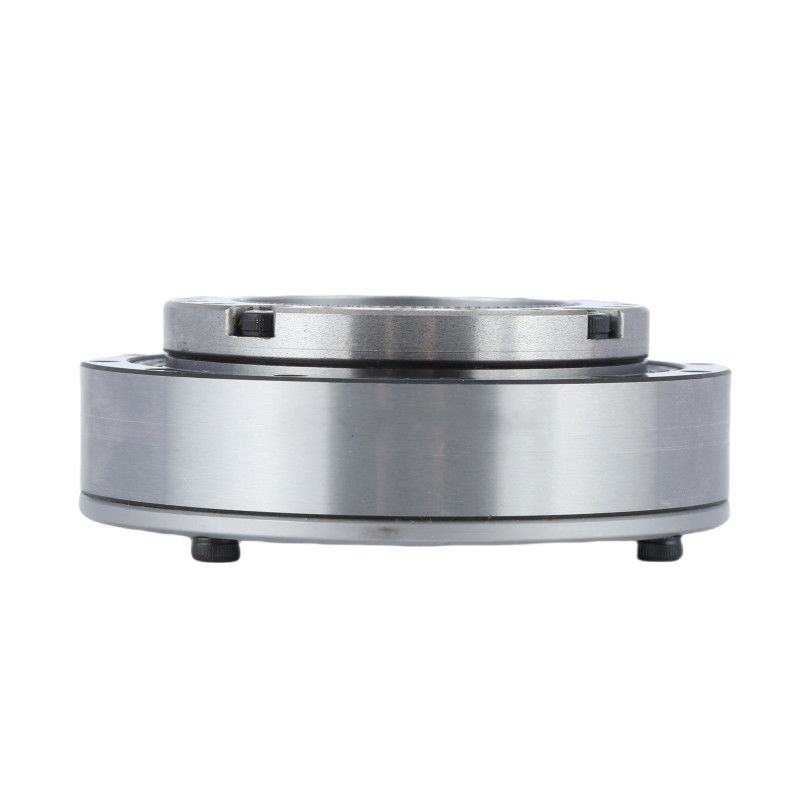

Name: Alta precisão pequena tensão onda de acionamento Redutor de engrenagens harmônicas para máquinas CNC
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-I
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

Alta precisão pequena tensão onda de acionamento Redutor de engrenagens harmônicas para máquinas CNC

Acionamento de ondas de tensão CNC

Acionamento de ondas de tensão de máquinas CNC

Acionamento harmónico CNC pequeno

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-20-XX-U-I

Contacte-nos

Solicite um orçamento

Alta precisão pequena tensão onda de acionamento Redutor de engrenagens harmônicas para máquinas CNC

Detalhes do produto

Produto:

LHT - I Modelo 20 Redutor Harmônico

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

6500 r/min

Velocidade média de entrada:

3500 r/min

Design da Vida:

15000 horas

Peso:

0.72kg

Aplicação:

Robótica, aeroespacial, dispositivos médicos, máquinas CNC

Maneira da conexão:

Motor de tração directa

Características:

Relações de engrenagem altas, zero reação, alta capacidade de binário, compacto e leve

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Alta precisão pequena tensão onda de acionamento Redutor de engrenagens harmônicas para máquinas CNC 0

Proporções de engrenagem altas

Relações alcançáveis: os motores harmônicos podem atingir relações de redução de engrenagem muito altas em uma única etapa, o que é difícil para outros tipos de engrenagens.

Zero reação

Baixa reação: os acionamentos harmônicos oferecem uma reação extremamente baixa a zero, aumentando a precisão e a repetibilidade do posicionamento, o que é essencial em aplicações de precisão como robótica e máquinas CNC.

Capacidade de torque elevado

Transmissão de binário: Apesar de seu tamanho compacto, os acionamentos harmônicos podem transmitir um binário alto. Isso é devido ao grande número de dentes em contato entre o flexspline e o spline circular.

Modelo		20
Taxa de redução		50	80	100	120	160
Torque nominal a 2000 r/min de entrada	Nm	25	34	40	40	40
Torque nominal a 2000 r/min de entrada	kgfm	2.5	3.5	4.1	4.1	4.1
Torque máximo admissível ao arranque e à parada	Nm	56	74	82	87	92
Torque máximo admissível ao arranque e à parada	kgfm	5.7	7.5	8.4	8.9	9.4
Valor máximo admissível para o binário médio de carga	Nm	34	47	49	49	49
Valor máximo admissível para o binário médio de carga	kgfm	3.5	4.8	5	5	5
Torque momentâneo máximo admissível	Nm	98	127	147	147	147
Torque momentâneo máximo admissível	kgfm	10	13	15	15	15
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	6500
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 20
Peso	Quilos	0.72
Vida útil do projeto	Horário	10000	15000	15000	15000	15000

Alta precisão pequena tensão onda de acionamento Redutor de engrenagens harmônicas para máquinas CNC 5

	Principais atributos das unidades de engrenagem harmônica LHT - I Modelo 20
	Produto	Motor Harmônico Modelo 20
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	6500 r/min
	Velocidade máxima de entrada	3500 r/min
	Design da Vida	15000 horas
	Modelo	20
	Peso	00,72 kg
	Garantia	1 ano
