Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
LHT-17-XX-U-I
![]() |

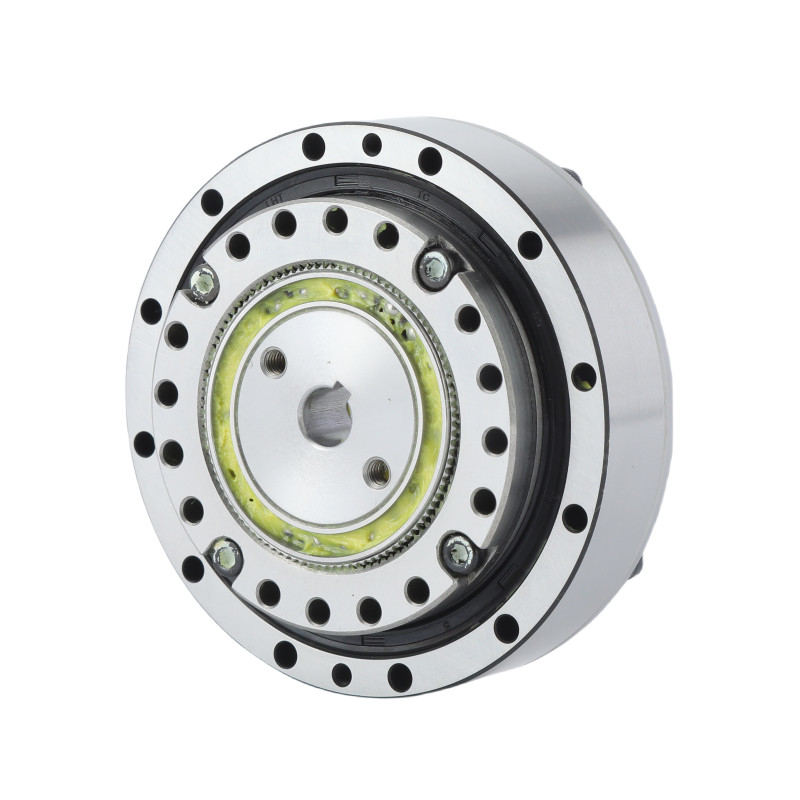

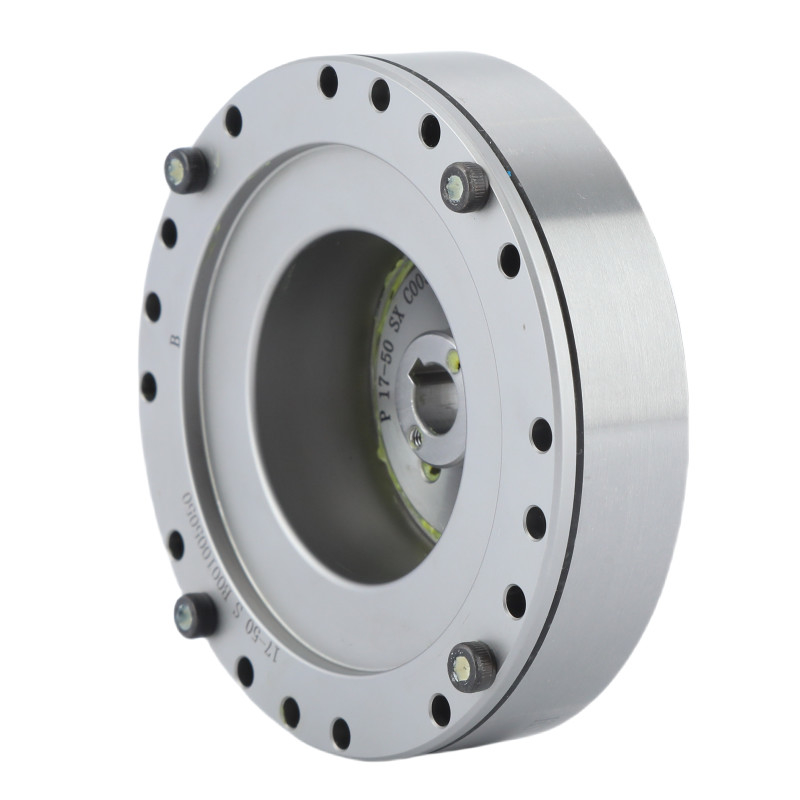

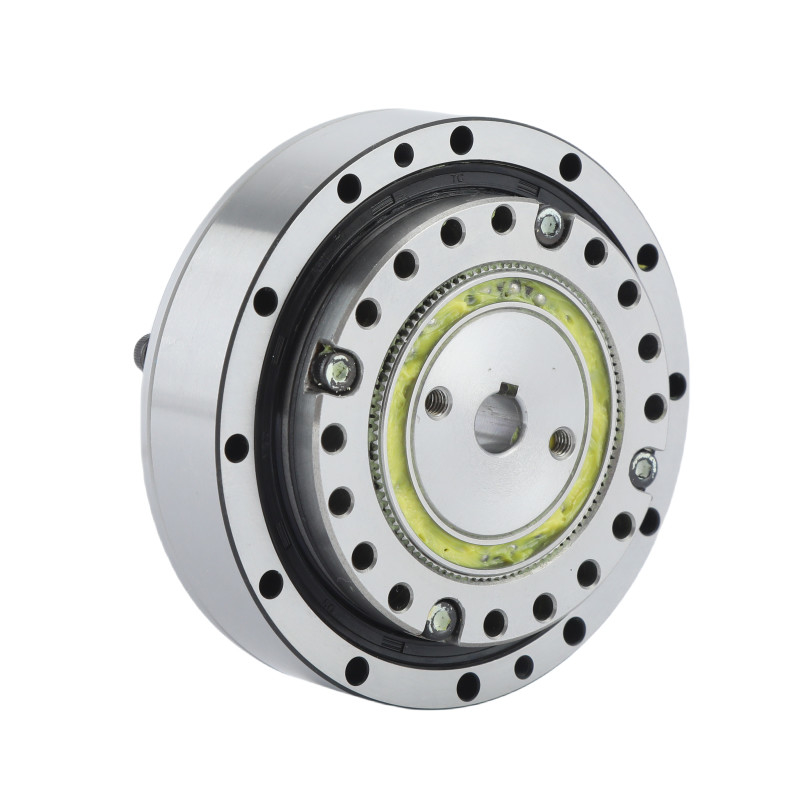

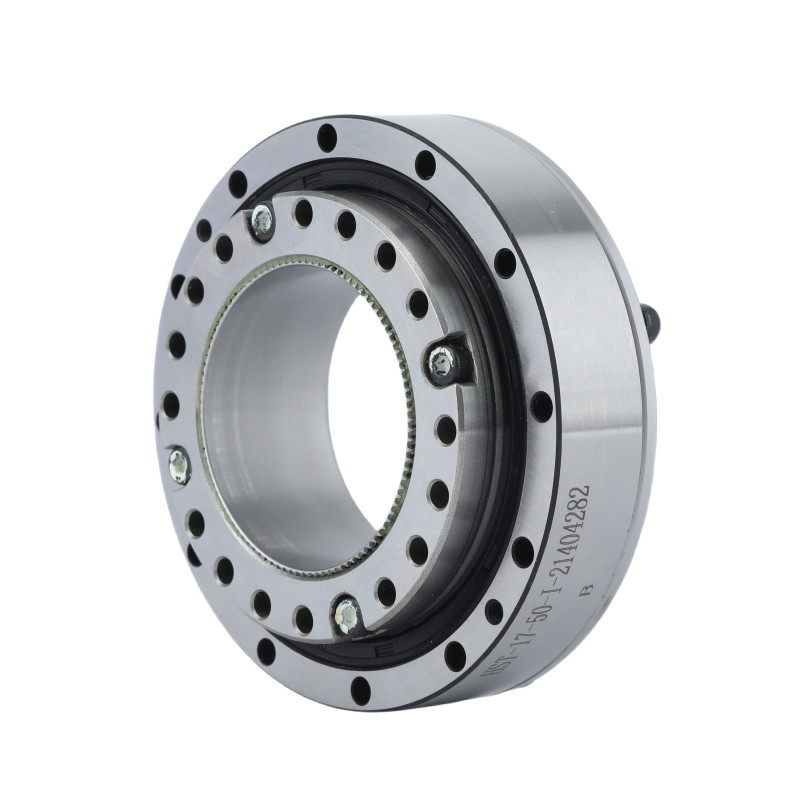

Dispositivos Harmônicos São um tipo de engrenagem de onda de tensão usada em robótica, aeroespacial e outras aplicações de precisão.Alta precisãoReduzir a reação e aumentar o controlo. EficiênciaMenos componentes significam menos atrito e manutenção. CompactaçãoA eliminação de componentes intermediários economiza espaço. |
Modelo | 17 | |||||
Taxa de redução | 50 | 80 | 100 | 120 | ||
Torque nominal a 2000 r/min de entrada | Nm | 16 | 22 | 24 | 24 | |
kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
Torque máximo admissível ao arranque e à parada | Nm | 34 | 43 | 54 | 54 | |
kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
Valor máximo admissível para o binário médio de carga | Nm | 26 | 27 | 39 | 39 | |
kgfm | 2.6 | 2.7 | 4 | 4 | ||
Torque momentâneo máximo admissível | Nm | 70 | 87 | 110 | 86 | |
kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
Velocidade de rotação máxima de entrada admissível - O quê? |
r/min | 7300 | ||||
Velocidade de rotação média de entrada admissível - O quê? |
r/min | 3500 | ||||
Reacção | Arco Sec | ≤ 20 | ||||
Peso | Quilos | 0.54 | ||||
Vida útil do projeto | Horário | 10000 | 15000 | 15000 | 15000 |
![]() |
Principais atributos das unidades de engrenagem harmônica LHT - I modelo 17 | |||
Produto | Motor Harmônico Modelo 17 | |||
Componentes
|
Gerador de ondas, linha flexível, linha circular | |||
Taxa de redução
|
50:1, 80:1, 100:1, 120:1 | |||
Reacção
|
Menos de 20 segundos de arco | |||
Velocidade média de entrada
|
7300 r/min | |||
Velocidade máxima de entrada
|
3500 r/min | |||
Design da Vida
|
15000 horas | |||
Modelo
|
17 | |||
Peso
|
00,54 kg | |||
Garantia | 1 ano |
