Para casa > produtos > Movimentação do harmônico >

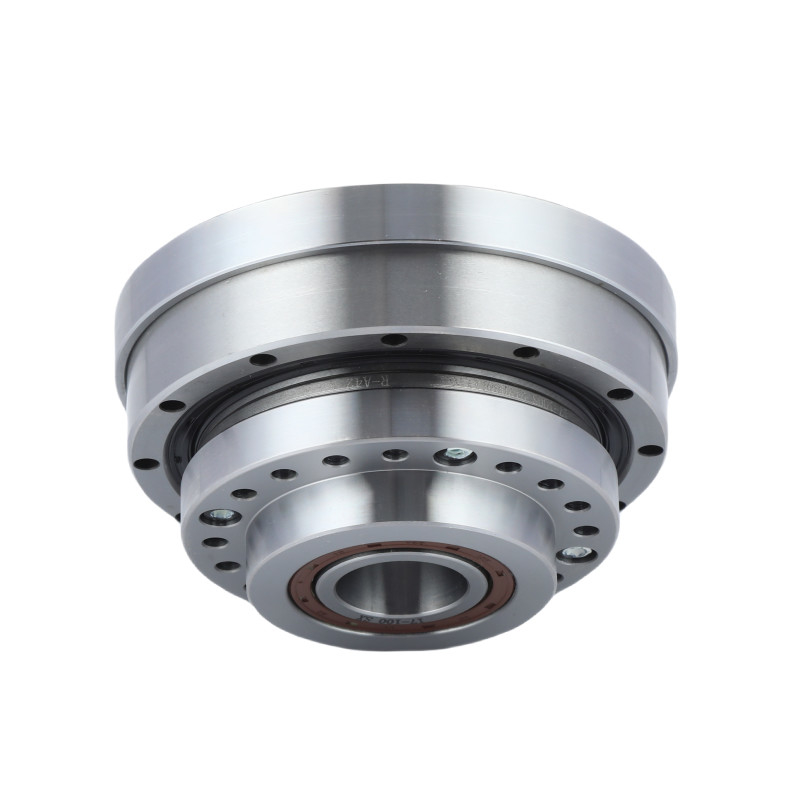

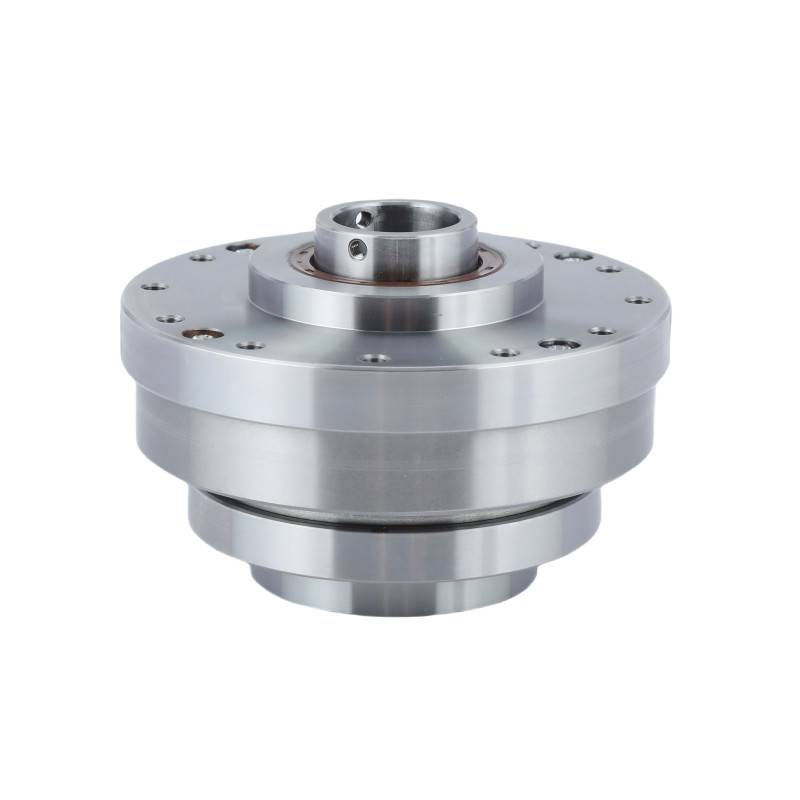

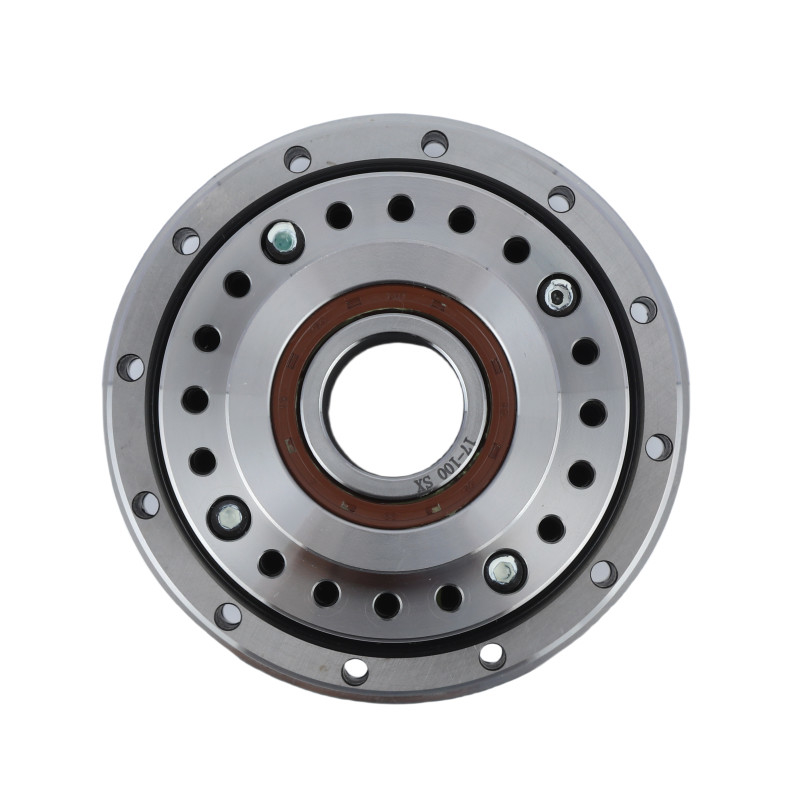

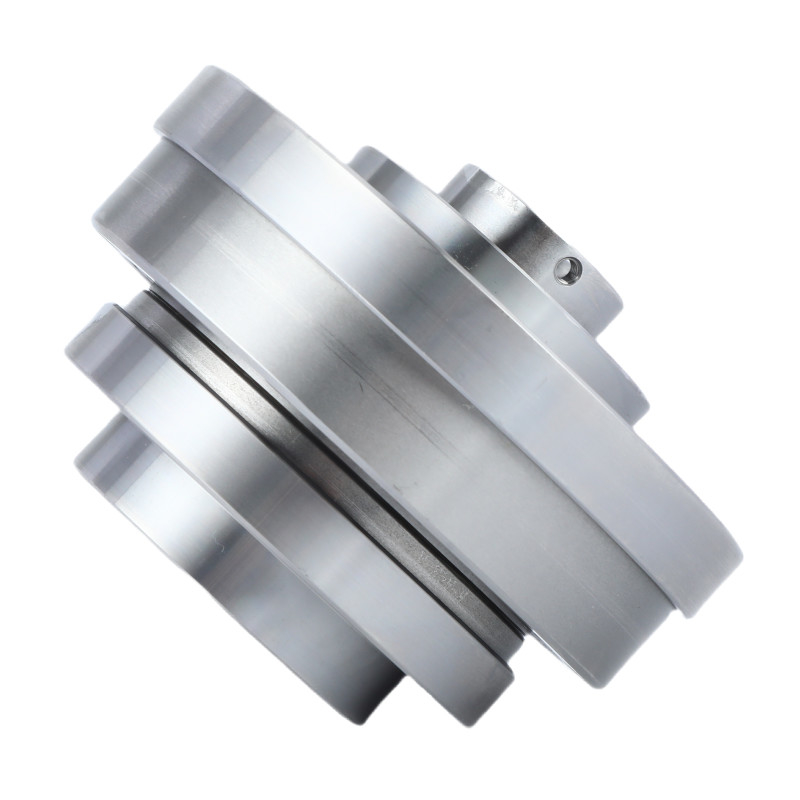

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Acionamento harmónico do gerador de ondas de 8500 r/min

Gerador de ondas de tração harmônica caixa de engrenagens

Redutor da caixa de engrenagens harmônica

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LHT-14-XX-U-III

Contacte-nos

Solicite um orçamento

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min

Detalhes do produto

Produto:

Modelo 14 Redutor Harmônico

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

8500 R/min

Design da Vida:

15000 horas

Peso:

00,7 kg

Aplicação:

Robótica, Aeroespacial, Equipamento Médico

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Bom preço. Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração on-line

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Bom preço. Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units on-line

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Bom preço. Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve on-line

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Bom preço. Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem on-line

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Gerador de onda de tensão

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min 0

Gerador de ondas de deformação Acionamento Harmônico Redutor caixa de velocidades 8500r/min 1

Motor Harmônico

É um tipo de mecanismo de engrenagem usado para controle de movimento de alta precisão. É composto por três componentes principais: um gerador de onda, um flexspline e um spline circular.

Características

Alta precisãoO projeto reduz inerentemente a reação, permitindo um controle de movimento altamente preciso.
Tamanho compactoProporciona altas taxas de redução num pacote relativamente pequeno e leve.
Capacidade de torque elevadoPode suportar cargas significativas devido à distribuição da força entre muitos dentes.

Tabela de parâmetros nominais

Modelo			14
Taxa de redução			50	80	100	120
Torque nominal a 2000 r/min de entrada		Nm	5.4	7.8	7.8	7.8
Torque nominal a 2000 r/min de entrada		kgfm	0.55	0.8	0.8	0.8
Torque máximo admissível ao arranque e à parada		Nm	18	23	28	28
Torque máximo admissível ao arranque e à parada		kgfm	1.8	2.4	2.9	2.9
Valor máximo admissível para o binário médio de carga		Nm	6.9	11	11	11
Valor máximo admissível para o binário médio de carga		kgfm	0.7	1.1	1.1	1.1
Torque momentâneo máximo admissível		Nm	35	47	54	54
Torque momentâneo máximo admissível		kgfm	3.6	4.8	5.5	5.5
Velocidade de rotação máxima de entrada admissível - O quê?		r/min	8500
Velocidade de rotação média de entrada admissível - O quê?		r/min	3500
Reacção		Arco Sec	≤ 20
Peso		Quilos	0.7
Vida útil do projeto		Horário	10000	15000	15000	15000

Imagens detalhadas

	Principais atributos das unidades de engrenagem harmônica LHT - III modelo 14
	Produto	Motor Harmônico Modelo 14
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	8500 r/min
	Velocidade máxima de entrada	3500 r/min
	Design da Vida	15000 horas
	Modelo	14
	Peso	00,7 kg
	Garantia	1 ano

Aplicação


Robôs Industriais	Máquinas CNC	Aeronáutica
