Controle de movimento cabeça de engrenagem harmônica redução de velocidade de onda de tensão para robótica e aeroespacial

Cabeça de engrenagem harmônica de controlo de movimento

Robótica cabeça de engrenagem harmônica

Redutor de velocidade harmónico de robótica

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-25-XX-U-II

Contacte-nos

Solicite um orçamento

Controle de movimento cabeça de engrenagem harmônica redução de velocidade de onda de tensão para robótica e aeroespacial

Detalhes do produto

Modelo:

Produto:

Redutor Harmônico Modelo 25

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

5600 r/min

Design da Vida:

15000 horas

Vantagens:

Alta capacidade de binário, alta precisão e baixa reação

Peso:

1.46kg

Aplicação:

Robótica, Aeroespacial, Equipamento Médico, Máquinas Industriais, Telecomunicações, Energia Renováve

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

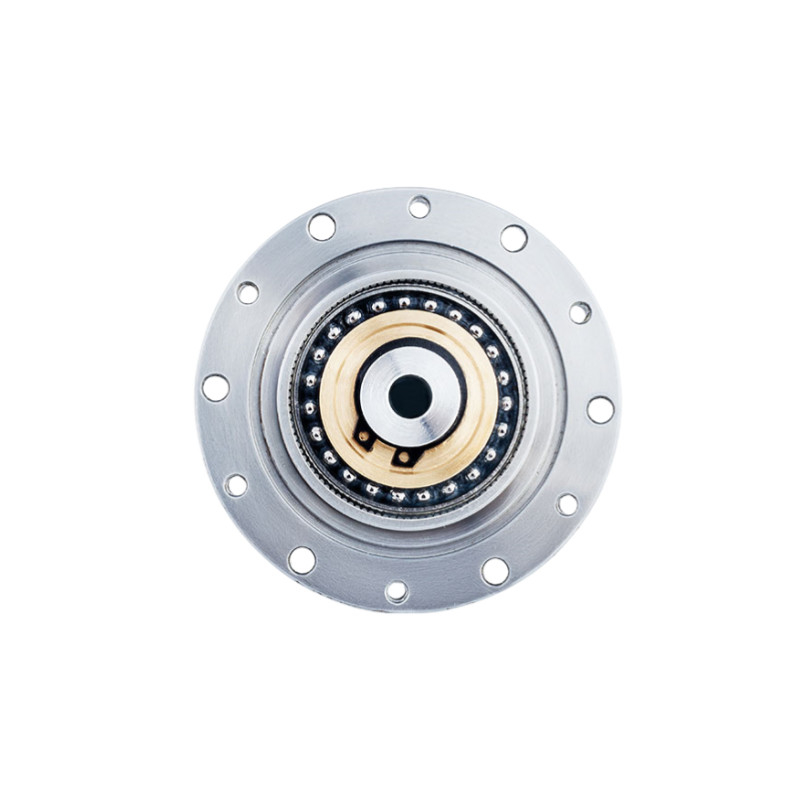

Controle de movimento cabeça de engrenagem harmônica redução de velocidade de onda de tensão para robótica e aeroespacial 0

Como funciona

À medida que o gerador de ondas gira, ele deforma o flexspline, fazendo com que os dentes do flexspline se envolvam com os dentes do spline circular em dois pontos opostos.
Como o flexspline tem menos dentes do que o spline circular, cada rotação do gerador de onda faz com que o flexspline se mova ligeiramente em relação ao spline circular.
Esta diferença na contagem de dentes resulta em uma alta taxa de redução, permitindo um controle preciso do movimento de saída com uma reação negativa mínima.

Modelo		25
Taxa de redução		50	80	100	120
Torque nominal a 2000 r/min de entrada	Nm	39	63	67	67
Torque nominal a 2000 r/min de entrada	kgfm	4	6.4	6.8	6.8
Torque máximo admissível ao arranque e à parada	Nm	98	137	157	167
Torque máximo admissível ao arranque e à parada	kgfm	10	14	16	17
Valor máximo admissível para o binário médio de carga	Nm	55	87	108	108
Valor máximo admissível para o binário médio de carga	kgfm	5.6	8.9	11	11
Torque momentâneo máximo admissível	Nm	186	255	284	304
Torque momentâneo máximo admissível	kgfm	19	26	29	31
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	5600
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 10
Peso	Quilos	1.46
Vida útil do projeto	Horário	10000	15000	15000	15000

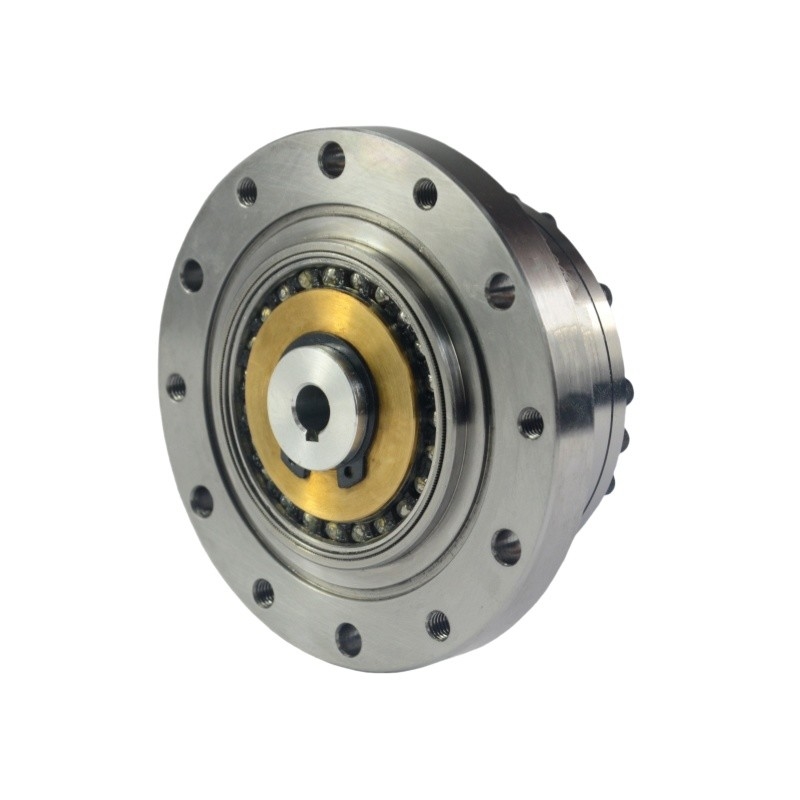

Controle de movimento cabeça de engrenagem harmônica redução de velocidade de onda de tensão para robótica e aeroespacial 2

	Principais atributos das unidades de engrenagem harmônica LSS - II modelo 25
	Produto	Motor Harmônico Modelo 25
	Componentes	Gerador de ondas, linha flexível, linha circular
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	5600 r/min
	Velocidade máxima de entrada	3500 r/min
	Design da Vida	15000 horas
	Modelo	25
	Peso	1.46 kg
	Garantia	1 ano
