Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline

Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline

Motor de engrenagem harmônica aeroespacial

Acionamento de engrenagens harmônicas flexspline

Caixa de engrenagens de transmissão harmônica flexspline

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-20-XX-U-II

Contacte-nos
Solicite um orçamento
Detalhes do produto
Modelo:
20
Produto:
Modelo 20 Redutor Harmônico
Componentes:
Gerador de ondas, linha flexível, linha circular
Taxa de redução:
50:1, 80:1, 100:1, 120:1, 160:1
Reacção:
≤ 20 sec. de arco
Velocidade máxima de entrada:
6500 r/min
Design da Vida:
15000 horas
Vantagens:
Alta capacidade de binário, alta precisão e baixa reação
Peso:
0.96kg
Aplicação:
Robótica, Aeroespacial, Equipamento Médico, Máquinas Industriais, Telecomunicações, Energia Renováve
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

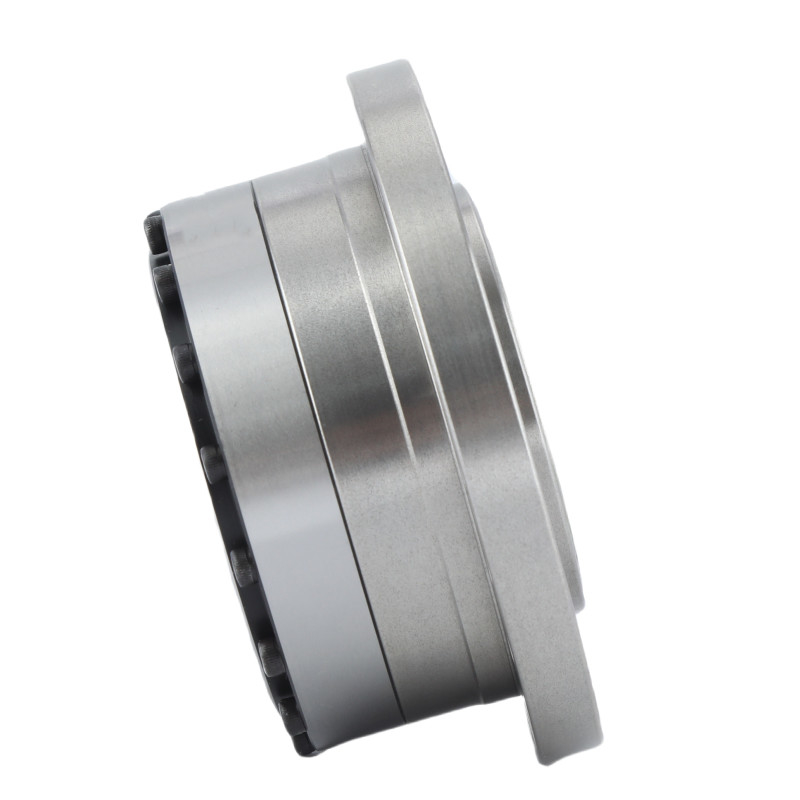

Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline 0

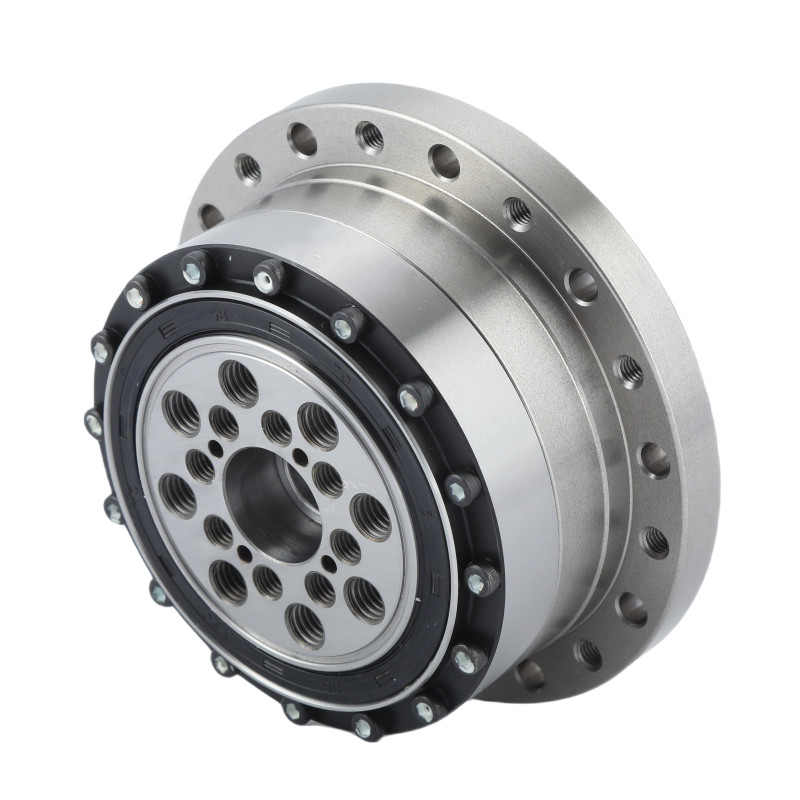

Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline 1

Vantagens

  • Alta precisão: O projeto reduz inerentemente as reações adversas, permitindo um controlo de movimento altamente preciso.
  • Tamanho compacto: Proporciona elevadas taxas de redução num pacote relativamente pequeno e leve.
  • Capacidade de torque elevado: Pode suportar cargas significativas devido à distribuição da força entre muitos dentes.
Modelo 20
Taxa de redução 50 80 100 120 160
Torque nominal a 2000 r/min de entrada Nm 25 34 40 40 40
kgfm 2.5 3.5 4.1 4.1 4.1
Torque máximo admissível ao arranque e à parada Nm 56 74 82 87 92
kgfm 5.7 7.5 8.4 8.9 9.4
Valor máximo admissível para o binário médio de carga Nm 34 47 49 49 49
kgfm 3.5 4.8 5 5 5
Torque momentâneo máximo admissível Nm 98 127 147 147 147
kgfm 10 13 15 15 15
Velocidade de rotação máxima de entrada admissível
- O quê?
r/min 6500
Velocidade de rotação média de entrada admissível
- O quê?
r/min 3500
Reacção Arco Sec ≤ 20
Peso Quilos 0.96
Vida útil do projeto Horário 10000 15000 15000 15000 15000

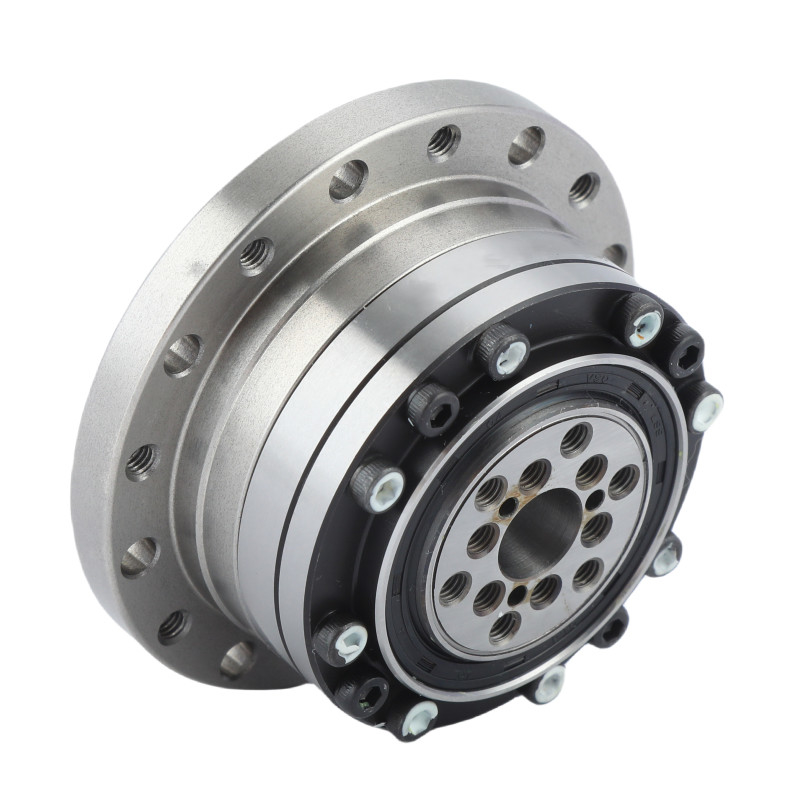

Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline 2

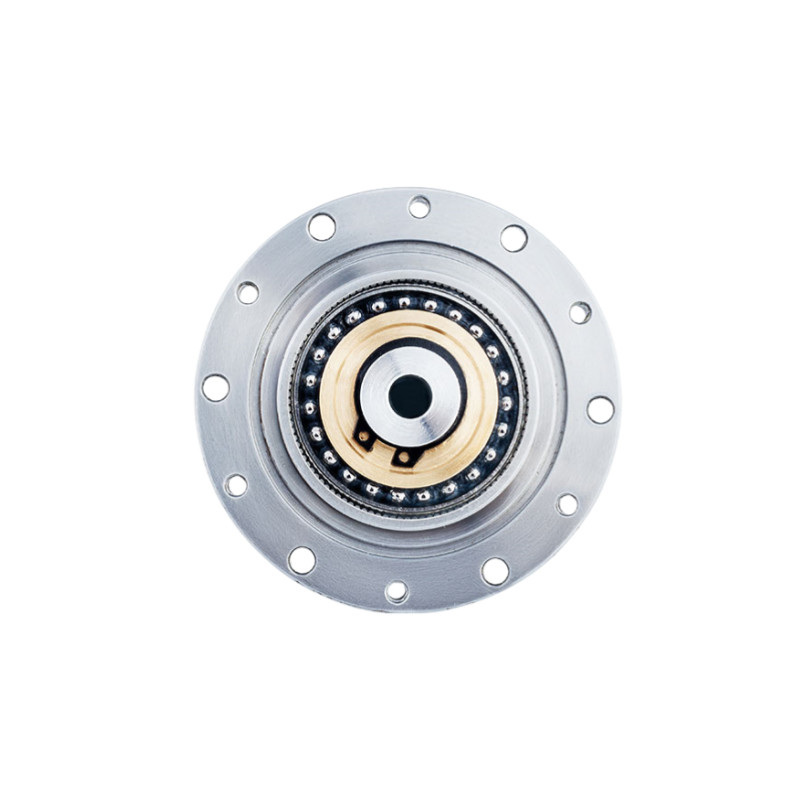

Ondas de tensão aeroespaciais de engrenagem harmônica caixa de acionamento redutor flexspline 3 Principais atributos das unidades de engrenagem harmônica LSS - II modelo 20
Produto Motor Harmônico Modelo 20
Componentes
Gerador de ondas, linha flexível, linha circular
Taxa de redução
50:1, 80:1, 100:1, 120:1, 160:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
6500 r/min
Velocidade máxima de entrada
3500 r/min
Design da Vida
15000 horas
Modelo
20
Peso
00,96 kg
Garantia 1 ano
