Lugar de origem:
China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
LSS-14-XX-U-II

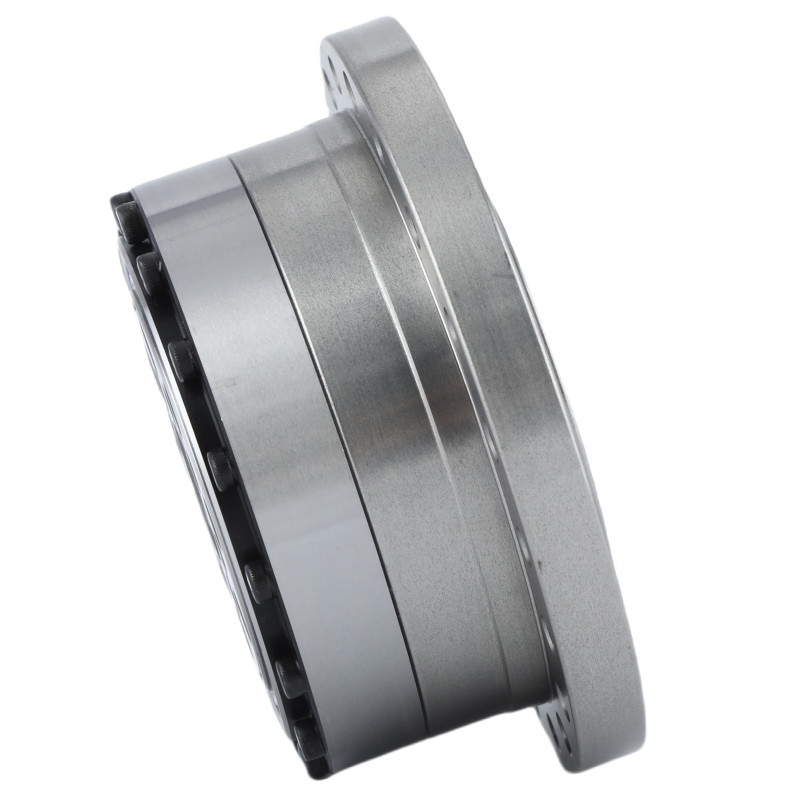

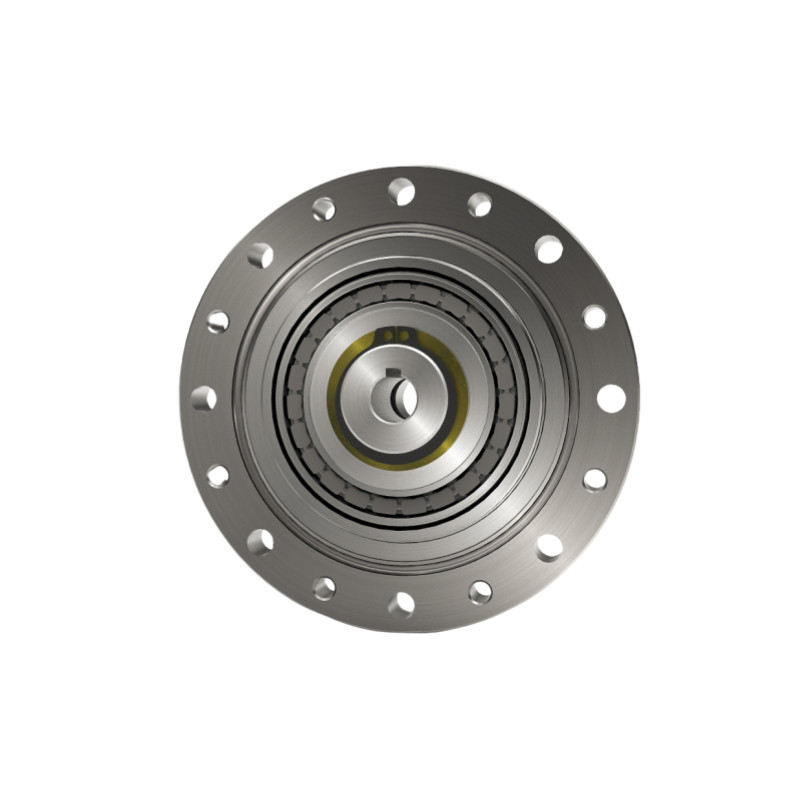

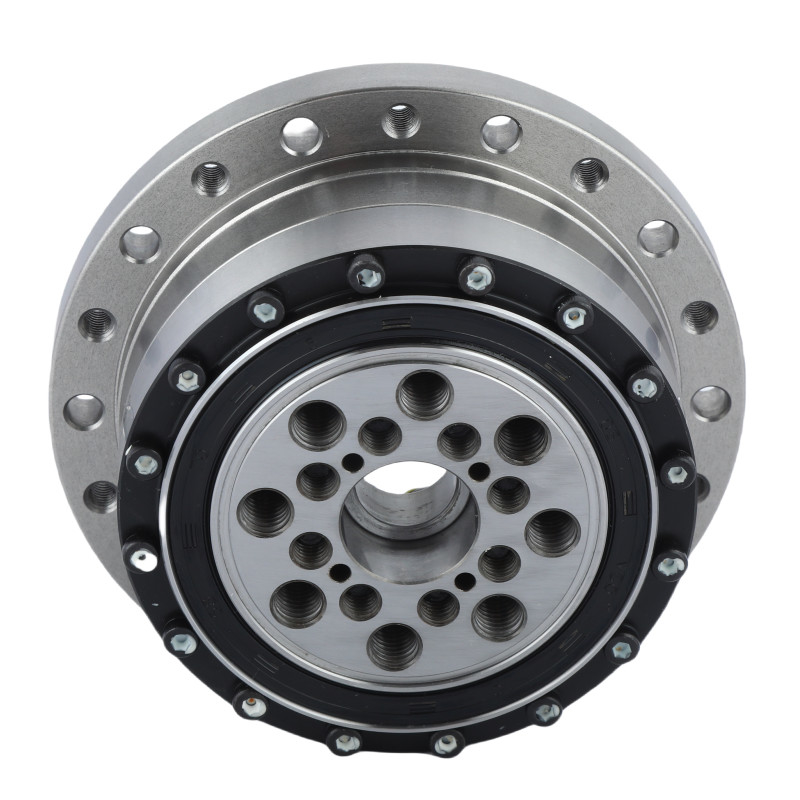

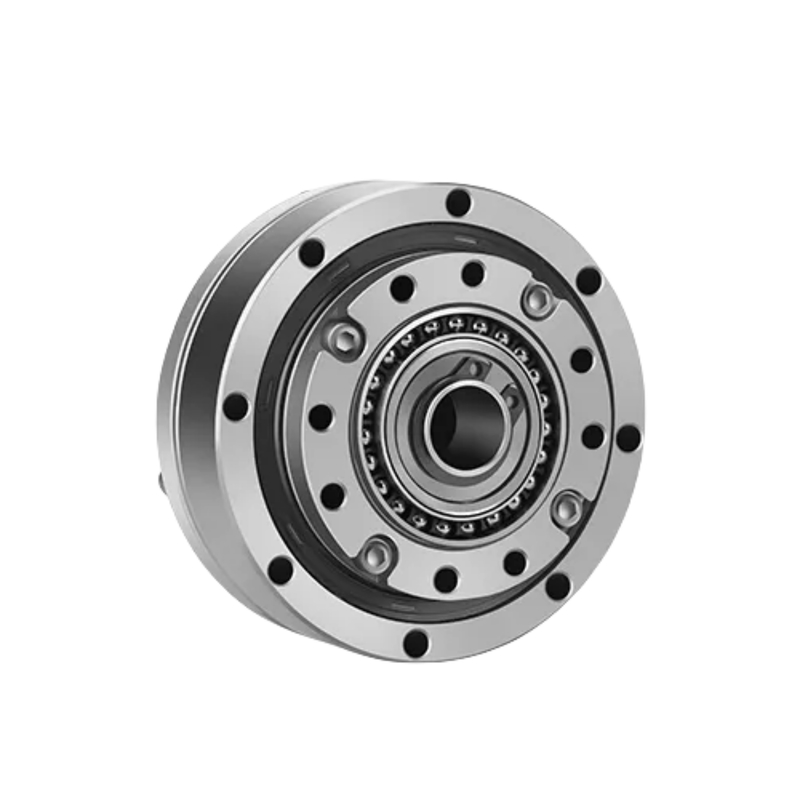

Engrenagem de redução harmônica de alta precisão
|
Aplicação Robótica: Robôs industriais, robôs de serviço, robôs cirúrgicos Equipamento médico: Dispositivos de imagem, próteses e exoesqueletos Serviços de telecomunicações: Sistemas de posicionamento de antenas Energia renovável: Rastreadores solares, turbinas eólicas |
Tabela de parâmetros
| Modelo | 14 | |||||
| Taxa de redução | 50 | 80 | 100 | 120 | ||
| Torque nominal a 2000 r/min de entrada | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Torque máximo admissível ao arranque e à parada | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Valor máximo admissível para o binário médio de carga | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Torque momentâneo máximo admissível | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| Velocidade de rotação máxima admissível (grease) | r/min | 8500 | ||||
| Velocidade de rotação média admissível de entrada (grease) | r/min | 3500 | ||||
| Reacção | Arco Sec | ≤ 20 | ||||
| Peso | Quilos | 0.51 | ||||
| Vida útil do projeto | Horário | 10000 | 15000 | 15000 | 15000 | |
|
Principais atributos das unidades de engrenagem harmônica LSS - II modelo 14 | |||
| Produto | Motor Harmônico Modelo 14 | |||
|
Componentes
|
Gerador de ondas, linha flexível, linha circular | |||
|
Taxa de redução
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reacção
|
Menos de 20 segundos de arco | |||
|
Velocidade média de entrada
|
3500 r/min | |||
|
Velocidade máxima de entrada
|
8500 r/min | |||
|
Design da Vida
|
15000 horas | |||
|
Modelo
|
14 | |||
|
Peso
|
0.51 kg | |||
| Garantia | 1 ano | |||
Aplicações
|
|
|
| Sistemas de Fabricação | Robôs Humanoides | Sistema de semicondutores |
