Name: Alta precisão Modelo 32 Deformação de onda caixa de engrenagem de transmissão de acionamento harmónico
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-32-XX-U-I
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

Alta precisão Modelo 32 Deformação de onda caixa de engrenagem de transmissão de acionamento harmónico

Caixa de engrenagens de onda de deformação modelo 32

caixa de engrenagens de ondas de tensão Transmissão

Transmissão de transmissão harmônica de onda de tensão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-32-XX-U-I

Contacte-nos

Solicite um orçamento

Detalhes do produto

Modelo:

Produto:

Modelo 32 Unidades de engrenagem harmônica

Componentes:

Gerador de ondas, linha flexível, linha circular

Taxa de redução:

501 a 120:1

Reacção:

≤ 20 sec. de arco

Torque nominal a 2000 r/min de entrada:

76 a 137 Nm

Velocidade média de entrada:

3500 r/min

Design da Vida:

15000 horas

Vantagens:

Altas taxas de redução, compacto e leve, alta precisão e baixa reação

Peso:

3,11kg

Aplicação:

Robótica, aeroespacial, máquinas CNC

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Modelo 32 Caixinha de engrenagem de onda de tensão de alta precisão

Outros aparelhos de transmissão

São componentes essenciais em sistemas mecânicos modernos que exigem alta precisão, tamanho compacto e alta transmissão de binário.que aproveita a deformação da flexspline e o acoplamento preciso dos dentes de engrenagem, torna-os ideais para aplicações em robótica, aeroespacial e vários campos industriais.

Aplicação

RobóticaUsado em braços e articulações robóticas para controle preciso de movimento.
AeronáuticaEmpregado em vários sistemas de aeronaves onde as restrições de espaço e peso são críticas.
Máquinas industriaisUtilizado em máquinas CNC, linhas de produção automatizadas e outros equipamentos de precisão.

Tabela de parâmetros

Modelo		32
Taxa de redução		50	80	100	120
Torque nominal a 2000 r/min de entrada	Nm	76	118	137	137
Torque nominal a 2000 r/min de entrada	kgfm	7.8	12	14	14
Torque máximo admissível ao arranque e à parada	Nm	216	304	333	353
Torque máximo admissível ao arranque e à parada	kgfm	22	31	34	36
Valor máximo admissível para o binário médio de carga	Nm	108	167	216	216
Valor máximo admissível para o binário médio de carga	kgfm	11	17	22	22
Torque momentâneo máximo admissível	Nm	382	568	647	686
Torque momentâneo máximo admissível	kgfm	39	58	66	70
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	4800
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 20
Peso	Quilos	3.11
Vida útil do projeto	Horário	10000	15000	15000	1500

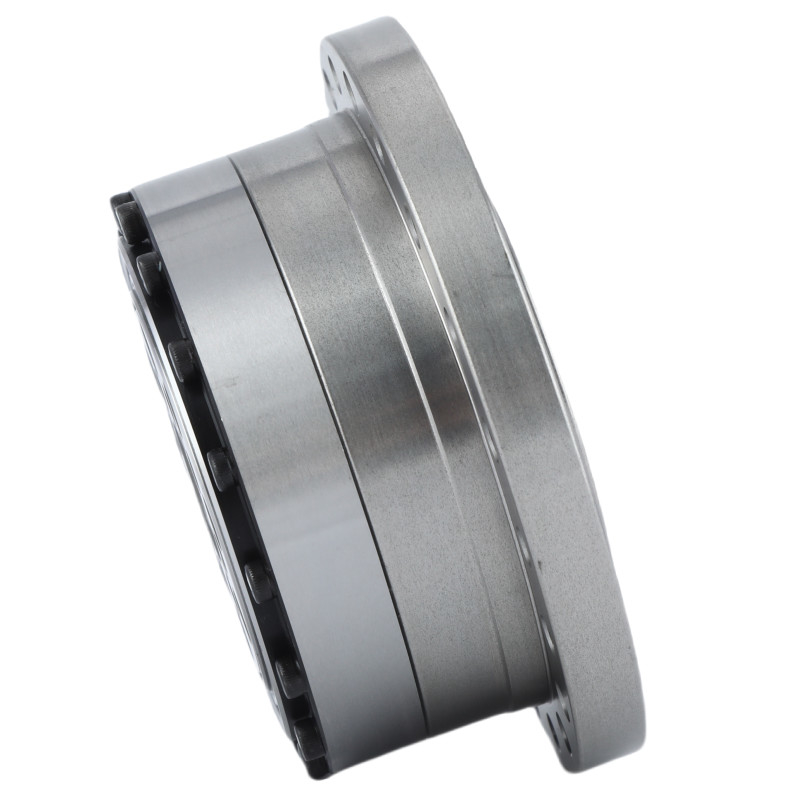

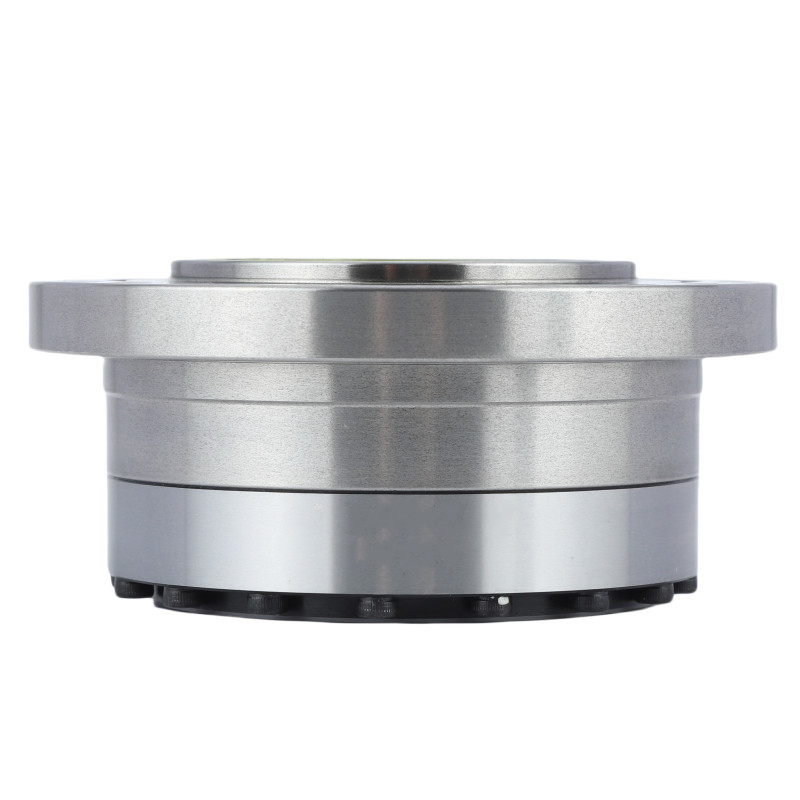

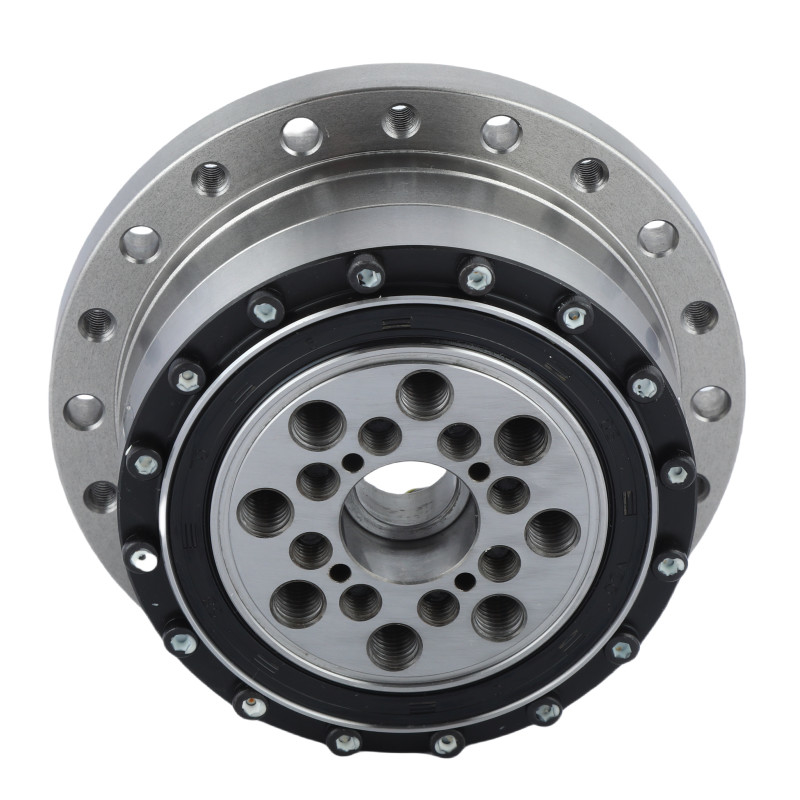

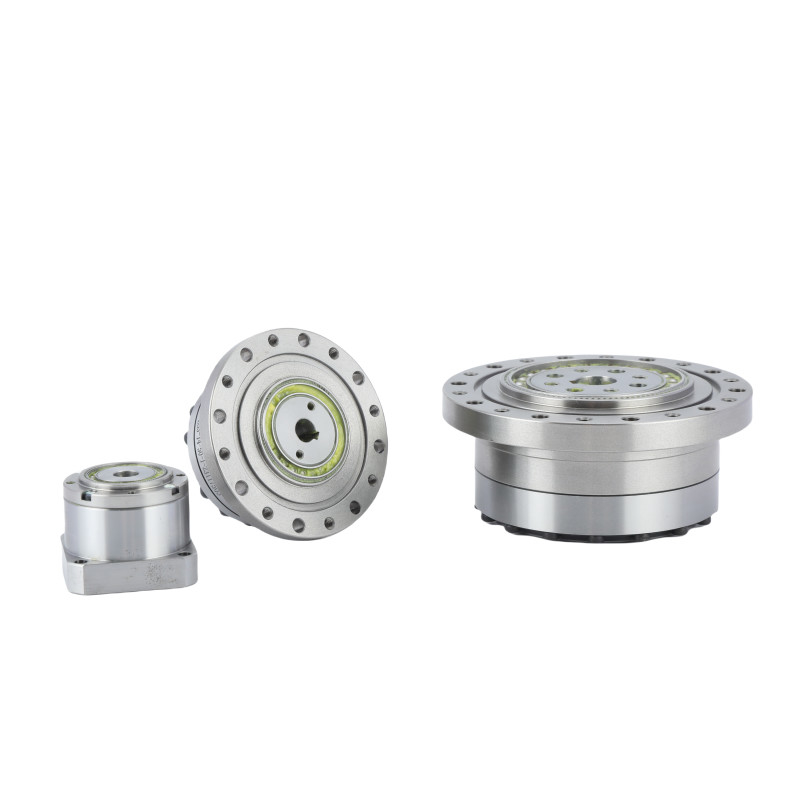

Alta precisão Modelo 32 Deformação de onda caixa de engrenagem de transmissão de acionamento harmónico 1

Imagens detalhadas

	Principais atributos das unidades de engrenagem harmônica LSS - I modelo 32
	Produto	Motor Harmônico Modelo 32
	Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
	Taxa de redução	50:1, 80:1, 100:1, 120:1
	Reacção	Menos de 20 segundos de arco
	Velocidade média de entrada	3500 r/min
	Velocidade máxima de entrada	4800 r/min
	Design da Vida	15000 horas
	Modelo	32
	Peso	3.11 kg
	Garantia	1 ano
