Name: Robótica Acionamento Harmônico Servo Motor Redutor Engrenagem Circular Spline
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-17-XX-U-I
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

Robótica Acionamento Harmônico Servo Motor Redutor Engrenagem Circular Spline

Servo-motor de tração harmônica de robótica

Servomotor de tração harmônica de linha circular

Engrenagem de redução harmônica de linha circular

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-17-XX-U-I

Contacte-nos

Solicite um orçamento

Robótica Acionamento Harmônico Servo Motor Redutor Engrenagem Circular Spline

Detalhes do produto

Modelo:

Produto:

Modelo 17 Unidades de engrenagem harmônica

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Torque nominal a 2000 r/min de entrada:

16 a 24 Nm

Velocidade máxima de entrada:

7300 r/min

Design da Vida:

15000 horas

Peso:

0.67KG

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Robótica Acionamento Harmônico Motor Redutora de engrenagem Espinha circular

Gerador de ondas é tipicamente um conjunto de rolamentos de esferas elípticas que se encaixa dentro da flexspline.fazendo com que ele se envolva com os dentes do spline circular em duas regiões opostas.

Flexspline É uma engrenagem cilíndrica fina, flexível, com dentes externos, que se deforma de forma elástica na forma do gerador de ondas.

Espinha circular é um anel rígido com dentes internos, que permanece estacionário ou pode ser o elemento de saída do sistema.A interação entre os dentes do spline circular e do flexspline gera a redução de engrenagem.

Operação

Quando o gerador de ondas gira,faz com que a flexspline se envolva e se desengaje com os dentes da spline circular de uma forma que resulte na flexspline girando a uma velocidade reduzida em comparação com o gerador de ondaA relação de redução é determinada pela diferença no número de dentes entre a linha flexível e a linha circular.

Especificações

Modelo		17
Taxa de redução		50	80	100	120
Torque nominal a 2000 r/min de entrada	Nm	16	22	24	24
Torque nominal a 2000 r/min de entrada	kgfm	1.6	2.2	2.4	2.4
Torque máximo admissível ao arranque e à parada	Nm	34	43	54	54
Torque máximo admissível ao arranque e à parada	kgfm	3.5	4.4	5.5	5.5
Valor máximo admissível para o binário médio de carga	Nm	26	27	39	39
Valor máximo admissível para o binário médio de carga	kgfm	2.6	2.7	4	4
Torque momentâneo máximo admissível	Nm	70	87	108	86
Torque momentâneo máximo admissível	kgfm	7.1	8.9	11	8.8
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	7300
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 20
Peso	Quilos	0.67
Vida útil do projeto	Horário	10000	15000	15000	15000

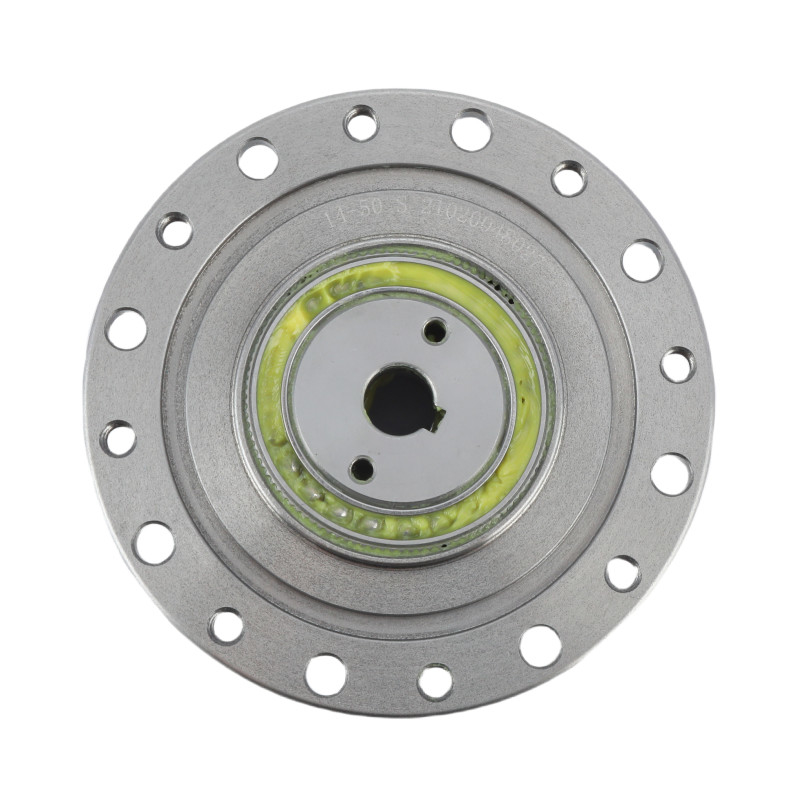

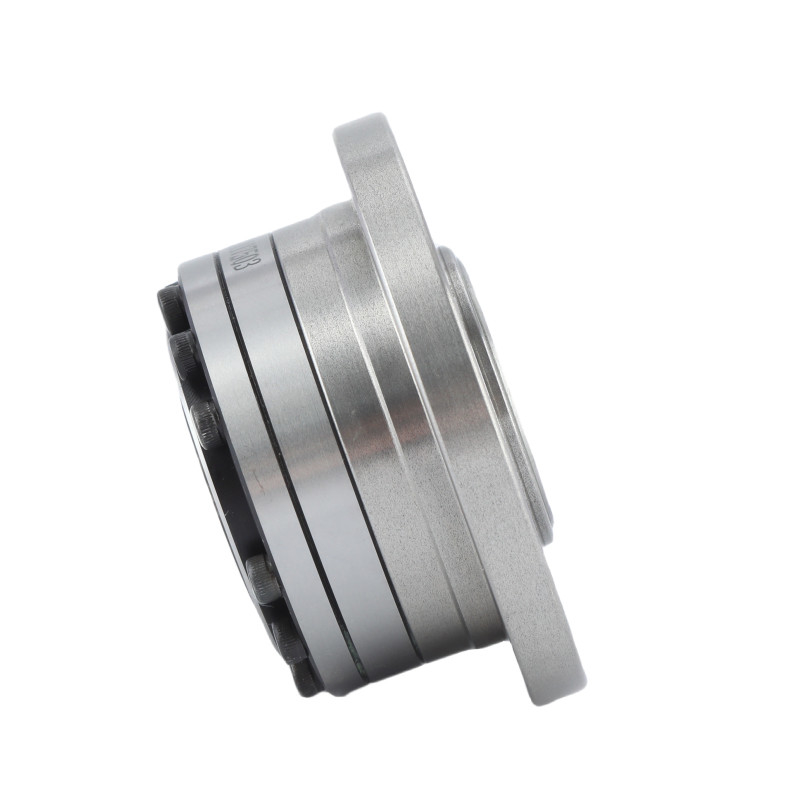

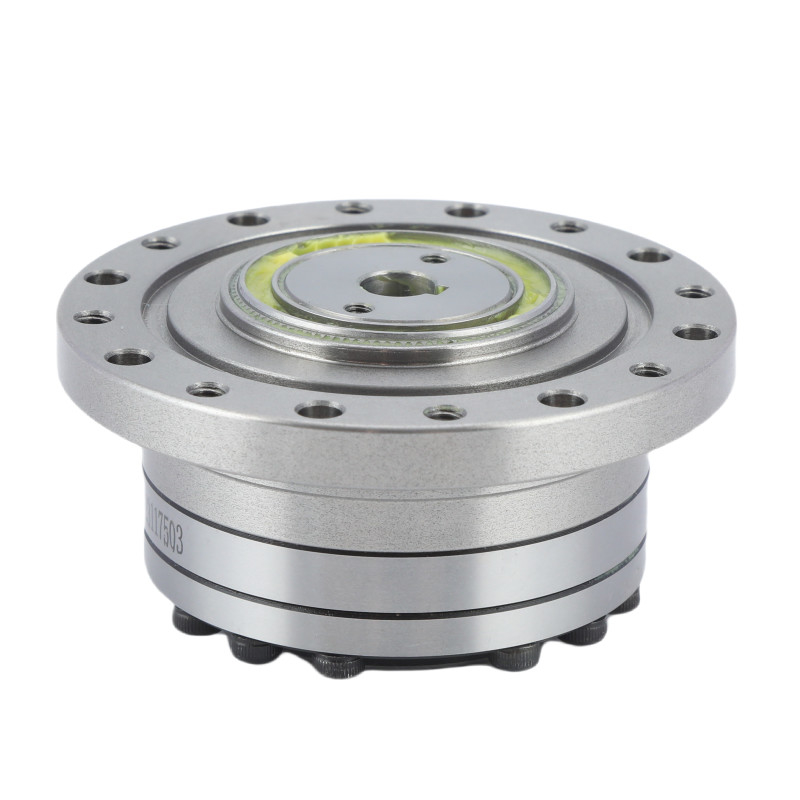

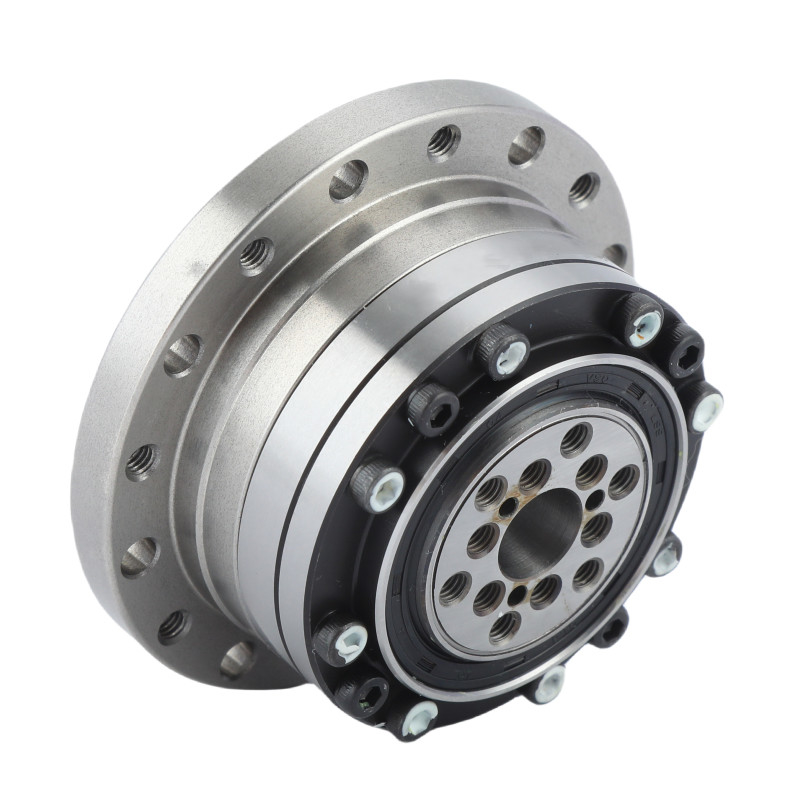

Robótica Acionamento Harmônico Servo Motor Redutor Engrenagem Circular Spline 1

Imagens detalhadas

Principais atributos das unidades de engrenagem harmônica LSS - Série I Modelo 17
Produto	Modelo 17 Redutor de ondas de tensão
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50:1, 80:1, 100:1, 120:1
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	7300 r/min
Design da Vida	15000 horas
Modelo	17
Peso	00,67 kg
Garantia	1 ano

Aplicações


Robôs Industriais	Dispositivos médicos	Sistemas de Fabricação	Sistema de semicondutores
