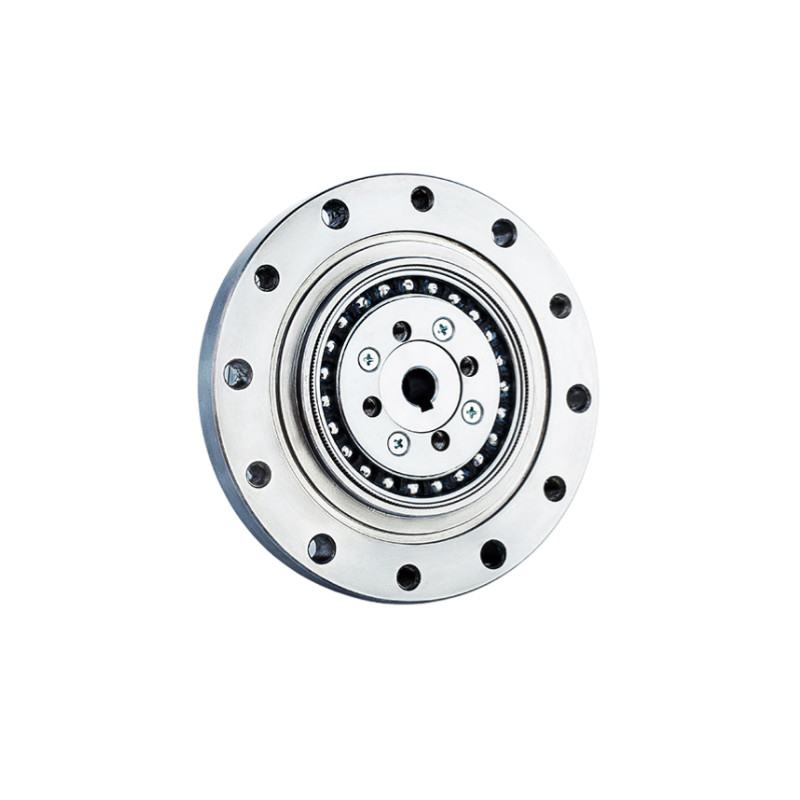

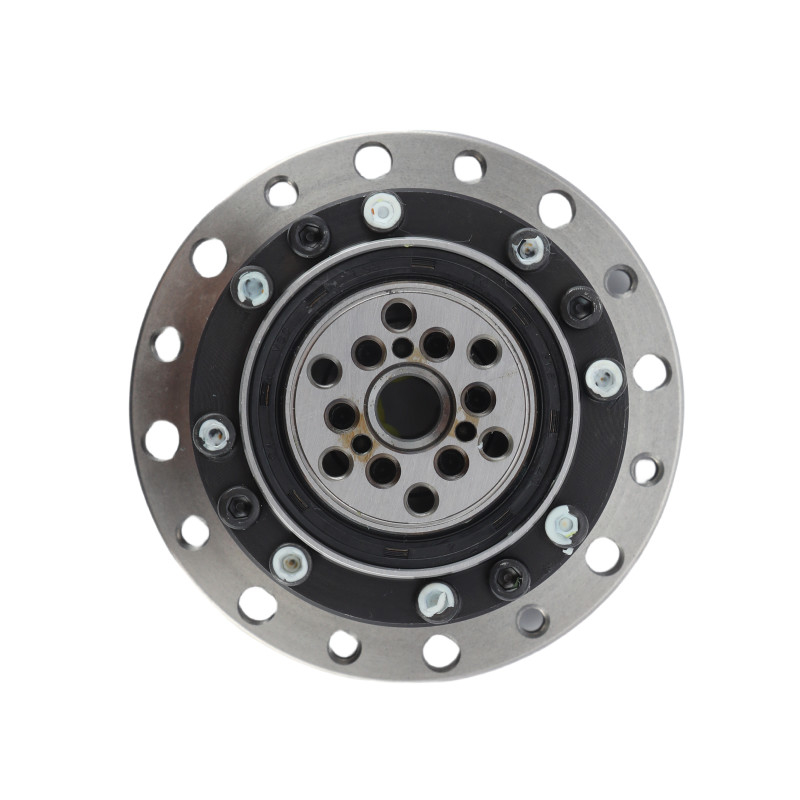

Name: 8500 r/min Redutor de contra-relâmpago zero Acionamento de ondas de tensão Engrenagem harmônica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

Para casa > produtos > Movimentação do harmônico >

8500 r/min Redutor de contra-relâmpago zero Acionamento de ondas de tensão Engrenagem harmônica

8500r/Min Redutor de reação negativa zero

Redutor de reação negativa zero Engrenagem Harmônica

Motor de onda de tensão de reação zero

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-14-XX-U-I

Contacte-nos

Solicite um orçamento

8500 r/min Redutor de contra-relâmpago zero Acionamento de ondas de tensão Engrenagem harmônica

Detalhes do produto

Modelo:

Produto:

Modelo 14 LSS - Unidades de engrenagem harmônica I

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50:1, 80:1, 100:1, 120:1

Reacção:

≤ 20 sec. de arco

Torque nominal a 2000 r/min de entrada:

5.4 a 7.8 Nm

Velocidade máxima de entrada:

8500 R/min

Design da Vida:

15000 horas

Peso:

0,51 quilogramas

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

8500 r/min Redutor de contra-relâmpago zero Acionamento de ondas de tensão Engrenagem harmônica

	Gerador de ondasÉ uma camina de forma elíptica, tipicamente equipada com rolamentos de esferas, que é colocada dentro da flexspline.
	FlexsplineÉ um componente cilíndrico flexível de parede fina com dentes externos.O flexspline tem menos dentes do que o spline circular.
	Espinha circularEste é um anel circular rígido com dentes internos que se ligam com os dentes externos da flexspline.

Tabela de parâmetros

Modelo		14
Taxa de redução		50	80	100	120
Torque nominal a 2000 r/min de entrada	Nm	5.4	7.8	7.8	7.8
Torque nominal a 2000 r/min de entrada	kgfm	0.55	0.8	0.8	0.8
Torque máximo admissível ao arranque e à parada	Nm	18	23	28	28
Torque máximo admissível ao arranque e à parada	kgfm	1.8	2.4	2.9	2.9
Valor máximo admissível para o binário médio de carga	Nm	6.9	11	11	11
Valor máximo admissível para o binário médio de carga	kgfm	0.7	1.1	1.1	1.1
Torque momentâneo máximo admissível	Nm	35	47	54	54
Torque momentâneo máximo admissível	kgfm	3.6	4.8	5.5	5.5
Velocidade de rotação máxima de entrada admissível - O quê?	r/min	8500
Velocidade de rotação média de entrada admissível - O quê?	r/min	3500
Reacção	Arco Sec	≤ 20
Peso	Quilos	0.51
Vida útil do projeto	Horário	10000	15000	15000	15000

Principais atributos das unidades de engrenagem harmônica LSS - Série I Modelo 14
Produto	Unidades de engrenagem harmônica
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50:1, 80:1, 100:1, 120:1
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	15000 horas
Modelo	14
Peso	0.51 kg
Garantia	1 ano

Aplicações


Máquinas CNC	Sistema de semicondutores	Robôs Industriais
