Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa

Redutor de ação harmônica de onda de tensão

Redutor de acionamento harmónico CNC

Caixa de engrenagens harmônica de onda de tensão

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSS-11-XX-U-I

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Modelo 11 LSS - Unidades de engrenagem harmônica I
Materiais:
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução:
50:1, 80:1, 100:1
Reacção:
≤ 30 sec. de arco
Torque nominal a 2000 r/min de entrada:
3.5 a 5 Nm
Velocidade média de entrada:
3500 r/min
Design da Vida:
10 000 horas
Modelo:
11
Peso:
0.25 kg
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Caixa de engrenagens de redução de acionamento harmónico de onda de tensão

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 0


Tabela de parâmetros

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima admissível (grease) Velocidade de rotação média admissível de entrada ((Greaae) Momento de inércia
Nm Nm Nm Nm r/min r/min kgcm2
11 50 3.5 8.3 5.5 17 8500 3500 1.4×10-2
1.2×10-2
80 4.5 9.9 8 22.5
100 5 11 8.9 25

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 1

Imagens detalhadas

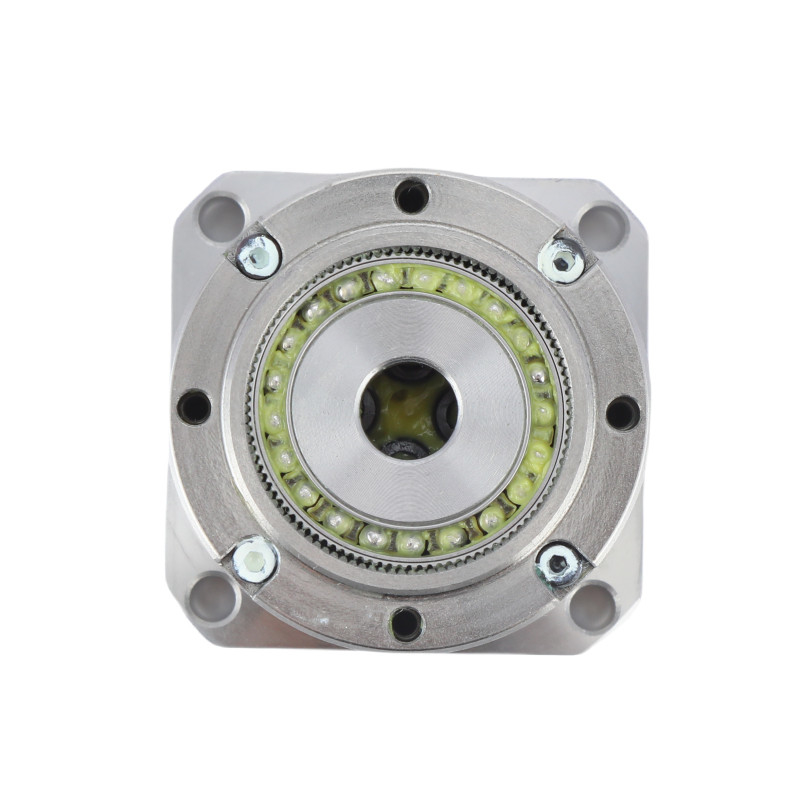

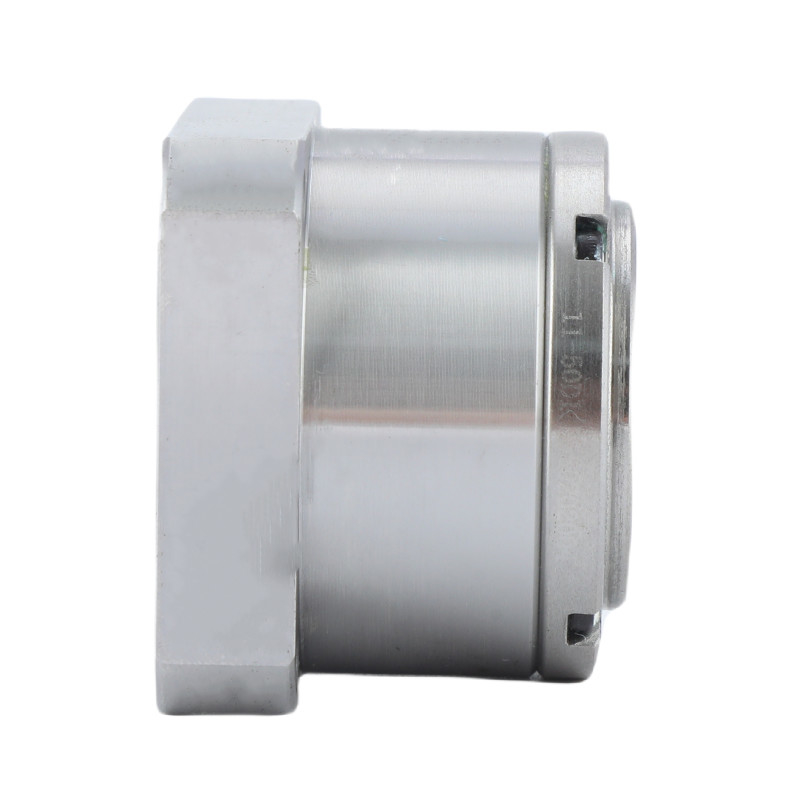

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 2

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 3

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 4

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 5



Principais atributos das unidades de engrenagem harmônica LSS - Série I Modelo 11
Produto Unidades de engrenagem harmônica
Materiais
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução
50:1, 80:1, 100:1
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
8500 r/min
Design da Vida
10000 horas
Modelo
11
Peso
0.25 kg
Garantia 1 ano

Aplicações

Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 6   Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 7 Caixas de engrenagem de redução de acionamento harmónico de onda de tensão CNC Produção em massa 8
Semicondutores Robôs Industriais Sistemas de Fabricação

Desenhos PDF


LSS-11-XX-U-I.pdf
