Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
LSN-40-XX-U-I

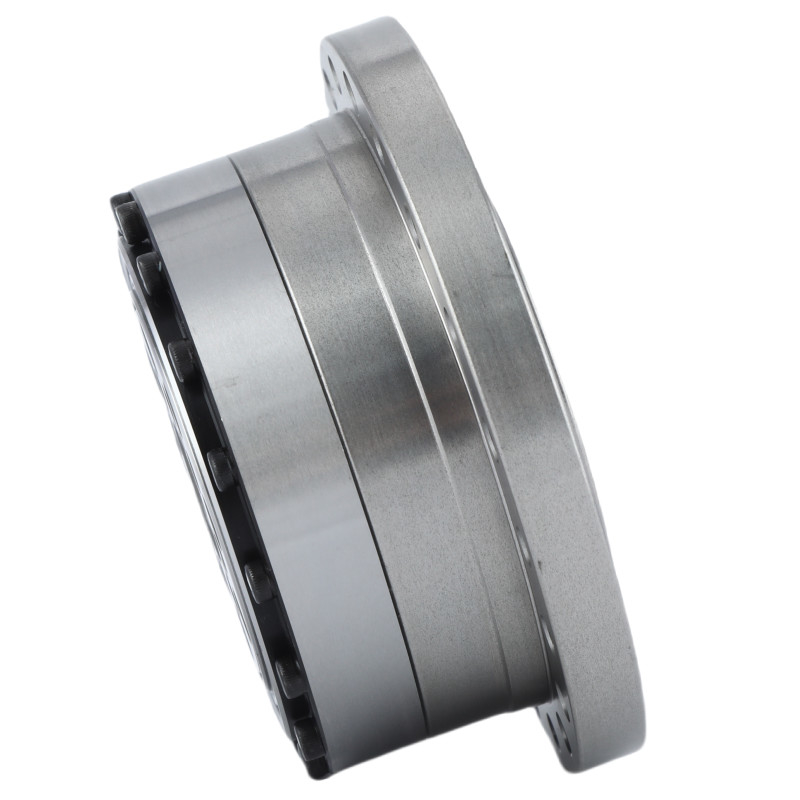

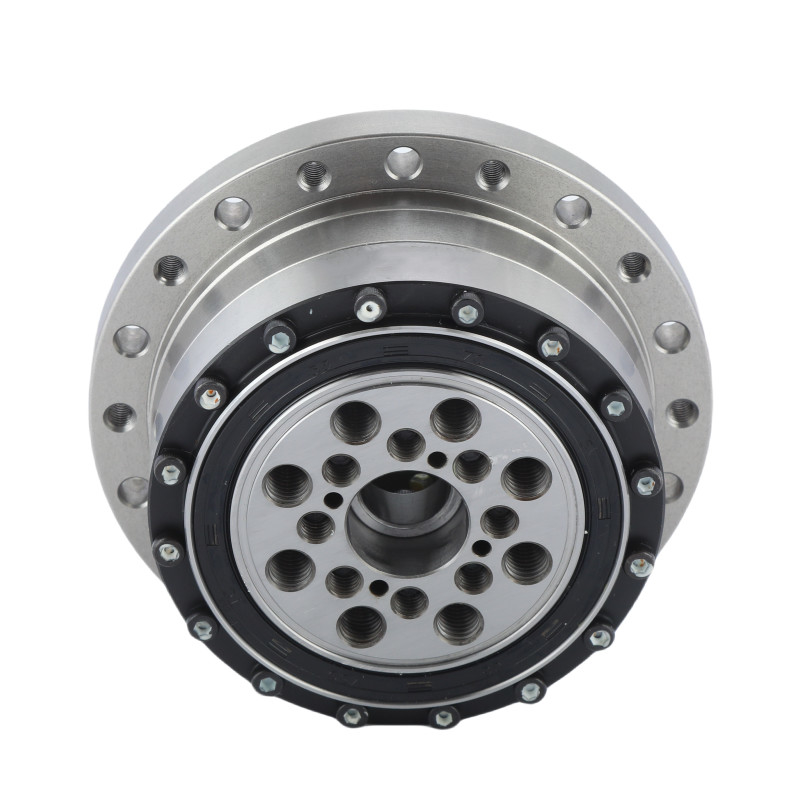

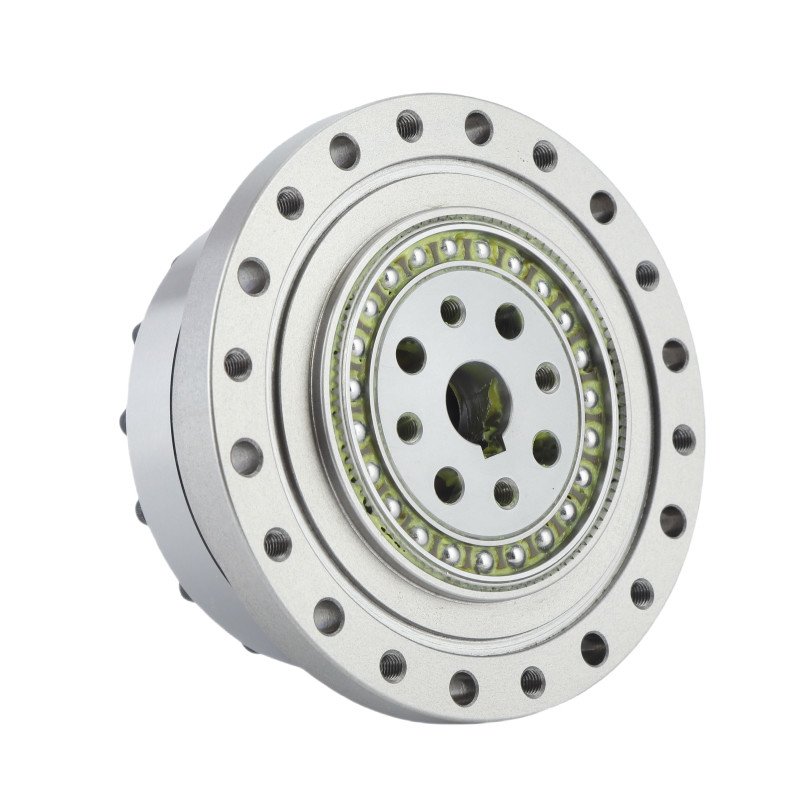

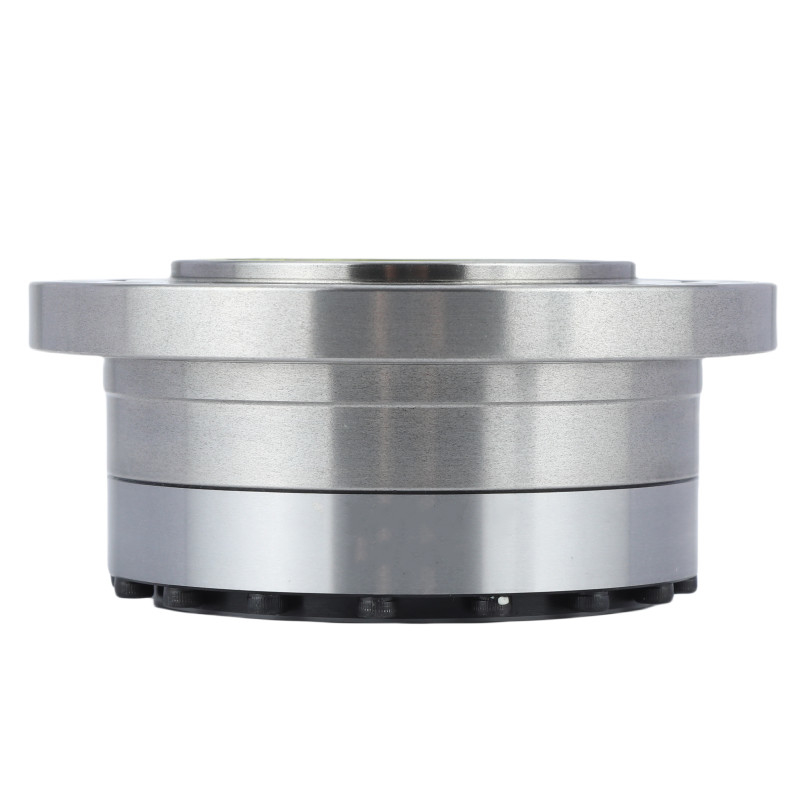

Redutor de ondas de tensão de alta eficiência modelo 40
Características fundamentais
• 3,64 kg
• Menos de 20 segundos de arco
• Velocidade média de entrada: 3000 r/min
• Velocidade máxima de entrada: 4000 r/min
• Design compacto e leve
• Taxas de redução: 50:1, 80:1, 100:1, 120:1
Especificações
Tabela dos parâmetros nominais da série LSN-40-XX-U-I
Modelo
|
Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível | Velocidade de rotação média de entrada admissível | Reacção | Peso | Vida útil do projeto | ||||
Gordura | Gordura | |||||||||||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | LSN-I:3.64 | 10000 |
80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 |
Atributos principais do redutor de ondas de tensão LSN-40-XX-U-I | |||
Produto | Redutor de ondas de tensão modelo 40 | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
501 a 120:1 | ||
Reacção
|
Menos de 20 segundos de arco | ||
Velocidade média de entrada
|
3000 r/min | ||
Velocidade máxima de entrada
|
4000 r/min | ||
Design da Vida
|
15000 horas | ||
Modelo
|
40 | ||
Peso
|
30,64 kg | ||
Garantia | 1 ano | ||
Aplicação | Robótica, Aeroespacial, Automatização Industrial |
Aplicações
![]() |
![]() |
![]() |
Semicondutores | Robôs Industriais | Dispositivos médicos |
![]() |
![]() |
![]() |
Robôs Humanoides | Aeronáutica | Máquinas CNC |
