Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais

Caixa de engrenagens de transmissão harmônica leve

Caixa de engrenagens de transmissão harmônica industrial

Redutor de engrenagens harmônicas industriais

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-11-XX-U-I

Contacte-nos

Solicite um orçamento

Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais

Detalhes do produto

Produto:

LSN-I Modelo 11 Peso leve Dispositivo Harmônico

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50, 80, 100

Reacção:

≤ 30 sec. de arco

Velocidade média de entrada:

3500 r/min

Design da Vida:

10 000 horas

Modelo:

Peso:

0.17KG

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Alta Capacidade LSN Série Modelo 11 Leve Peso Harmônico

Name: Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-11-XX-U-I
Availability: InStock

A unidade harmônica da Giant Precision é de zero a baixa reação por design.Ele fornece o mais alto nível de precisão de transmissão e pode suportar uma alta redução da proporção em uma única etapa com a menor inérciaO design de alta precisão e densidade de binário torna a unidade harmônica a solução ideal para aplicações de controlo de movimento de precisão.

A nossa gama de motores harmônicos de precisão gigante inclui uma grande variedade de opções de engrenagem de ondas de tensão.

Características-chave do impulso harmónico

0.17 kg
Capacidade de binário elevado
Capacidade de carga elevada
Relatórios de redução: 50:1, 80:1 e 100:1- Não.
Garantia de 1 ano

Especificações do accionamento harmónico

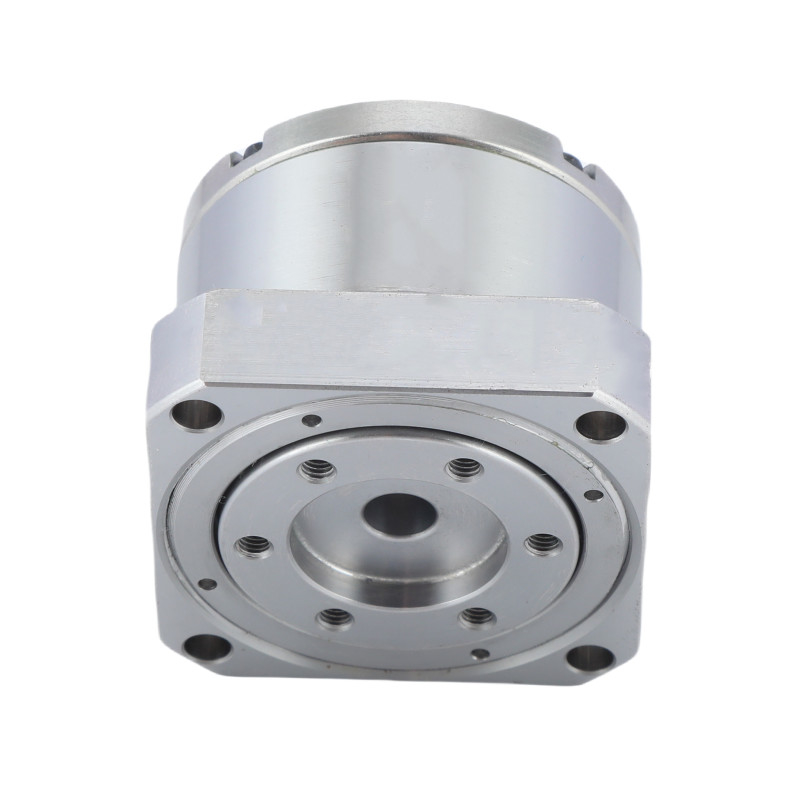

Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais 2

Tabela dos parâmetros nominais

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível - O quê?	Velocidade de rotação média de entrada admissível - O quê?	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível - O quê?	Velocidade de rotação média de entrada admissível - O quê?	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17.0	1.73	8500	3500	≤ 30	0.17	10000
	80	4.5	0.46	9.9	1.01	8.0	0.82	22.5	2.3					10000
	100	5.0	0.51	11	1.12	8.9	0.91	25.0	2.55					10000

Principais atributos do redutor de ondas de tensão ultraleve LSN-11-XX-U-I
Produto	Peso leve Modelo 11 Dispositivo Harmônico
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 80, 100
Reacção	Menos de 30 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	10000 horas
Modelo	8
Peso	0.17 kg
Garantia	1 ano
Tempo de execução	2 ¢ 4 semanas
Aplicação	Robótica e Automação, Equipamento de Semicondutores, Aeroespacial

Imagens detalhadas

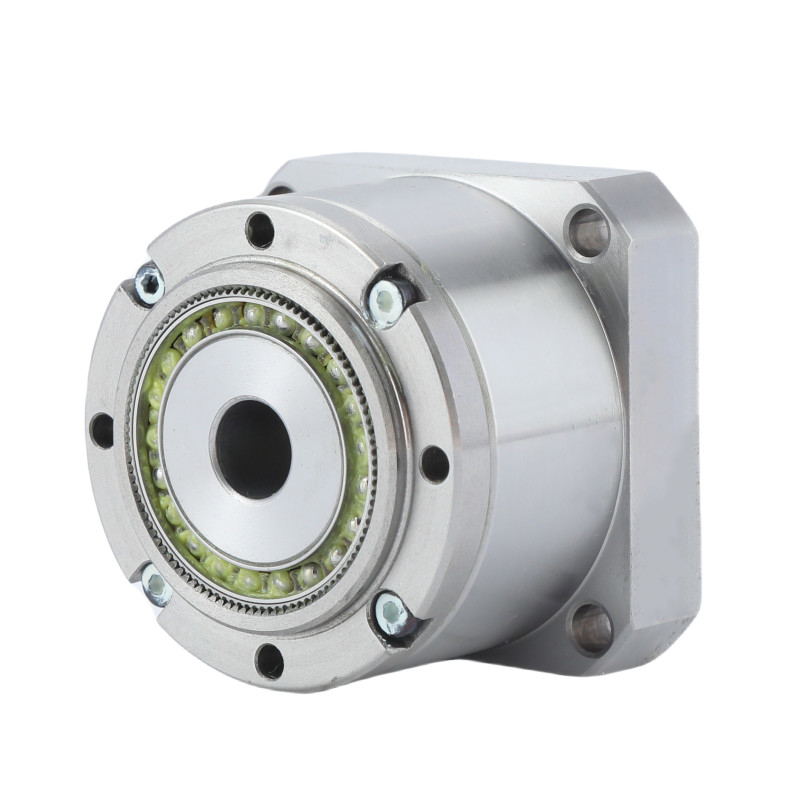

Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais 3

Caixa de engrenagens de accionamento harmônico leve Redutor de accionamento harmônico para robôs industriais 4

Aplicações


Robôs Industriais	Aeronáutica	Sistemas de Fabricação

Download de desenhos PDF

LSN-11-XX-U-I.pdf
