0.08KG Redutor de Ondas de Tensião Ultraleve Unidades de Acionamento Harmônico Modelo 8 em Robótica

Acionamento de engrenagens harmônicas ultraleves

Motor de engrenagem de onda de tensão

Caixa de engrenagens de onda de tensão ultraleve

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

LSN-8-XX-U-I

Contacte-nos

Solicite um orçamento

0.08KG Redutor de Ondas de Tensião Ultraleve Unidades de Acionamento Harmônico Modelo 8 em Robótica

Detalhes do produto

Produto:

LSN-I Motor Harmônico de Peso Leve

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50, 100

Reacção:

≤ 40 sec. de arco

Velocidade média de entrada:

3500 r/min

Design da Vida:

10 000 horas

Modelo:

Peso:

0.08kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

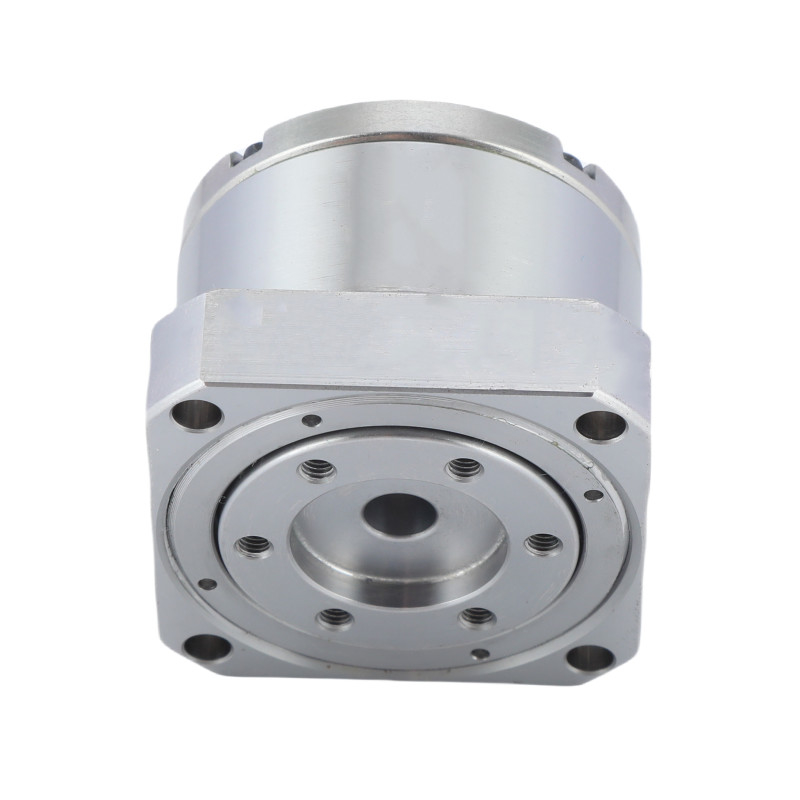

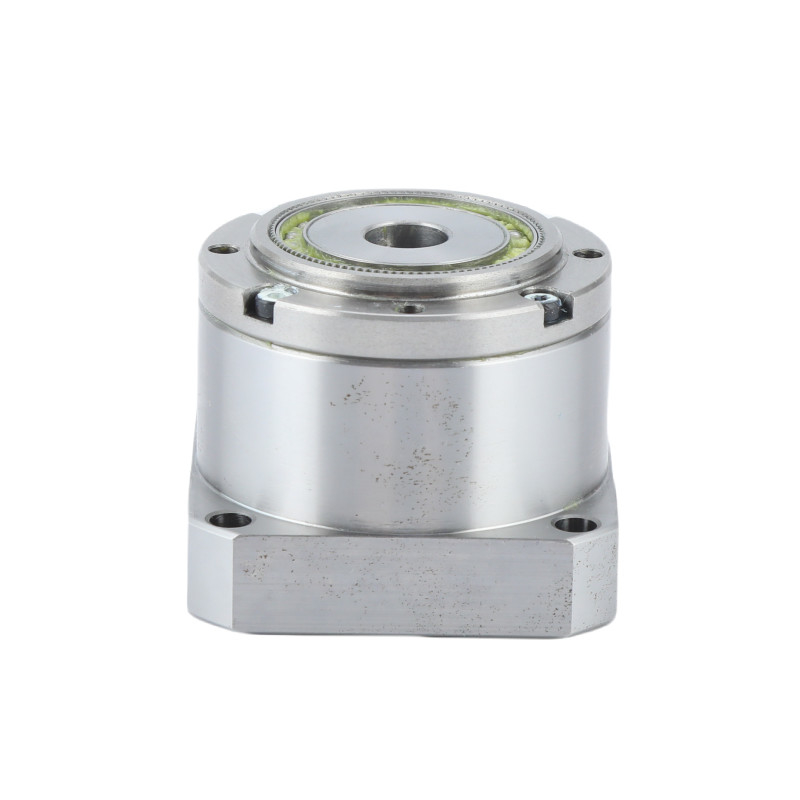

Engrenagem de redução de ondas de tensão ultraleve Modelo 8 Dispositivo Harmônico

Name: 0.08KG Redutor de Ondas de Tensião Ultraleve Unidades de Acionamento Harmônico Modelo 8 em Robótica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-8-XX-U-I
Availability: InStock

Descrição do produto

Os motores harmônicos modelo 8 da série LSN são conhecidos como redutores de ondas de deformação ultraleves.

Comparando com os produtos padrão que com o mesmo desempenho, LSN - 8 - XX - U - I unidade de engrenagem é apenas 0.08kg porque melhorámos o material da linha circular de aço para liga de alumínio.

Características fundamentais

• 30% mais leve

• Alta capacidade de binário
• Alta capacidade de carga

• Relações de redução: 50:1 e 100:1

Especificações

Tabela de parâmetros nominais da série LSN-8-XX-U-I

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível - O quê?	Velocidade de rotação média de entrada admissível - O quê?	Reacção	Peso	Vida útil do projeto

		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92					10000

Atributos-chave doLSN-8-XX-U-I Redutor de Ondas de Tensão Ultraleve
Produto	Série LSN Peso leve Modelo 8 Dispositivo Harmônico
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 100
Reacção	Menos de 40 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	10000 horas
Modelo	8
Peso	00,08 kg
Garantia	1 ano
Aplicação	Robótica e automação, equipamento de semicondutores

Aplicações

Os motores harmônicos, ou motores de engrenagem harmônica, são mecanismos de engrenagem especializados que são conhecidos por sua precisão e design compacto.Encontram aplicação em diversos campos devido às suas propriedades únicas.

Robótica	Os acionamentos harmônicos são amplamente utilizados na robótica por sua alta relação torque/peso e precisão.
Aeronáutica	Na engenharia aeroespacial, os acionamentos harmônicos são usados em sistemas de satélites e naves espaciais devido à sua confiabilidade e compacidade.Eles são essenciais em mecanismos que exigem alta precisão e mínima reação, tais como antenas de satélite e trem de aterragem.
Dispositivos médicos	As unidades harmônicas são utilizadas em vários dispositivos médicos, incluindo robôs cirúrgicos e equipamentos de diagnóstico.Sua precisão e movimento suave são fundamentais para operações delicadas e diagnósticos precisos.

Download de desenhos PDF

LSN-8-XX-U-I.pdf
