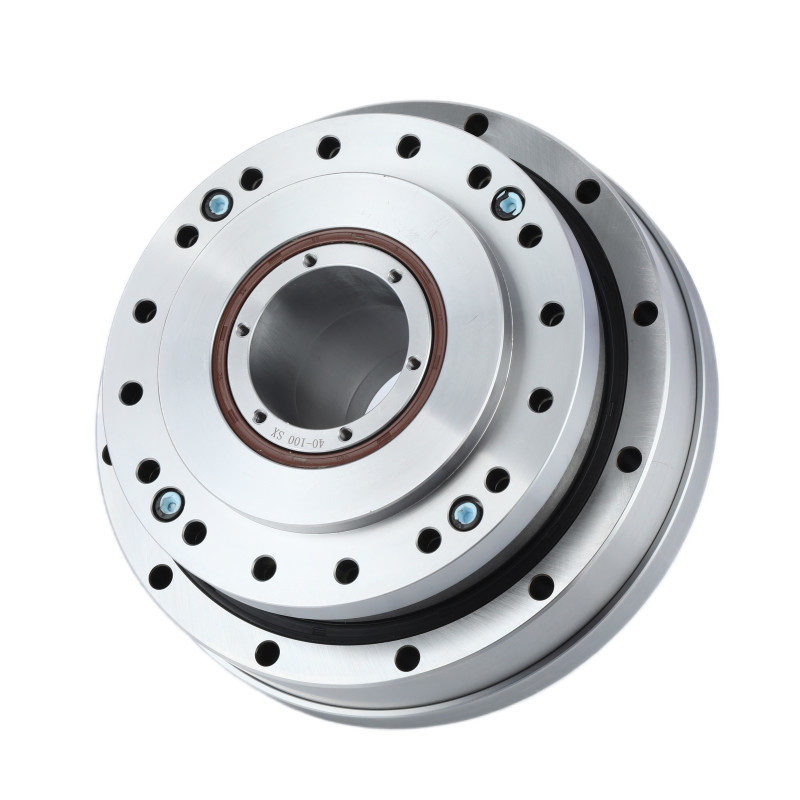

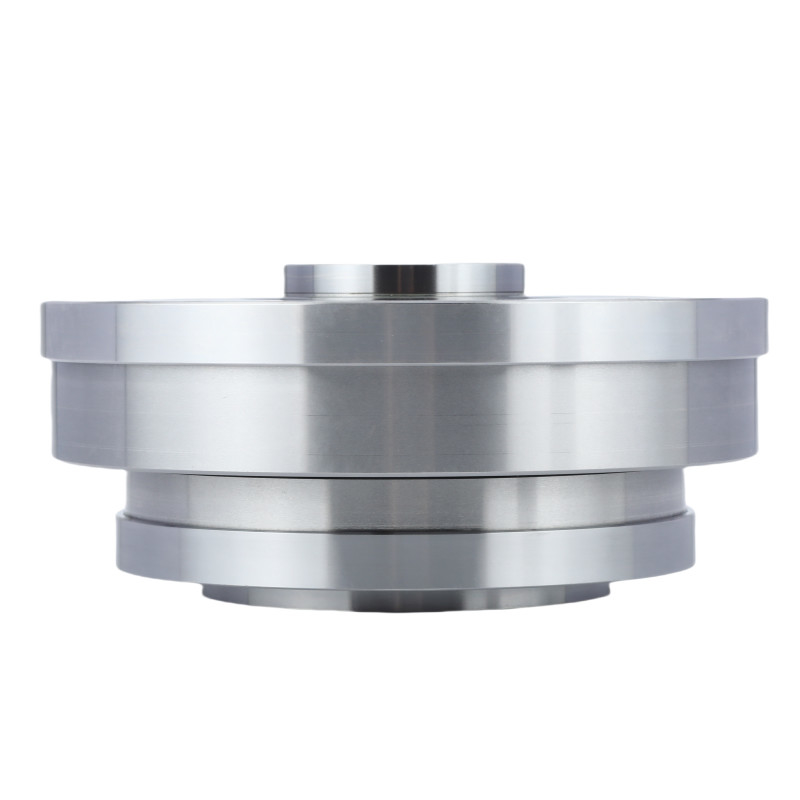

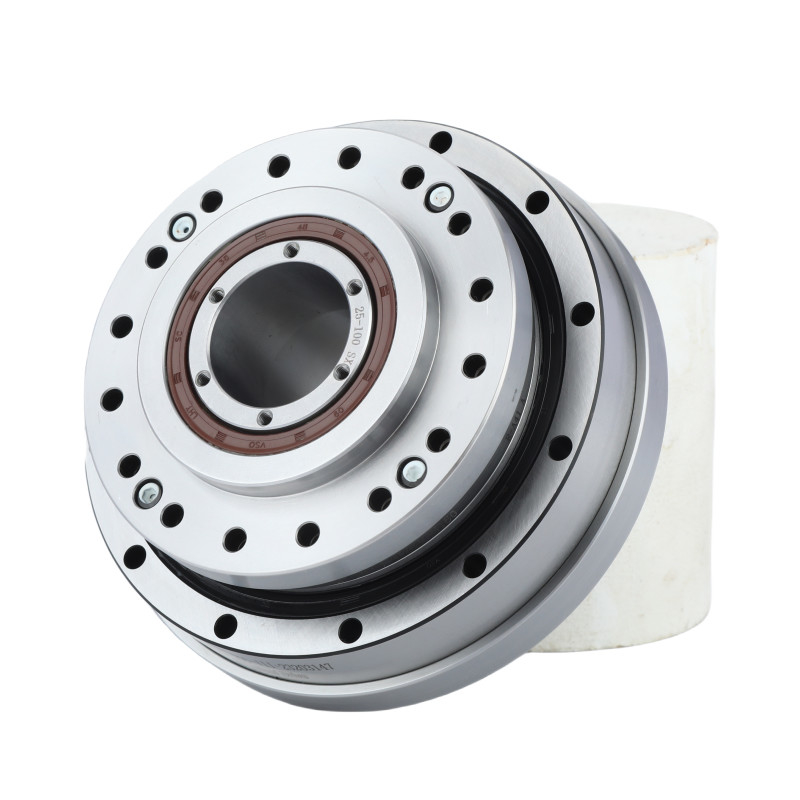

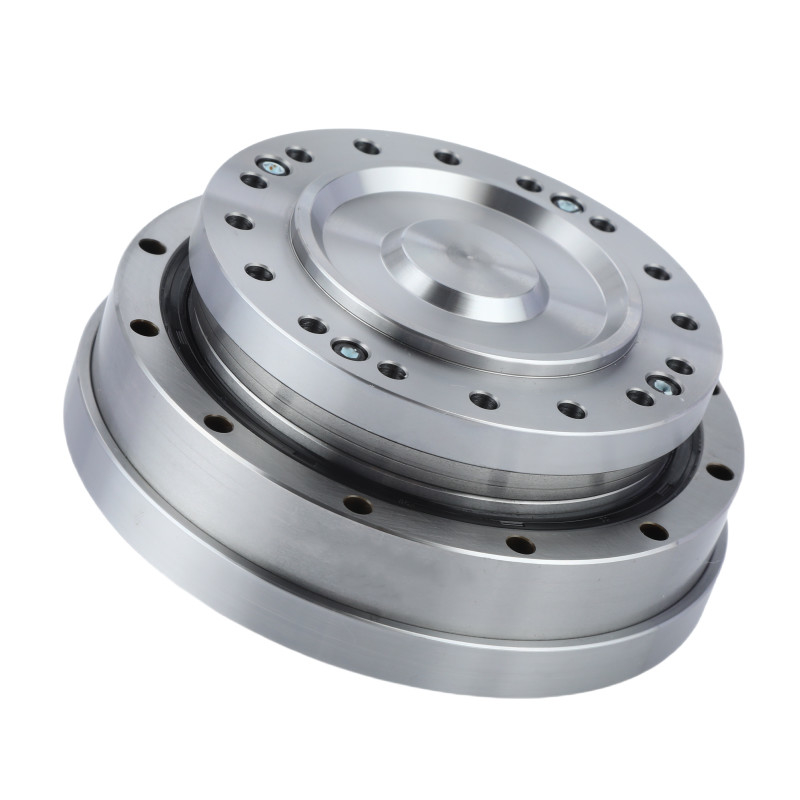

Caixa de engrenagens harmônica de alto binário totalmente fechada
Descrição do produto
O LHG - III é um redutor de onda de tensão de alto binário com capacidade de carga de binário 30% maior do que a série LHT padrão, garantindo um desempenho superior em aplicações exigentes.
A flexspline é uma estrutura cilíndrica padrão de flange oco.
Com um aumento de 43% na vida útil, a série LHG - III fornece maior confiabilidade e longevidade, minimizando o tempo de inatividade e os custos de manutenção.
Características fundamentais
Tabela dos parâmetros nominais da série LHG - III
| Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤ 20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤ 20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤ 20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤ 20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||
Imagens detalhadas
| Características principais do redutor de ondas de tensão da série III do LHG | |||
| Produto | Redutor Harmônico da série LHG-III | ||
|
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
|
Taxa de redução
|
501 a 160:1 | ||
|
Reacção
|
Menos de 20 segundos de arco | ||
|
Velocidade média de entrada
|
3500 r/min | ||
|
Velocidade máxima de entrada
|
8500 r/min | ||
|
Design da Vida
|
15000 horas | ||
|
Modelo
|
14, 17, 20, 25, 32, 40 | ||
| Estrutura | Totalmente selado | ||
|
Peso
|
00,7 a 7,2 kg | ||
| Garantia | 1 ano | ||
Aplicações
|
|
|
| Sistemas de embalagem | Máquinas CNC | Robôs Industriais |
Download de desenhos PDF
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
