Gerador de caixa de engrenagens de onda de tensão de alta eficiência Redutor de reação zero

Gerador de caixa de engrenagens de onda de tensão de alta eficiência Redutor de reação zero

Caixa de velocidades de onda Redutor

Caixa de velocidades de onda de contra-ataque zero

Gerador de ondas de tensão de reação zero

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Modelo 14/17/20/20/25/32/40

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
LSG - II Redutor de ondas de tensão de maior capacidade de binário
Materiais:
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução:
50, 80, 100, 120
Reacção:
≤ 20 sec. de arco
Velocidade média de entrada:
3500 r/min
Velocidade máxima de entrada:
8500 R/min
Design da Vida:
15000 horas
Modelo:
14, 17, 20, 25, 32, 40
Peso:
0.51 a 4.6 kg
Garantia:
1 ano
Cores:
Espartilho
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Redutor de ondas de tensão de alta eficiência LSG - Série II


Descrição do produto

O redutor de ondas de deformação da série LSG-II foi desenvolvido especificamente para aplicações de alto binário.

Em comparação com a série LSS padrão, a capacidade de suportar binário excede 30%, possui uma vida útil melhorada de mais de 43%, esforçando-se por alta capacidade de carga e confiabilidade.

As engrenagens harmônicas da série LSG-II podem ser amplamente utilizadas em robôs humanóides, equipamentos de fabricação de semicondutores, equipamentos de fabricação de circuitos impressos, máquinas-ferramentas metálicas, equipamentos fotovoltaicos.

Características fundamentais

  • Estrutura do tipo de copo
  • Zero reação
  • Relações de redução de 50:1 para 160:1
  • Maior precisão e eficiência
  • Alta rigidez por torção
  • Operação sem problemas
  • Rolamento de saída de rolamento cruzado robusto

SpEficiências

Tabela dos parâmetros nominais da série LSG - II

Modelo Taxa de redução Torque nominal a 2000 r/min de entrada Torque máximo admissível ao arranque e à parada Valor máximo admissível para o binário médio de carga Torque momentâneo máximo admissível Velocidade de rotação máxima admissível (grease) Velocidade de rotação média admissível de entrada (grease) Reacção Peso Vida útil do projeto
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min Arco Sec Quilos Horário
14 50 7 0.7 23 2.3 9 0.9 46 4.7 8500 3500 ¢ 20 0.51 10000
80 10 1 30 3.1 14 1.4 58[1] 5.9[1] 15000
100 10 1 36 3.7 14 1.4 58[1] 5.9[1] 15000
120 10 1 36 3.7 14 1.4 58[1] 5.9[1] 15000
17 50 21 2.1 44 4.5 34 3.4 91 9 7300 3500 ¢ 20 0.67 10000
80 29 2.9 56 5.7 35 3.6 109[1] 11[1] 15000
100 31 3.2 70 7.2 51 5.2 109[1] 11[1] 15000
120 31 3.2 70 7.2 51 5.2 109[1] 11[1] 15000
20 50 33 3.3 73 7.4 44 4.5 127 13 6500 3500 ¢ 20 0.96 10000
80 44 4.5 96 9.8 61 6.2 165 17 15000
100 52 5.3 107 10.9 64 6.5 191 20 15000
120 52 5.3 113 11.5 64 6.5 191 20 15000
160 52 5.3 120 12.2 64 6.5 191 20 15000
25 50 51 5.2 127 13 72 7.3 242 25 5600 3500 ¢ 20 1.46 10000
80 82 8.4 178 18 113 12 332 34 15000
100 87 8.9 204 21 140 14 369 38 15000
120 87 8.9 217 22 140 14 395 40 15000
32 50 99 10 281 29 140 14 497 51 4800 3500 ¢ 20 3.11 10000
80 153 16 395 40 217 22 738 75 15000
100 178 18 433 44 281 29 841 86 15000
120 178 18 459 47 281 29 892 91 15000
40 50 178 18 523 53 255 26 892 91 4000 3000 ¢ 20 4.6 10000
80 268 27 675 69 369 38 1270 130 15000
100 345 35 738 75 484 49 1400 143 15000
120 382 39 802 82 586 60 1510[1] 154[1] 15000
[1]O binário máximo admissível é limitado pelo binário de accionamento do parafuso de engate na extremidade de saída

Imagens detalhadas

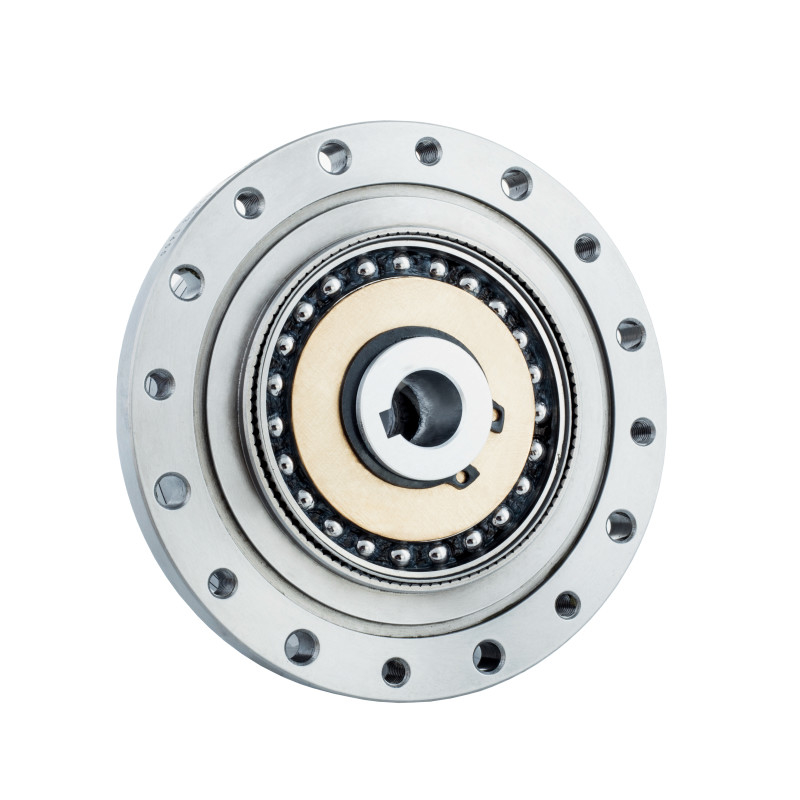

Gerador de caixa de engrenagens de onda de tensão de alta eficiência Redutor de reação zero 0

Atributos-chave doRedutor de ondas de tensão de maior capacidade de binário LSG - série II
Produto Redutor harmónico de maior capacidade de binário
Materiais
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução
50, 80, 100, 120
Reacção
Menos de 20 segundos de arco
Velocidade média de entrada
3500 r/min
Velocidade máxima de entrada
8500 r/min
Design da Vida
15000 horas
Modelo
14, 17, 20, 25, 32, 40
Peso
0.51 a 4.6 kg
Garantia 1 ano

Download de desenhos PDF


LSG-14-XX-U-II.pdf     LSG-17-XX-U-II.pdf     LSG-20-XX-U-II.pdf

LSG-25-XX-U-II.pdf     LSG-32-XX-U-II.pdf
