Gerador de ondas de tensão de alta precisão

Acionamento harmónico do gerador de ondas de tensão

Gerador de ondas

acionamento harmónico

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

14/17/20/20/25/32/40

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Unidades de engrenagem harmônica LSS-II

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50, 80, 100, 120

Reacção:

≤ 20 sec. de arco

Velocidade média de entrada:

3500 r/min

Velocidade máxima de entrada:

8500 R/min

Design da Vida:

15000 horas

Modelo:

14, 17, 20, 25, 32, 40

Aparência:

em forma de taça

Peso:

0.51 a 4.6 kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

LSS de alta precisão em forma de taça - Redutor de onda de tensão da série II Engrenagens harmônicas

Name: Gerador de ondas de tensão de alta precisão
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Descrição do produto

O redutor de ondas de tensão da série LSS - II utiliza o gerador de ondas do tipo deslizador cruzado, o eixo de entrada é ligado ao orifício interno do gerador de ondas através de um acoplamento Oldham,é um conjunto de engrenagens de componentes instalados combinado com um rolamento de saída de rolos cruzados de precisão e flange.

O uso desta engrenagem harmônica é uma solução de cabeça de engrenagem muito compacta, robusta e fácil de usar.

Os engrenagens de onda de tensão flexspline em forma de taça LSS - II padrão podem ser amplamente utilizados em robótica, equipamentos de fabricação de semicondutores, equipamentos a laser, equipamentos de fabricação de circuitos impressos,equipamento médico, telescópios, máquinas-ferramentas metálicas, equipamento de embalagem, aeroespacial e outros campos.

Características fundamentais

Fácil de operar
Alta precisão
Zero reação
Rolamento de saída de alta capacidade de carga
Relações de redução de 50:1 para 160:1

SpEficiências

Tabela dos parâmetros nominais da série LSS - II

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima de entrada admissível	Velocidade de rotação média de entrada admissível	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Gordura	Gordura	Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Imagens detalhadas

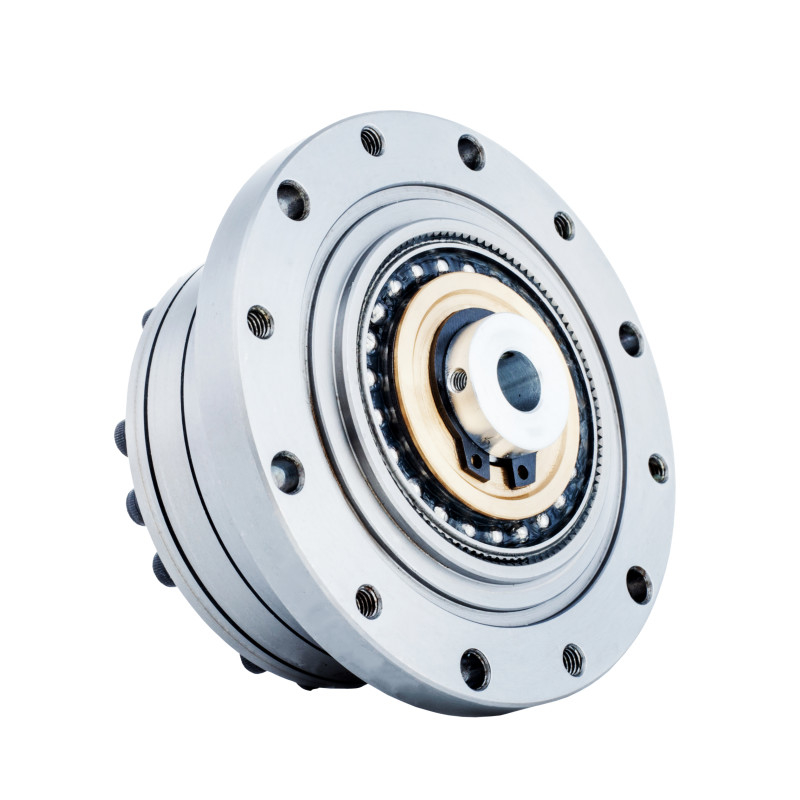

Gerador de ondas de tensão de alta precisão 0

Principais atributos das unidades de engrenagem harmônica da série LSS - II
Produto	LSS - II Redutor de Ondas de Tensão em Forma de Copo
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 80, 100, 120
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	15000 horas
Modelo	14, 17, 20, 25, 32, 40
Peso	0.51 a 4.6 kg
Garantia	1 ano

Download de desenhos PDF

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
