Caixa de engrenagens de onda de tensão totalmente fechada

Redutor de engrenagem de reversão zero da transmissão

Redutor de engrenagem de reação de zero aceleração de accionamento harmónico

Transmissão de transmissão harmônica totalmente fechada

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Modelo 14, 17, 20, 25, 32, 40

Contacte-nos

Solicite um orçamento

Caixa de engrenagens de onda de tensão totalmente fechada

Detalhes do produto

Produto:

LHT - IV Redutor de onda de tensão selado

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

501 a 160:1

Reacção:

≤ 20 sec. de arco

Velocidade máxima de entrada:

8500 R/min

Velocidade média de entrada:

3500 r/min

Design da Vida:

15000 horas

Modelo:

14, 17, 20, 25, 32, 40

Peso:

0.66 a 7 kg

Cores:

Espartilho

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Estrutura totalmente selada Redutor de ondas de tensão

Name: Caixa de engrenagens de onda de tensão totalmente fechada
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modelo 14, 17, 20, 25, 32, 40
Availability: InStock

Descrição do produto

A série LHT - IV vem com um eixo de entrada, e a engrenagem de onda de tensão é projetada com um rolamento de suporte no interior e uma estrutura totalmente selada.

É muito adequado para ocasiões em que as engrenagens esquemáticas ou as transmissões de correia de tempo precisam ser instaladas na extremidade de entrada.

Características fundamentais

Capacidade de binário elevado
Zero reação
Alta rigidez por torção
Relações de redução: 50:1 a 160:1
Alta precisão de posicionamento
Estrutura totalmente fechada

Tabela dos parâmetros nominais da série LHT-IV

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada		Torque máximo admissível ao arranque e à parada		Valor máximo admissível para o binário médio de carga		Torque momentâneo máximo admissível		Velocidade de rotação máxima admissível (grease)		Reacção	Peso	Vida útil do projeto
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	Quilos	Horário
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.66	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.9	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	1.29	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.99	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	4	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	7	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Imagens detalhadas

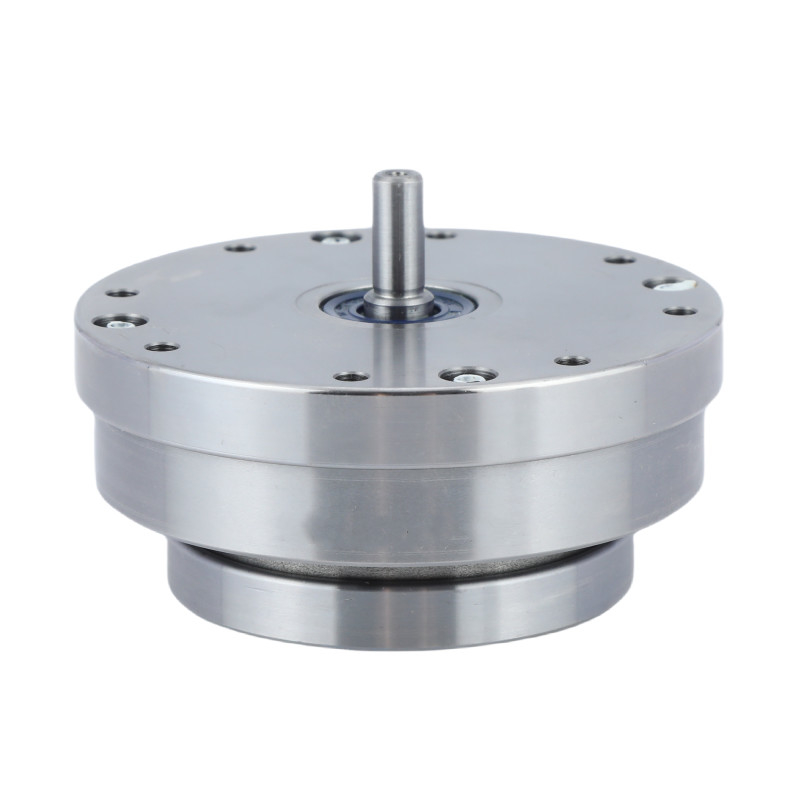

Caixa de engrenagens de onda de tensão totalmente fechada 0

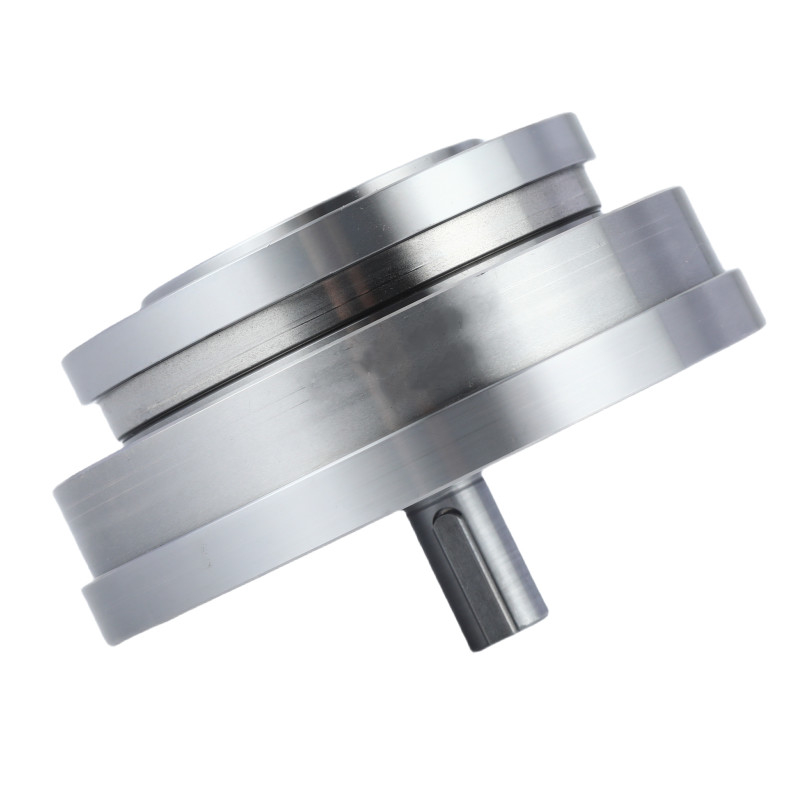

Caixa de engrenagens de onda de tensão totalmente fechada 1

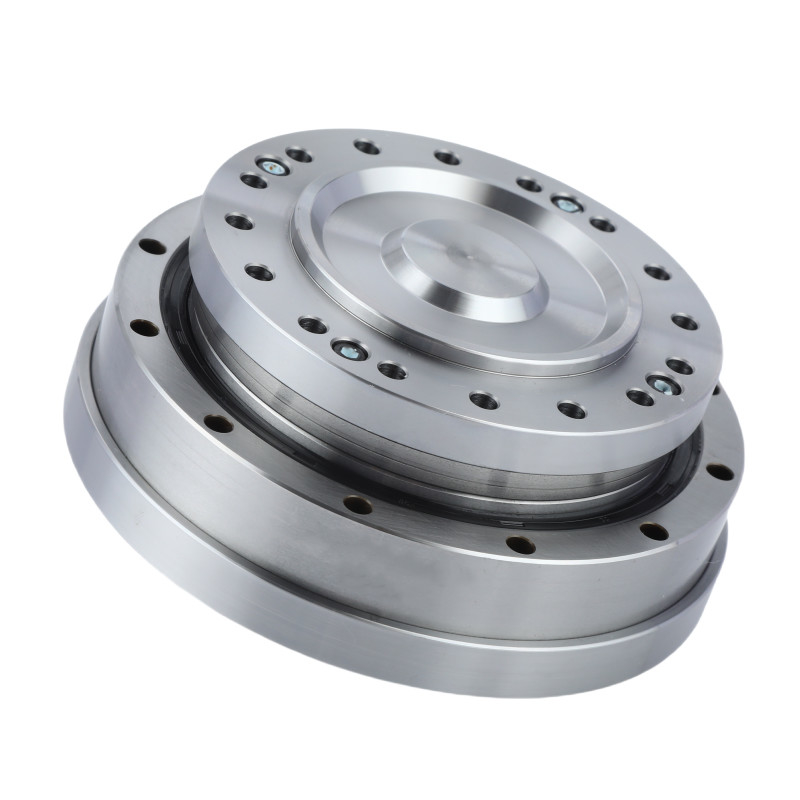

Caixa de engrenagens de onda de tensão totalmente fechada 2

Atributos principais do redutor de ondas de tensão selado da série LHT-IV
Produto	Engrenagens Harmônicas Seladas
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 80, 100, 120, 160
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	15000 horas
Modelo	14, 17, 20, 25, 32, 40
Peso	0.66 a 7 kg
Garantia	1 ano

Aplicações


Dispositivos médicos	Robôs Humanoides	Máquinas CNC

Download de desenhos PDF

LHT-14-XX-U-IV.pdf LHT-14-XX-U-IV-sem via-chave.pdf

LHT-17-XX-U-IV.pdf LHT-17-XX-U-IV-sem via-chave.pdf

LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
