Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Modelo 14, 17, 20, 25, 32
Descrição do produto
A série LHD - III de redutores de ondas de tensão é a unidade de engrenagem ultraplata de alta capacidade de binário.
É concebido com um layout compacto e simples para uma fácil integração, ajuda a oferecer uma pequena pegada e peso reduzido para aplicações de espaço limitado.
Estes redutores de engrenagens ultra-planas são altamente adequados para uso como juntas de terminação de robôs e redutores de terminação do cliente.
Características fundamentais
Tabela dos parâmetros nominais da série LHD - III
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima admissível (grease) | Velocidade de rotação média admissível de entrada (grease) | Reacção | Peso | Vida útil do projeto |
Nm | Nm | Nm | Nm | r/min | r/min | Arco Sec | Quilos | Horário | ||
14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 | 0.64 | 9000 |
80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 | 0.87 | 9000 |
80 | 15 | 29 | 19 | 61 | 10000 | |||||
100 | 16 | 37 | 27 | 71 | 10000 | |||||
20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 | 1.14 | 9000 |
80 | 24 | 51 | 33 | 89 | 10000 | |||||
100 | 28 | 57 | 34 | 95 | 10000 | |||||
25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 | 1.75 | 9000 |
80 | 44 | 96 | 60 | 179 | 10000 | |||||
100 | 47 | 110 | 75 | 184 | 10000 | |||||
32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 | 3.56 | 9000 |
80 | 83 | 213 | 117 | 398 | 10000 | |||||
100 | 96 | 233 | 151 | 420 | 10000 |

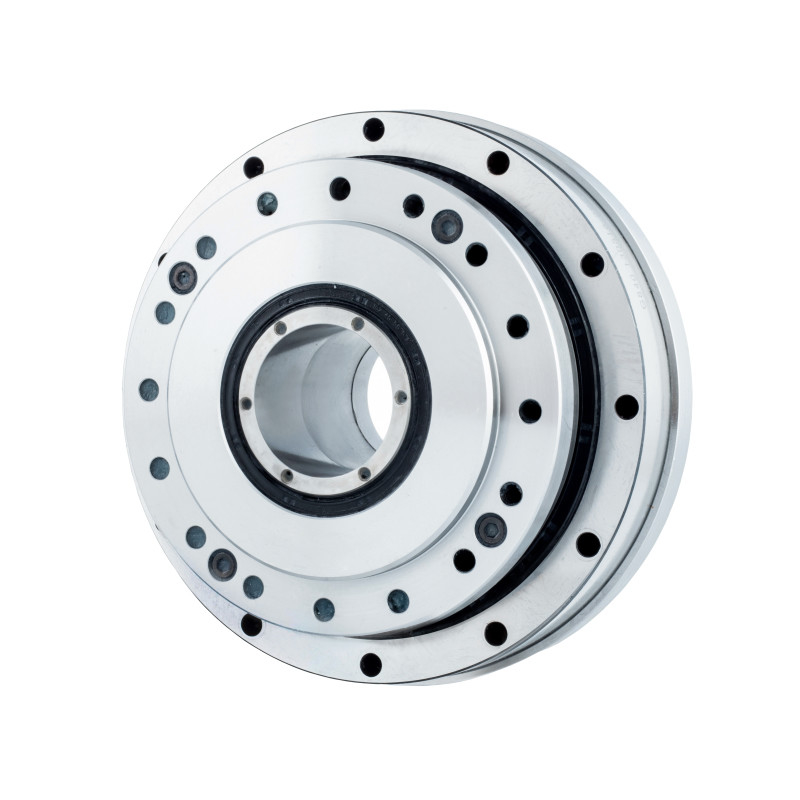

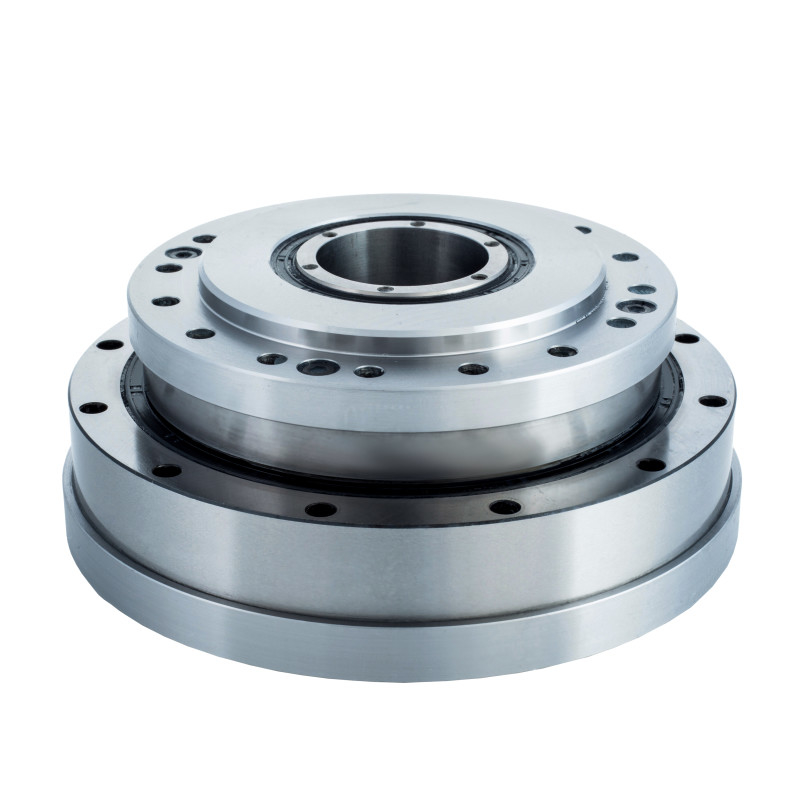

Imagens detalhadas
Principais atributos do redutor de ondas de tensão ultraplacas da série LHD - III | |||
Produto | Redutor de ondas de tensão ultra-planas | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100 | ||
Reacção
|
Menos de 20 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
8500 r/min | ||
Design da Vida
|
10000 horas | ||
Modelo
|
14, 17, 20, 25, 32 | ||
Peso
|
00,34 a 1,9 kg | ||
Garantia | 1 ano |
Aplicações
![]() |
![]() |
![]() |
Robôs Industriais | Aeronáutica | Sistemas de embalagem |
