Compacto Ultra Thin Harmonic Drive Utilização Industrial caixa de engrenagens harmônica

Caixas de engrenagem compactas para ondas de tensão

Caixas de engrenagem de ondas de tensão Rolamentos

Redução da velocidade harmônica compacta

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Modelo 14, 17, 20, 25, 32

Contacte-nos

Solicite um orçamento

Compacto Ultra Thin Harmonic Drive Utilização Industrial caixa de engrenagens harmônica

Detalhes do produto

Produto:

LHD - I Ultra - Dispositivo Harmônico Plano

Materiais:

Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes

Taxa de redução:

50, 80, 100

Reacção:

≤ 20 sec. de arco

Velocidade média de entrada:

3500 r/min

Velocidade máxima de entrada:

8500 R/min

Design da Vida:

10 000 horas

Modelo:

14, 17, 20, 25, 32

Peso:

00,34 a 1,9 kg

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Peso leve 2,47 kg Modelo 32 Redutor de onda de tensão Unidades de engrenagem harmônica de baixa contração

Obtenha o melhor preço

Modelo 25 Redutor de Ondas de Tensão Ultralight Harmonic Gear Units

Obtenha o melhor preço

Alta taxa de redução LSN série Modelo 20 Redutor de onda de tensão 0,73kg unidades de engrenagem de peso leve

Obtenha o melhor preço

Compacto e leve Design LSN série de redução de onda de tensão Modelo 14 unidades de engrenagem

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Compacto Ultra Thin Harmonic Drive

Name: Compacto Ultra Thin Harmonic Drive Utilização Industrial caixa de engrenagens harmônica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modelo 14, 17, 20, 25, 32
Availability: InStock

Descrição do produto

A unidade de transmissão harmônica da série LHD-I é a unidade de transmissão de onda de tensão ultraplata de alta capacidade de binário.

As unidades harmônicas da série LHD - I são concebidas com um layout compacto e simples para facilitar a integração, ajudam a oferecer uma pequena pegada e peso reduzido para aplicações de espaço limitado.

Estes redutores de engrenagem harmônica ultra-planos são altamente adequados para uso como juntas de terminação de robô e redutores de terminação do cliente

Características fundamentais

Estrutura ultra-chata
Design compacto e simples
Pequeno tamanho e leve
Alta capacidade de binário e elevada rigidez
Entrada e saída coaxial

Tabela de parâmetros nominais da unidade harmônica da série LHD

Modelo	Taxa de redução	Torque nominal a 2000 r/min de entrada	Torque máximo admissível ao arranque e à parada	Valor máximo admissível para o binário médio de carga	Torque momentâneo máximo admissível	Velocidade de rotação máxima admissível (grease)	Velocidade de rotação média admissível de entrada (grease)	Reacção	Peso	Vida útil do projeto
		Torque nominal a 2000 r/min de entrada	Torque máximo admissível ao arranque e à parada	Valor máximo admissível para o binário médio de carga	Torque momentâneo máximo admissível	Velocidade de rotação máxima admissível (grease)		Reacção	Peso	Vida útil do projeto
		Nm	Nm	Nm	Nm	r/min	r/min	Arco Sec	Quilos	Horário
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

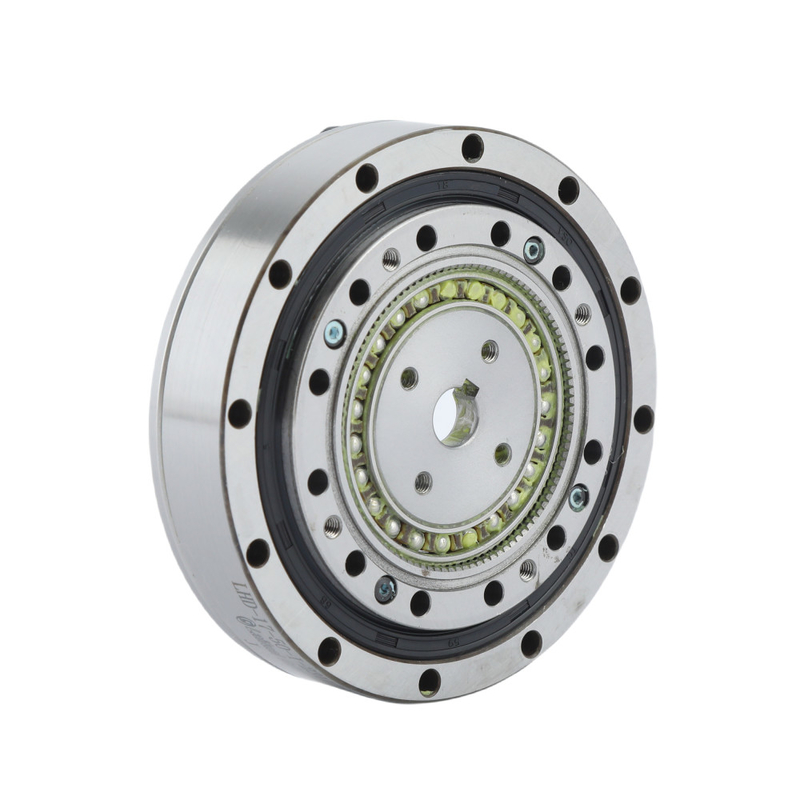

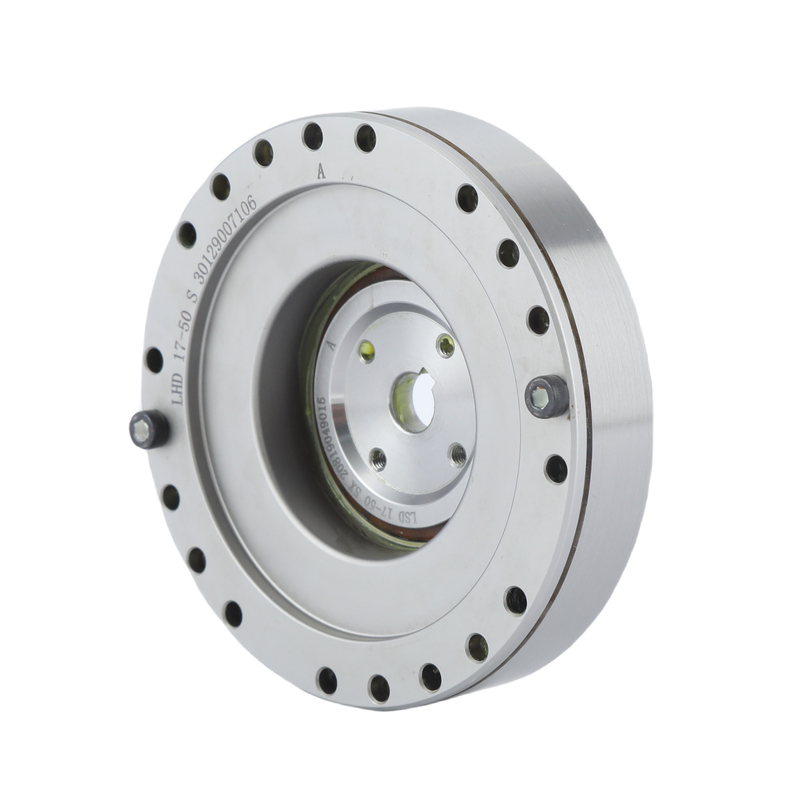

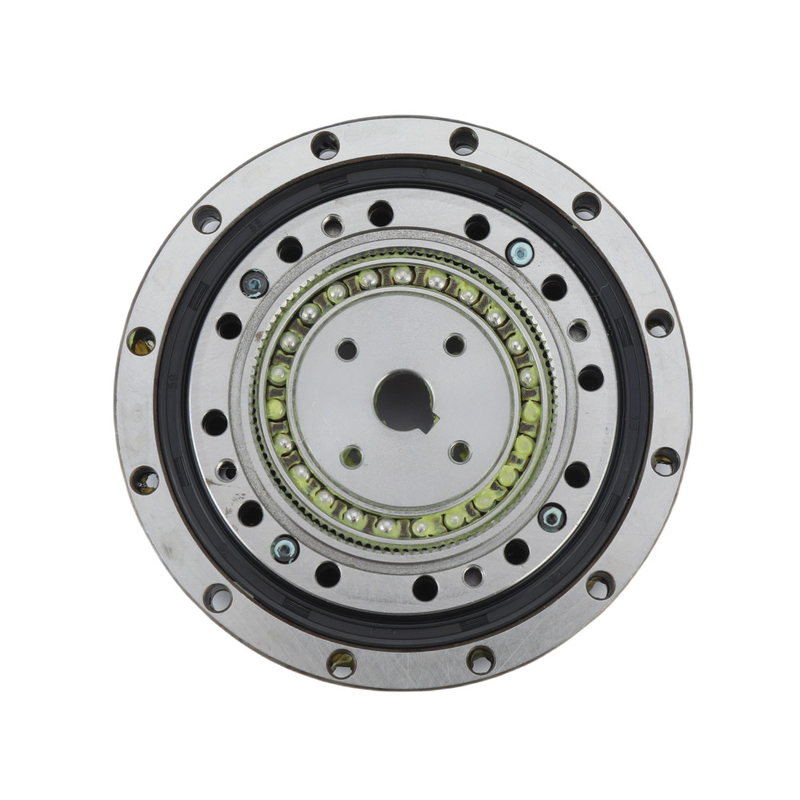

Imagens detalhadasde motor armônico da série LHD

Atributos-chave da caixa de engrenagens de redução harmônica ultra plana
Produto	Acionamento harmônico ultra-plano
Materiais	Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes
Taxa de redução	50, 80, 100
Reacção	Menos de 20 segundos de arco
Velocidade média de entrada	3500 r/min
Velocidade máxima de entrada	8500 r/min
Design da Vida	10000 horas
Modelo	14, 17, 20, 25, 32
Peso	00,34 a 1,9 kg
Garantia	1 ano

Aplicações


Robô Industrial	Aeronáutica	Sistema de fabrico

Download de desenhos PDF

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
