Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Modelo 14, 17, 20, 25, 32
Descrição do produto
Os motores harmônicos da série LSD-I são conhecidos como os ultra-planos.onda de deformaçãounidades de engrenagem.
Este projeto flexível proporciona excelente precisão de posicionamento e rotação
Estes impulsionadores harmônicos ultra-planossão altamente adequados para ser utilizados como juntas de terminação de robôs e reductores para o cliente final.
Características principais da série LSD Harmonic Drive
Tabela de parâmetros nominais do LSD - série I
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
14 | 50 | 3.7 | 0.38 | 12 | 1.2 | 4.8 | 0.49 | 24 | 2.4 | 8500 | 3500 | ≤ 20 | 0.37 | 9000 |
80 | 5.4 | 0.55 | 16 | 1.6 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
100 | 5.4 | 0.55 | 19 | 1.9 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
17 | 50 | 11 | 1.1 | 23 | 2.3 | 18 | 1.9 | 48 | 4.9 | 7300 | 3500 | ≤ 20 | 0.49 | 9000 |
80 | 15 | 1.5 | 29 | 3 | 19 | 1.9 | 61 | 6.2 | 10000 | |||||
100 | 16 | 1.6 | 37 | 3.8 | 27 | 2.8 | 71 | 7.2 | 10000 | |||||
20 | 50 | 17 | 1.7 | 39 | 4 | 24 | 2.4 | 69 | 7 | 6500 | 3500 | ≤ 20 | 0.68 | 9000 |
80 | 24 | 2.4 | 51 | 5.2 | 33 | 3.4 | 89 | 9.1 | 10000 | |||||
100 | 28 | 2.9 | 57 | 5.8 | 34 | 3.5 | 95 | 9.7 | 10000 | |||||
25 | 50 | 27 | 2.8 | 69 | 7 | 38 | 3.9 | 127 | 13 | 5600 | 3500 | ≤ 20 | 1.25 | 9000 |
80 | 44 | 4.5 | 96 | 9.8 | 60 | 6.1 | 179 | 18 | 10000 | |||||
100 | 47 | 4.8 | 110 | 11 | 75 | 7.6 | 184 | 19 | 10000 | |||||
32 | 50 | 53 | 5.4 | 151 | 15 | 75 | 7.6 | 268 | 27 | 4800 | 3500 | ≤ 20 | 2.48 | 9000 |
80 | 83 | 8.5 | 213 | 22 | 117 | 12 | 398 | 41 | 10000 | |||||
100 | 96 | 10 | 233 | 24 | 151 | 15 | 420 | 43 | 10000 |

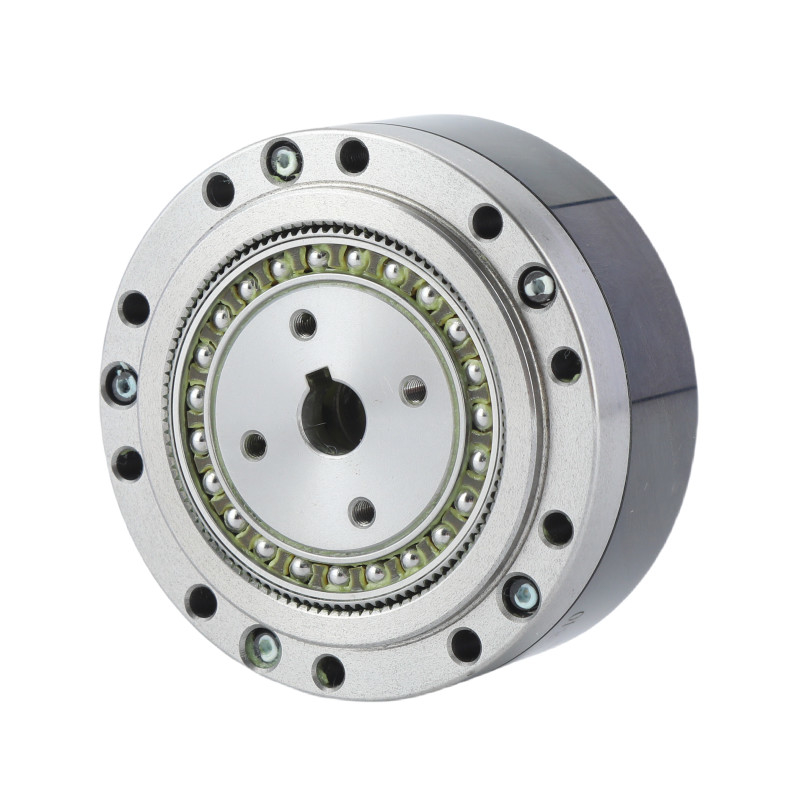

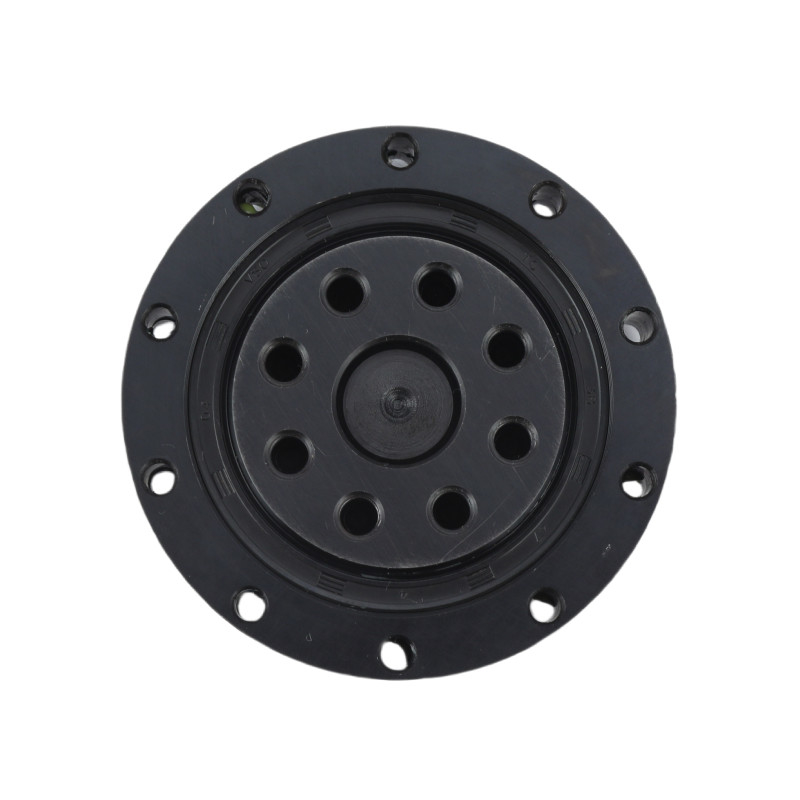

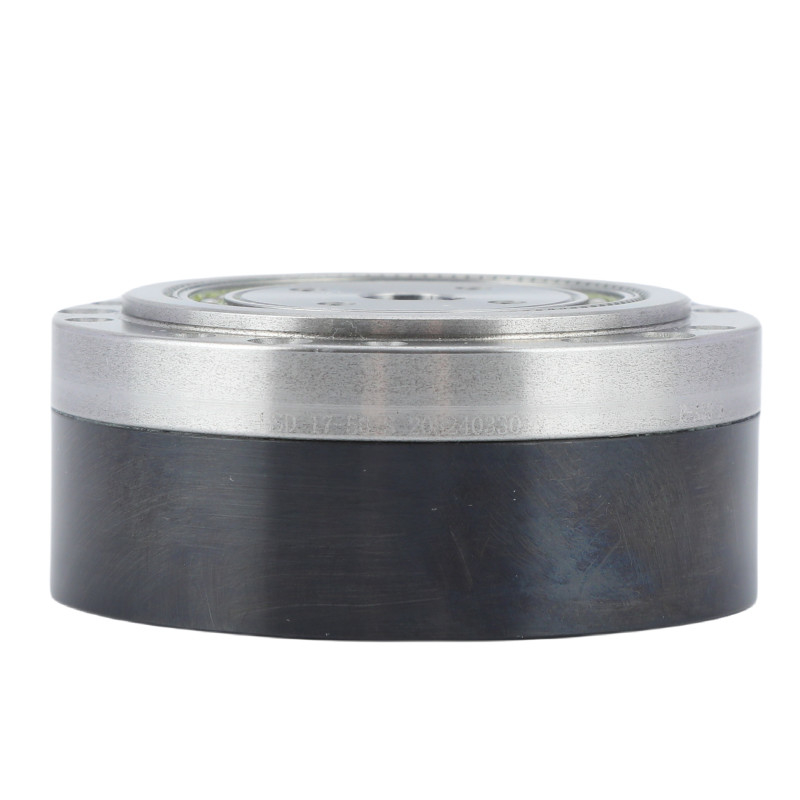

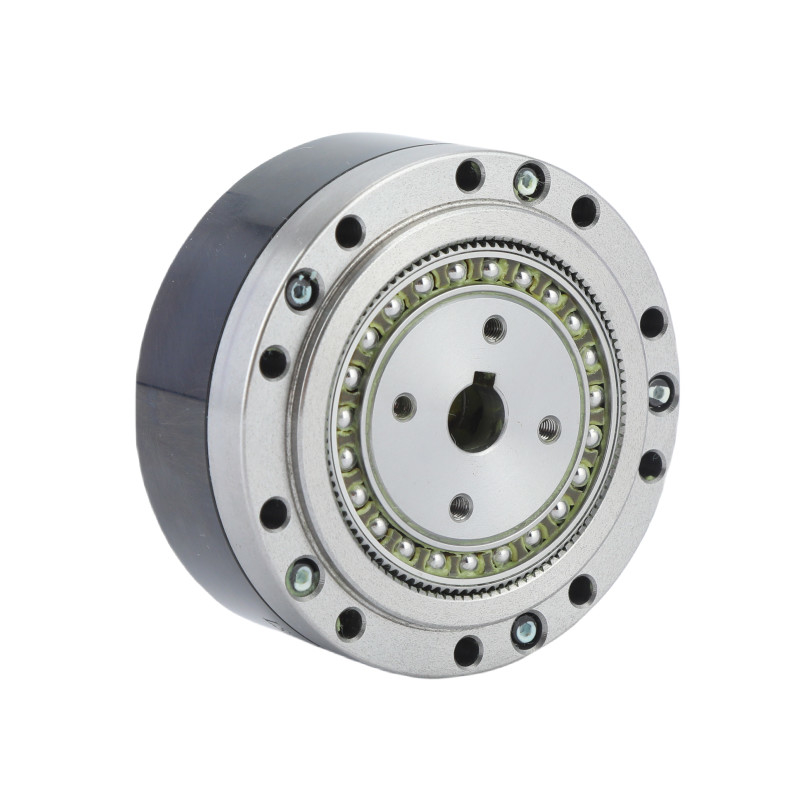

Imagens detalhadas
Principais atributos do LSD - Ultra - Redutor de onda de tensão plana da série I | |||
Produto | Acionamento harmônico ultra-plano | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100 | ||
Reacção
|
Menos de 20 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
8500 r/min | ||
Design da Vida
|
10000 horas | ||
Modelo
|
14, 17, 20, 25, 32 | ||
Peso
|
00,37 a 2,48 kg | ||
Garantia | 1 ano |
Aplicações
![]() |
![]() |
![]() |
![]() |
Sistemas de Fabricação | Sistemas de embalagem | Robôs Humanoides | Dispositivos médicos |
Download de desenhos PDF
LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf
LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf
