Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:
Modelo 8, Modelo 11
Descrição do produto
As unidades de transmissão harmônica do modelo 8 e do modelo 11 das séries LS e LH são conhecidas como redutor de onda de deformação em miniatura.
Os redutores de ondas de tensão miniatura da série LS e LH fornecem alta precisão de posicionamento em um pacote muito compacto.
Estes motores harmónicos são adequados para aplicações de semicondutores e robótica, especialmente para os eixos de extremidade dos braços de pequenos robôs industriais e colaborativos,Máquinas industriais em que o peso é um fator crítico.
Características fundamentais
• Compacto e leve
• Alta precisão de posicionamento
• Alta capacidade de binário
• Alta capacidade de carga radial, axial e de momento
• Disponível três rácios de redução: 50:1 a 100:1
Tabela dos parâmetros nominais da série LS
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 |
Tabela de parâmetros nominais da série LH
Modelo | Taxa de redução | Torque nominal a 2000 r/min de entrada | Torque máximo admissível ao arranque e à parada | Valor máximo admissível para o binário médio de carga | Torque momentâneo máximo admissível | Velocidade de rotação máxima de entrada admissível - O quê? |
Velocidade de rotação média de entrada admissível - O quê? |
Reacção | Peso | Vida útil do projeto | ||||
Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | Quilos | Horário | ||
8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 |

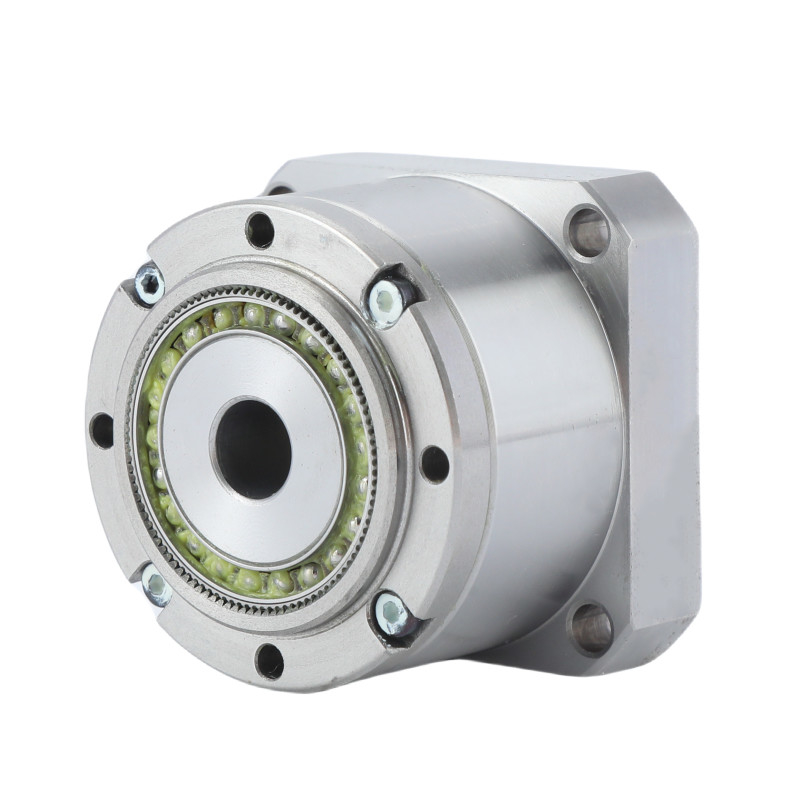

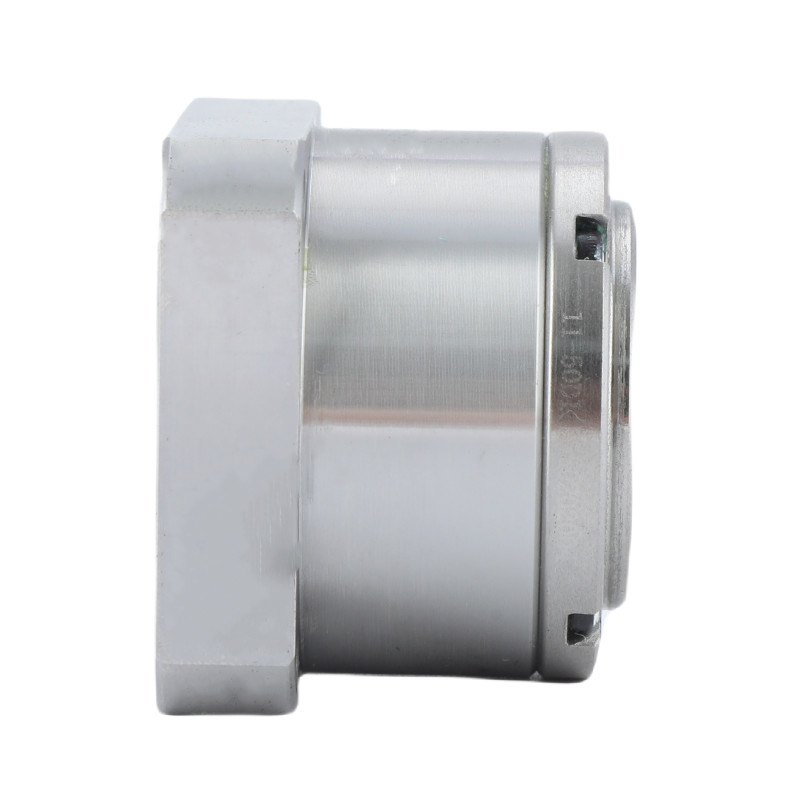

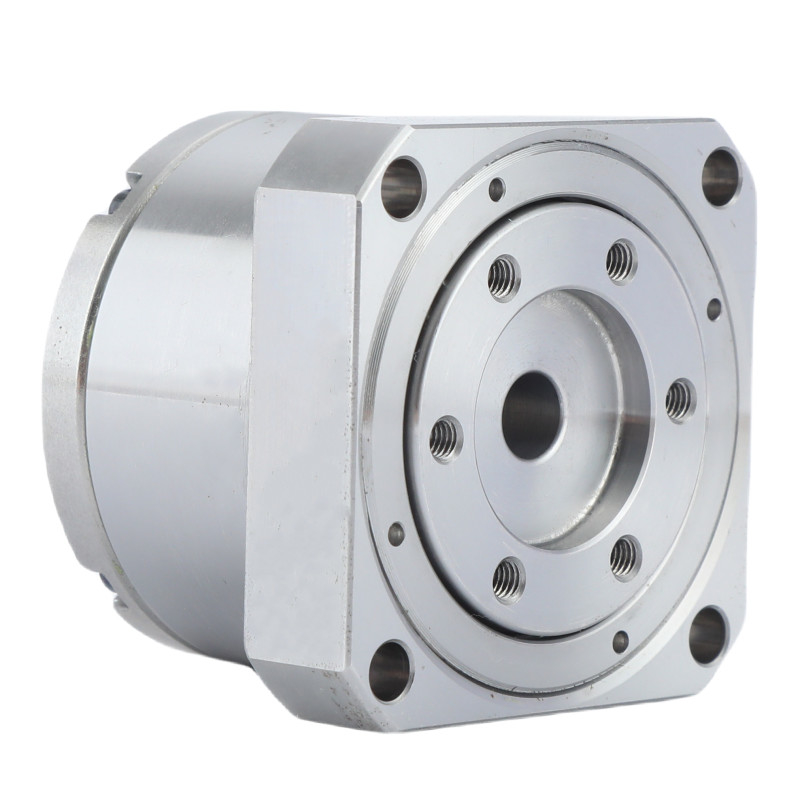

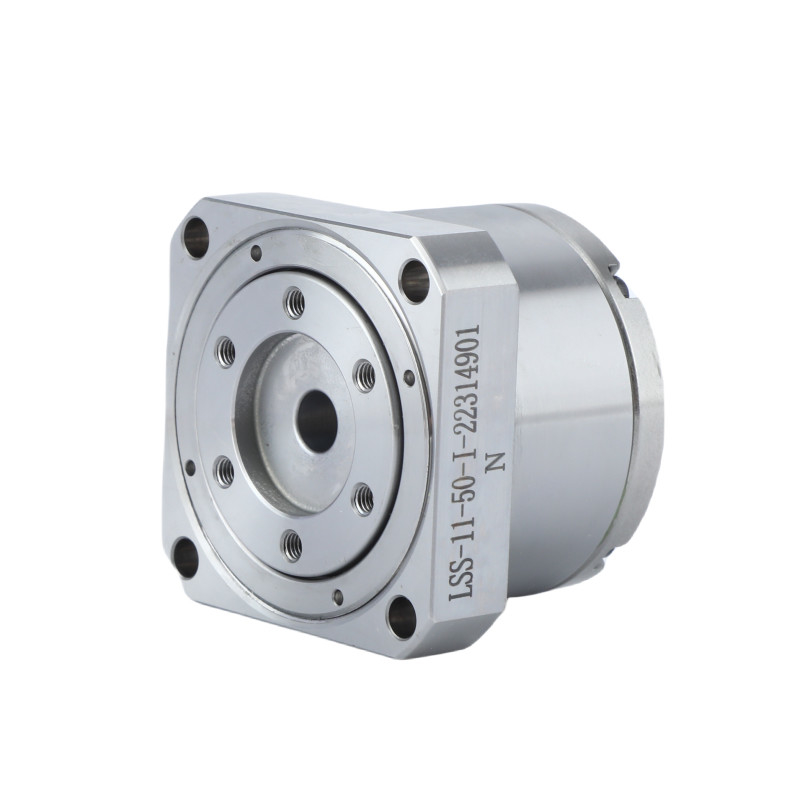

Imagens detalhadas
Atributos-chave doAcionamento Harmônico em Miniatura da série LS e LH | |||
Produto | Mini Redutor de Ondas de Tensão | ||
Materiais
|
Aço, alumínio, poliuretano, rolamentos e vedações, lubrificantes | ||
Taxa de redução
|
50, 80, 100 | ||
Reacção
|
Menos de 30 segundos de arco | ||
Velocidade média de entrada
|
3500 r/min | ||
Velocidade máxima de entrada
|
8500 r/min | ||
Design da Vida
|
10000 horas | ||
Modelo
|
8, 11 | ||
Peso
|
00,06 a 0,27 kg | ||
Garantia | 1 ano |
Aplicação
Os motores harmônicos, ou motores de engrenagem harmônica, são mecanismos de engrenagem especializados que são conhecidos por sua precisão e design compacto.Encontram aplicação em diversos campos devido às suas propriedades únicas.
