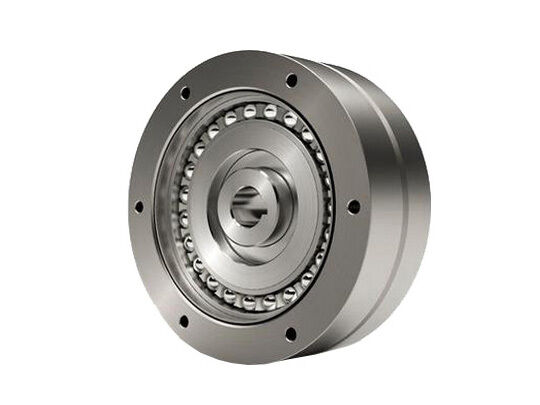

Robô Industrial Circular Spline Coaxial Pancake Harmonic Drive caixa de engrenagens

Detalhes do produto

Razão de redução:

50.80.100.120.160.200.260

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Cartão com espuma

Termos de pagamento

T/T

Habilidade da fonte

2.000.000

Produtos relacionados

Robô Industrial Circular Spline Coaxial Pancake Harmonic Drive caixa de engrenagens

Obtenha o melhor preço

HONPINE Tipo de Copo Motor montado diretamente Mini caixa de engrenagens de acionamento harmónico

Obtenha o melhor preço

Vídeo

Redutor de onda de tensão de alta precisão para robôs

Obtenha o melhor preço

Vídeo

Ultra Flat Zero Backlash Harmonic Drive Gearbox para Robôs Industriais

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Descrição da Caixa de Engrenagens Harmonic Drive FDS

A série FDS de engrenagens diferenciais é dividida em tipo combinado e tipo componente. O tipo combinado visa integrar o mecanismo diferencial em uma única unidade para fácil montagem em equipamentos, e seu alojamento permite a montagem direta de engrenagens de transmissão, polias, etc. O tipo componente busca um design plano e fino, permitindo que os clientes projetem seu próprio alojamento de encapsulamento e otimizem o espaço do dispositivo de acordo com seus requisitos estruturais.
Utilizando o princípio de funcionamento exclusivo da Harmonic Drive, é um dispositivo diferencial ultracompacto capaz de realizar o ajuste fino de fase e tempo durante a operação.

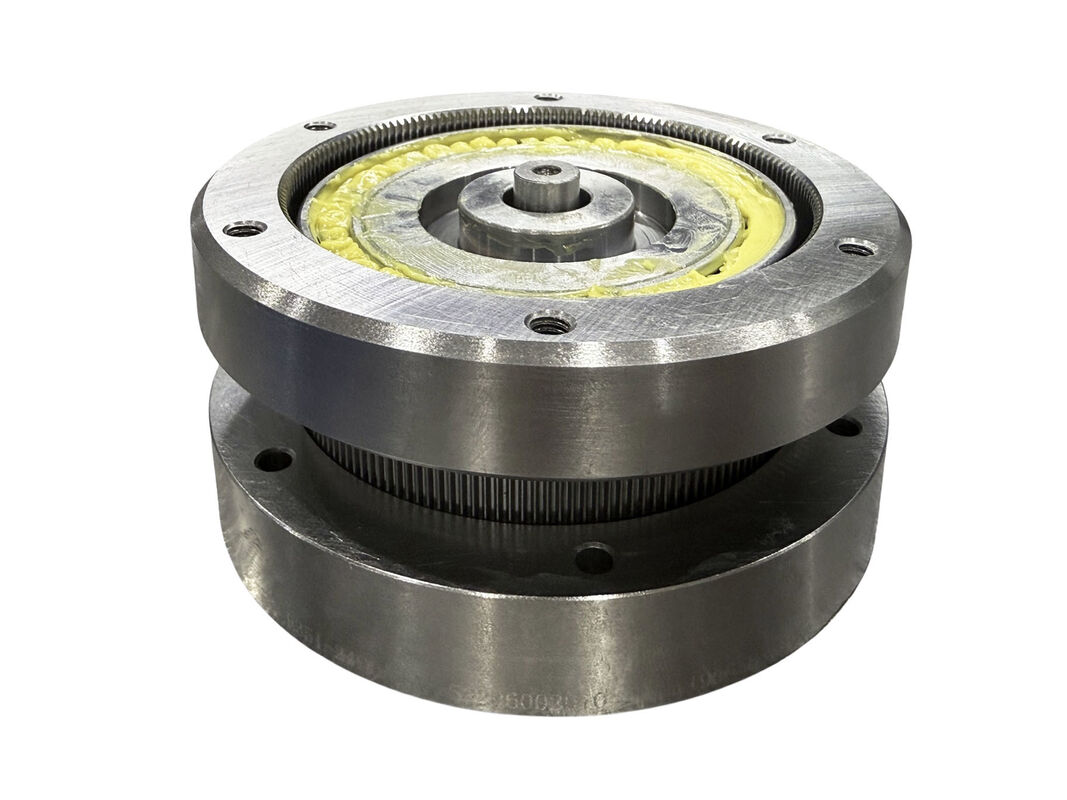

O tipo combinado da série FDS compartilha os mesmos quatro componentes principais do tipo componente pancake, exceto que o tipo combinado inclui flanges de vedação frontal e traseira adicionais e rolamentos de suporte. A série FDS opera no mesmo princípio de funcionamento da série FSG do tipo copo. A forma do flexspline pancake é idêntica à seção transversal da base do flexspline do copo, e os rolamentos do gerador de onda são dispostos em duas fileiras, com a largura do dente da engrenagem circular e do flexspline aumentada para lidar com maior capacidade de torque. Adicionalmente, o tipo pancake incorpora uma engrenagem circular extra com o mesmo número de dentes do flexspline para conexão ao eixo de saída.

Especificação da Caixa de Engrenagens Harmonic Drive FDS

Modelo	Redução Relação	Torque nominal em entrada 2000rpm		Torque de pico em início/parada		Máx. permissível. valor de carga média torque		Instantâneo max. permissível. torque		Máx. permissível. velocidade rotacional de entrada (rpm)	Média permissível. velocidade rotacional de entrada (rpm)	Peso
Modelo	Redução Relação	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Lubrificante graxa	Lubrificante graxa	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
