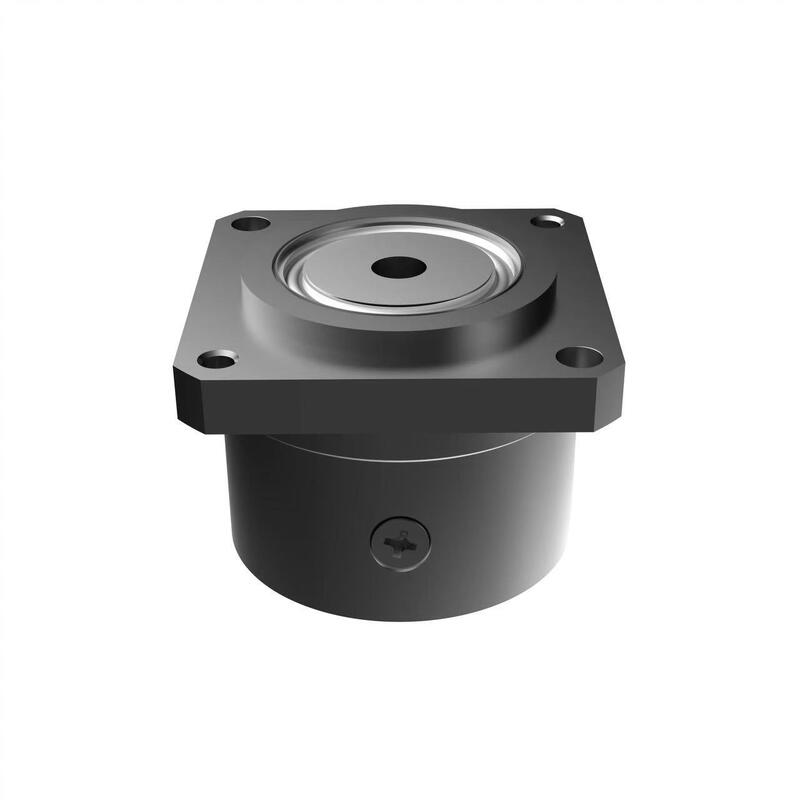

HONPINE Tipo de Copo Motor montado diretamente Mini caixa de engrenagens de acionamento harmónico

Lugar de origem:

China

Marca:

HONPINE

Número do modelo:

LCR

Contacte-nos

Solicite um orçamento

HONPINE Tipo de Copo Motor montado diretamente Mini caixa de engrenagens de acionamento harmónico

Detalhes do produto

Razão da transmissão:

30,50,80,100

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Cartão com espuma

Termos de pagamento

T/T

Habilidade da fonte

2.000.000

Produtos relacionados

Robô Industrial Circular Spline Coaxial Pancake Harmonic Drive caixa de engrenagens

Obtenha o melhor preço

HONPINE Tipo de Copo Motor montado diretamente Mini caixa de engrenagens de acionamento harmónico

Obtenha o melhor preço

Vídeo

Redutor de onda de tensão de alta precisão para robôs

Obtenha o melhor preço

Vídeo

Ultra Flat Zero Backlash Harmonic Drive Gearbox para Robôs Industriais

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Descrição da Caixa de Engrenagens Mini Harmonic Drive CSF

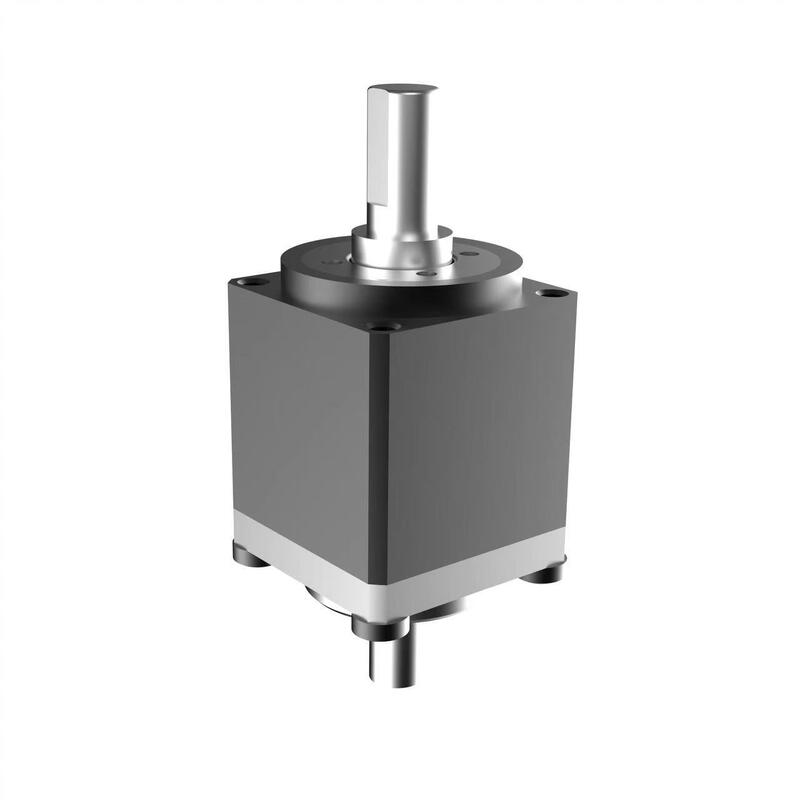

A caixa de engrenagens miniatura da série CSF-mini é desenvolvida para aplicações com requisitos especializados de volume e peso, utilizando um flexspline tipo copo. Esta série oferece exclusivamente produtos modulares pré-montados para uso imediato. O rolamento principal emprega rolamentos de esferas de contato de quatro pontos compactos para suportar diretamente cargas externas. A série CSF-mini inclui dois tipos: o tipo montado no motor (2XH) e o tipo com entrada de eixo (1U) que suporta formas de entrada como correias, engrenagens e acoplamentos. Selecione o modelo mais adequado com base nos seus requisitos de projeto mecânico.

Características da Caixa de Engrenagens Mini Harmonic Drive CSF

● Tamanho compacto e design leve

● Estrutura compacta e simplificada

● Excelente precisão rotacional e precisão de posicionamento

● Configuração coaxial de entrada e saída

Especificação da Caixa de Engrenagens Mini Harmonic Drive HONPINE CSF

Modelo		Relação de Engrenagem	Torque nominal na entrada 2000rpm[N.m]	Torque de pico permissível durante partida e parada[N.m]	Valor máximo permissível do torque médio de carga[N.m]	Torque permissível instantâneo máximo[N.m]	Velocidade máxima de entrada permissível[rpm]	Velocidade média de entrada permissível[rpm]	Folga da Engrenagem (arcsec)	1/4GD[kgcm2]	Massa (kg)
CSF Série	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
