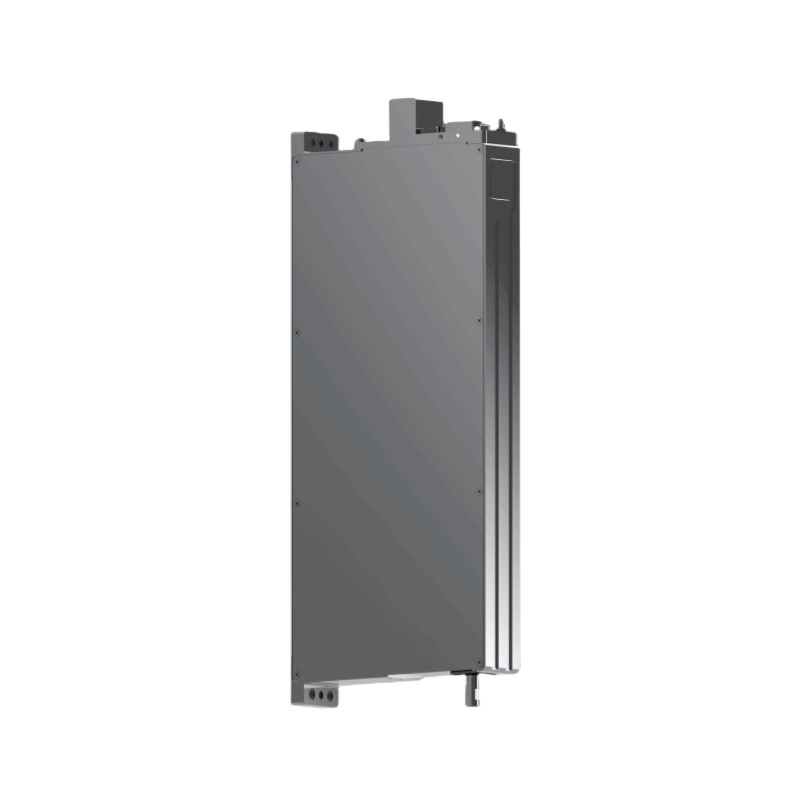

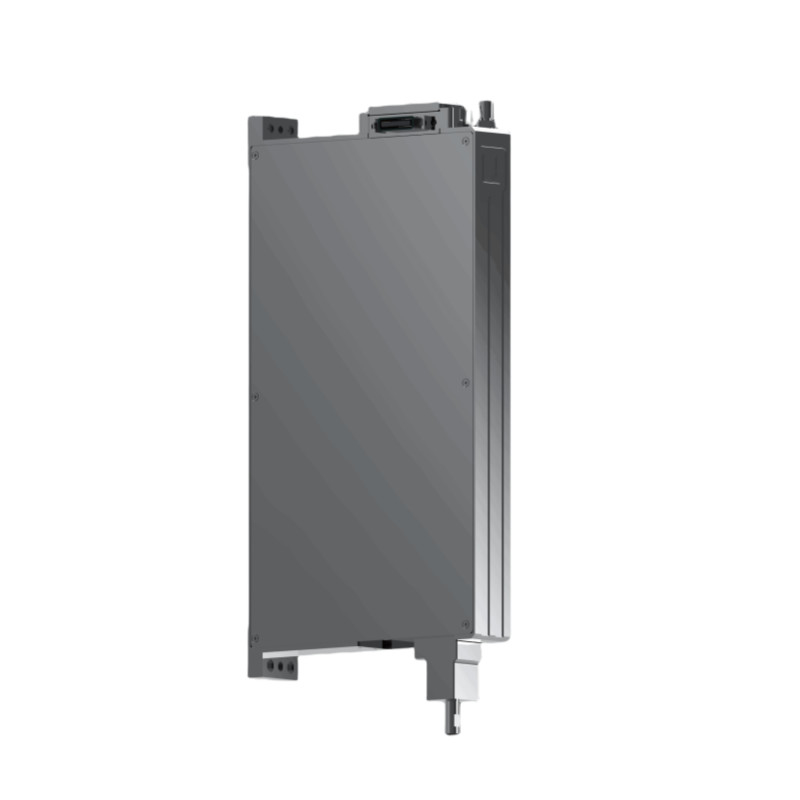

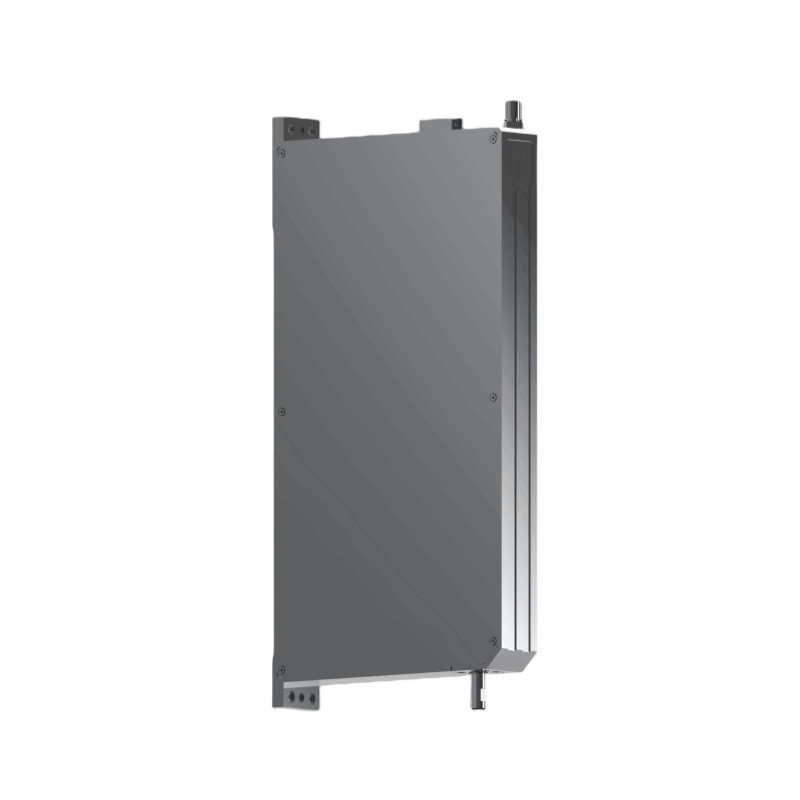

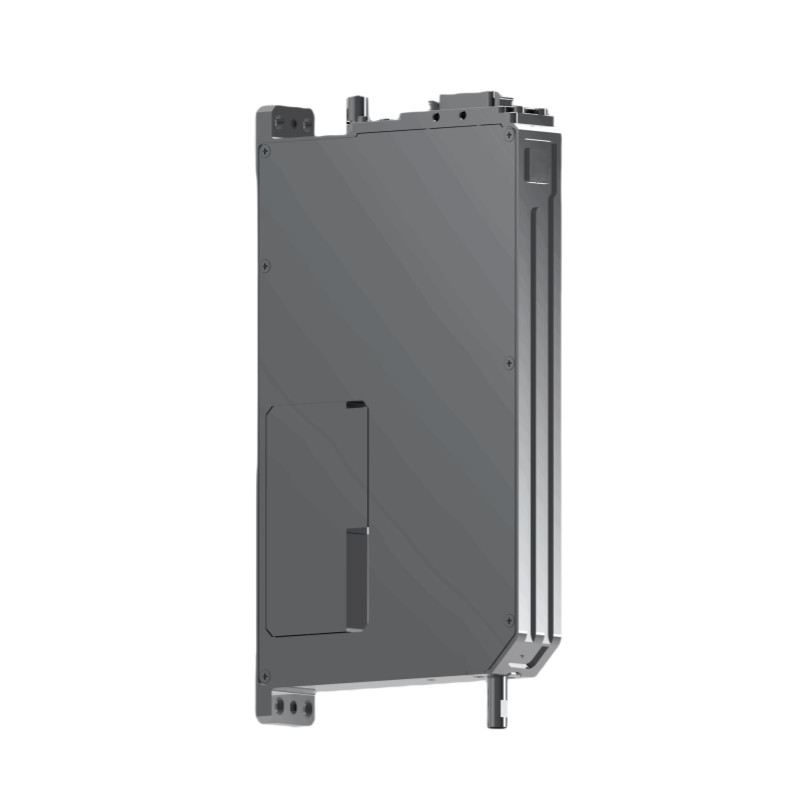

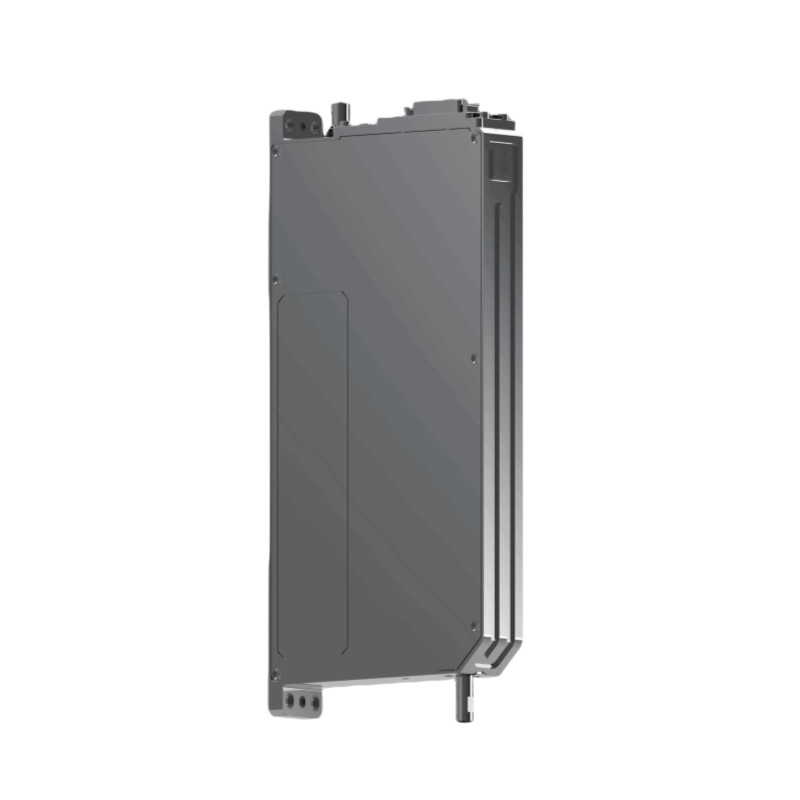

Name: Actuador linear rotativo da série LRA de alta precisão para montagem de módulos de câmera
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série LRA
Availability: InStock

Para casa > produtos > Máquina de agarrar eléctricamente >

Actuador linear rotativo da série LRA de alta precisão para montagem de módulos de câmera

Actuador linear rotativo da série LRA

Actuador rotativo linear de alta precisão

Reunião do módulo da câmara Actuador linear rotativo

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série LRA

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Aplicação do sistema de retenção paralelas elétricas da série LRA

Eixo Z - curso ajustável:

15 - 60 mm

Eixo Z - empuxo contínuo:

10 - 12 N

Eixo Z - empuxo máximo:

20 - 40 N

Constante de força do eixo Z:

6 - 10 N

Eixo Z - corrente contínua:

1 - 1,6 A

Eixo Z - corrente máxima:

3 - 6 A

Eixo Z - Resolução do codificador linear:

0,2 μm

Posição do eixo Z, precisão de posicionamento repetido:

± 2 um

Precisão de controlo da força (20-50 g):

± 3 g

Precisão de controlo da força (50-300 g):

± 3 g

Parâmetros corporais - Peso corporal:

0.7 - 1,5 kg

Conforme as normas internacionais:

CE, RoHS

Termos de pagamento e envio

Quantidade de ordem mínima

a ser negociado

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Aplicação de dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação

Obtenha o melhor preço

Grelha de pesagem de alta precisão da série WEPG para electrónica 3C com função de pesagem em tempo real

Obtenha o melhor preço

ERG - Grelha rotativa de alta precisão da série HP para eletrônica 3C

Obtenha o melhor preço

Vídeo

Grelha de elevação e rotação da série ZRG para eletrônica 3C e fabricação de precisão

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Série LRA

Actuador linear rotativo

Os atuadores rotativos lineares da série LRA da Jodell são compactos e finos, com um movimento linear preciso e um posicionamento flexível com função de pouso suave.que são amplamente utilizados na montagem de chips, montagem de módulos de câmaras, medição da espessura da bateria de lítio, inspecção do painel táctil, teste de teclado e interruptor e outros cenários de aplicação com requisitos de alta precisão.


Controle preciso	Recuperação e colocação de precisão	Tamanho ultra fino	Aterragem suave	Rotação linear

Visão geral do produto
Modelo	LRA15-20	LRA25-20	LRA25-20V	LRA30-23	LRA40-23	LRA60-25
Eixo Z - curso ajustável	15 mm	25 mm	25 mm	30 mm	40 mm	60 mm
Eixo Z - empuxo contínuo	12N	12N	9.5N	10N	10N	10N
Eixo Z - empuxo máximo	39.6N	39.6N	20.9N	35N	35N	35N
Constante de força no eixo Z	7.5N/A	7.5N/A	6.1N/A	10N/A	10N/A	10N/A
Eixo Z - corrente contínua	1.6A	1.6A	1.55A	1A	1A	1A
Eixo Z - corrente máxima	5.3A	5.3A	3.4A	3.5A	3.1A	3.5A
Eixo Z - Resolução do codificador linear	0.2 μm	0.2 μm	0.2 μm	0.2 μm	0.2 μm	0.2 μm
Posição do eixo Z, precisão de posicionamento repetido	±2um	±2um	±2um	±2um	±2um	±2um
Precisão de controlo da força (20-50 g)	± 3 g	± 3 g	± 3 g	± 3 g	± 3 g	± 3 g
Precisão de controlo da força (50-300 g)	± 10 g	± 10 g	± 10 g	± 10 g	± 10 g	± 10 g
Eixo R - ângulo de rotação	± 360°	± 360°	± 360°	± 360°	± 360°	± 360°
Eixo R - resolução do codificador rotativo	Linha 131072	Linha 131072	Linha 131072	Linha 131072	Linha 131072	Linha 131072
Eixo R - precisão de posicionamento da rotação	± 0,01°	± 0,01°	± 0,01°	± 0,01°	± 0,01°	± 0,01°
Eixo R - binário nominal	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m
Eixo R - binário máximo	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m
Eixo R - corrente nominal	0.4A	0.4A	0.4A	0.4A	0.4A	0.4A
Eixo R - corrente máxima	1.4A	1.4A	1.4A	1.4A	1.4A	1.4A
Eixo R - escoamento radial	± 5 μ M (± 1 μ Personalizável	± 5 μ M (± 1 μ Personalizável	± 5 μ M (± 1 μ Personalizável	± 5 μ M (± 1 μ Personalizável	± 5 μ M (± 1 μ Personalizável	± 5 μ M (± 1 μ Personalizável
Parâmetros do corpo - espessura	20 cm	20 cm	20 cm	23 cm	23 cm	25 cm
Parâmetros do corpo principal - tensão	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%
Parâmetros de ontologia - ambiente de utilização	5-40 °, abaixo de 5% RH	5-40 °, abaixo de 5% RH	5-40 °, abaixo de 5% RH	5-40 °, abaixo de 5% RH	5-40 °, abaixo de 5% RH	5-40 °, abaixo de 5% RH
Parâmetros corporais - Peso corporal	0.70kg	0.74kg	0.89kg	1.27kg	1.25kg	1.5 kg

Aplicação


Semicondutores	3C Eletrónica	Automóveis e produtos relacionados	Fabricação de precisão	Equipamento elétrico	Bateria de lítio
