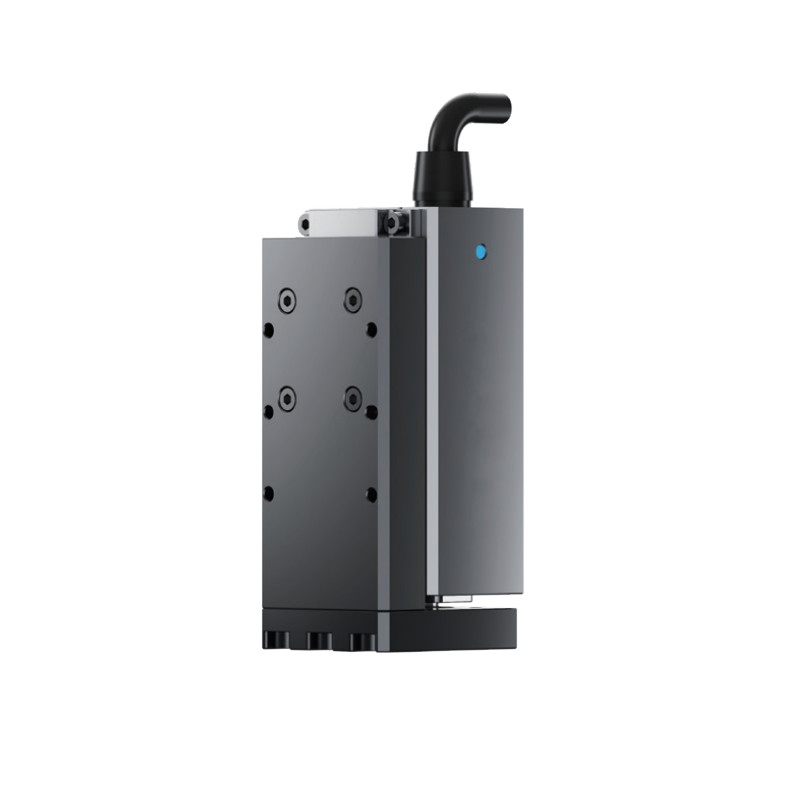

Name: Tabela de deslizamento elétrico linear miniatura de tamanho ultra fino da série ELS com alta densidade de energia
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série ELS
Availability: InStock

Para casa > produtos > Máquina de agarrar eléctricamente >

Tabela de deslizamento elétrico linear miniatura de tamanho ultra fino da série ELS com alta densidade de energia

Tabela de deslizamento elétrico linear da série ELS

Tabela de deslizamento elétrico linear ultra fina

Lugar de origem:

China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série ELS

Conversar

Falem Agora.

Detalhes do produto

Produto:

Tabela de deslizamento elétrico linear da série ELS

Nível de protecção:

IP40

Torque de carga dinâmico admissível Mx:

12.5 N·m

Torque de carga dinâmico admissível:

10 N·m

Torque de carga estático admissível Mx:

32 N·m

Tipo de motor:

Servo motor DC

Poder avaliado W:

20W

Corrente máxima A:

A atual avaliado:

1.5A

Tensão avaliado V:

C.C. 24V ±10%

Conforme as normas internacionais:

CE, FCC, RoHS

Termos de pagamento e envio

Quantidade de ordem mínima

A negociar

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Aplicação de dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação para dispositivos de fixação

Obtenha o melhor preço

Grelha de pesagem de alta precisão da série WEPG para electrónica 3C com função de pesagem em tempo real

Obtenha o melhor preço

ERG - Grelha rotativa de alta precisão da série HP para eletrônica 3C

Obtenha o melhor preço

Vídeo

Grelha de elevação e rotação da série ZRG para eletrônica 3C e fabricação de precisão

Obtenha o melhor preço

Contacte-nos

Falem Agora.

Descrição do produto

Série ELS

cilindro miniatura do tipo de mesa elétrica

A série ELS é um cilindro miniatura de tipo mesa elétrica desenvolvido e fabricado independentemente pela Jodell, com alta densidade de energia, capacidade de carga pesada e design compacto.Pode ser aplicado a vários cenários de aplicação para completar tarefas complexas, como escolher e colocar, arranjo e manuseio.


Acionamento e controlo integrados	Alta precisão de posicionamento	Tecnologia de controlo em circuito fechado de accionamento directo	Tamanho ultra fino

Visão geral do produto

Modelo	ELS-SW	ELS-SW	ELS-SW	ELS-30	ELS-30	ELS-30	ELS-50	ELS-50	ELS-50
Total de viagens	30,50 mm	30,50 mm	30,50 mm	30 mm	30 mm	30 mm	50 mm	50 mm	50 mm
Chumbo de parafuso de chumbo, mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm
Propulsão nominal N	100 N	50N	30N	100 N	50N	30N	100 N	50N	30N
Propulsão mínima N	30N	15N	9N	30N	15N	9N	30N	15N	9N
Velocidade máxima mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s
Aceleração máxima G	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Peso máximo portátil - kg horizontal	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg
Peso máximo portátil - kg vertical	1.5 kg	0.75kg	0.5 kg	1.5 kg	0.75kg	0.5 kg	1.5 kg	0.75kg	0.5 kg
Precisão de repetição da posição em mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm	± 0,02 mm
Largura do corpo em mm	36 mm	36 mm	36 mm	45 mm	45 mm	45 mm	45 mm	45 mm	45 mm
Descrição da função	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão	Modo de posição/modo de empurrão
Protocolo de comunicação	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)	Construído em: Modbus RTU (RS485)
Protocolo de comunicação	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional	Ligação digital de E/S, IO opcional
Ambiente de utilização recomendado	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC	0~40°C, < 85% HRC
Método de saída do cabo de interface	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral	Saída traseira/saída lateral
Duração de vida	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km	50 milhões de viagens de ida e volta/5000 km
Voltagem nominal V	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%
Corrente nominal A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A
Corrente máxima A	3A	3A	3A	3A	3A	3A	3A	3A	3A
Potência nominal W	20W	20W	20W	20W	20W	20W	20W	20W	20W
Tipo de motor	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua	Servomotor de corrente contínua
Torque de carga estático admissível Mx	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m
Torque de carga estático admissível	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m
Torque de carga estático admissível Mz	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m
Torque de carga dinâmico admissível Mx	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m
Torque de carga dinâmico admissível	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Torque de carga dinâmico admissível Mz	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Nível de protecção	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40
Conforme as normas internacionais	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS
Método de instalação	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa	Instalação horizontal, instalação vertical, instalação lateral, instalação de teto suspensa

Aplicação

3C Eletrónica	Bateria de lítio	Fabricação de precisão	- Não.Equipamento elétrico	Automóveis e produtos relacionados	Educação
