Name: Redutor especial de alto binário de alta rigidez para grandes máquinas de dobra
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: O número de veículos de transporte deve ser indicado.
Availability: InStock

Para casa > produtos > Redutor planetário >

Redutor especial de alto binário de alta rigidez para grandes máquinas de dobra

Redutor de binário de alta tensão

Redutor especial para grande máquina de dobra

Redutor de engrenagens de alta rigidez e de alto binário

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

O número de veículos de transporte deve ser indicado.

Contacte-nos

Solicite um orçamento

Detalhes do produto

Product:

Special Reducer Gearboxes

Model:

TTGV/TTGH150-TTGV/TTGH390

Backlash:

≤7-10 Arc.min

Ratio:

1/15~1/100

Capacity:

1.0KW~30KW

Rated output torque:

600NM~15000NM

Mounting direction:

H-shaft horizontal, V-shaft downward, W-shaft upward, N-shaft any direction

Warranty:

1 Year

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Caixa de engrenagens de redução planetária da série ND do Planetário integrada

Obtenha o melhor preço

Vídeo

ODM ISO9001 Redutor de caixa de engrenagens planetária IP65 impermeável

Obtenha o melhor preço

Vídeo

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM

Obtenha o melhor preço

Vídeo

Transmissão de potência caixa de engrenagens de ângulo direito eixo oco acionamento personalizado

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Malha multi-dentes, alta rigidez, alto binário, longa vida útil, extremamente adequado para máquinas de alto impacto e substituído por redutor de engrenagem planetária de dois estágios.

Resumo

Tipo: TTGV/TTGH15 0-TTGV/TTGH390

Reacção negativa: ≤ 7-10 arc.min

Relação: 1/15 - 1/100
Capacidade: 1,0 kW - 30 kW
Torque de saída nominal: 600NM-15000NM

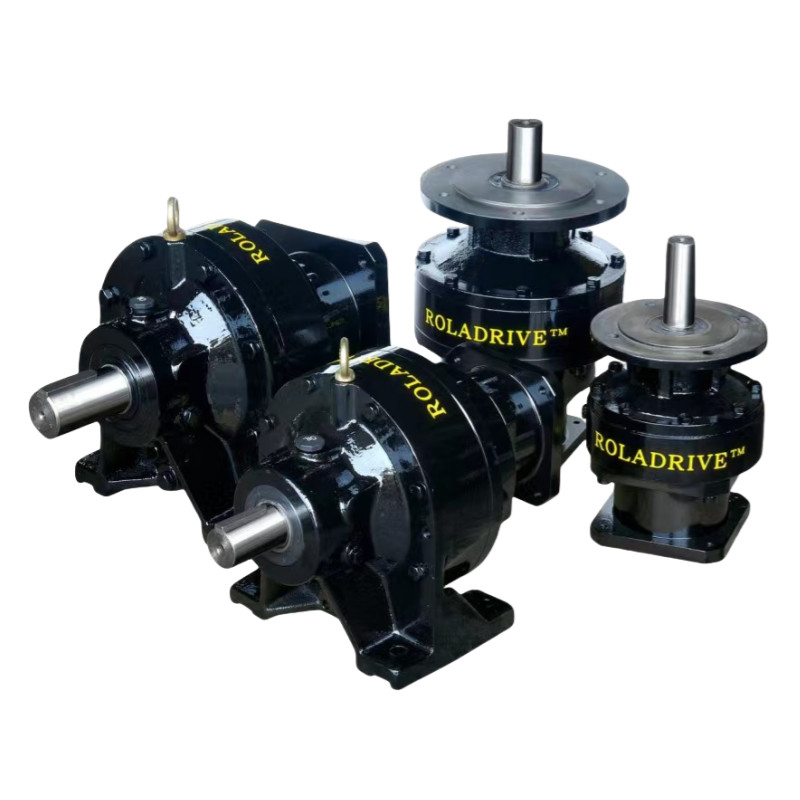

Redutor especial de alto binário de alta rigidez para grandes máquinas de dobra 0

Tabela de especificações técnicas TTGV/TTGH Tabela de especificações técnicas TTGV/TTGH
Especificações		TTGV-110 TTGH-110	TTGV-150 TTGH-150	TTGV-150 TTGH-150	TTGV-220 TTGH-220	TTGV-270 TTGH-270	TTGV-330 TTGH-330	TTGV-390 TTGH-390	TTGV-450 TTGH-450	TTGV-550 TTGH-550	TTGV-650 TTGH-650
Relação		15/20/25/30	15/20/25/30	15/20/25/30	15/20/25/30	15/20/25/30	15/20/25/30	15/20/25/30	20/25/30/35	20/25/30/35	20/25/30/35
		35/40/50/60	35/40/50/60	35/40/50/60	35/40/50/60	35/40/50/60	35/40/50/60	35/40/50/60	40/50/60/70	40/50/60/70	40/50/60/70
			70/80	70/80/90/100	70/80/90/100	70/80/90/100	70/80/90/100	70/80/90/100	80/90/100/120	80/90/100/120	80/90/100/120
					120	120	120	120	139	139	139
Torque de saída nominal	Nm kgf-m	400	600	1200	2100	5000	9500	15000	22000	40000	58000
Torque de aceleração	Nm kgf-m	1200	1800	3600	6300	15000	28500	45000	66000	120000	174000
Torque máximo admissível instantâneo	Nm kgf-m	2000	3000	6000	10500	25000	47500	75000	110000	200000	290000
Velocidade nominal de entrada	Número (rpm)	3000	3000	3000	2000	1500	1500	1000	1000	1000	1000
Velocidade máxima de entrada admissível	Nmax (rpm)	2500	5000	5000	4000	2000	2000	1500	1500	1500	1500
Reacção	arco.min	≤ 7.0	≤ 7.0	≤ 7.0	≤ 7.0	≤ 7.0	≤ 8.0	≤ 100	≤ 50	≤ 50	≤ 7.0
Força axial máxima	N	4000	5000	7500	25000	75000	82000	120000	150000	220000	400000
Eficiência de início	%	≥ 90	≥ 90	≥ 90	≥ 90	≥ 90	≥ 90	≥ 85	≥ 85	≥ 85	≥ 85
Ruído	db	< 62	< 63	< 65	< 65	< 70	< 70	< 70	< 70	< 70	< 72
Peso	Quilos	15	33	43	80	136	225	350	515	- Não.	- Não.

PS: a proporção 6~12 pode ser personalizada.

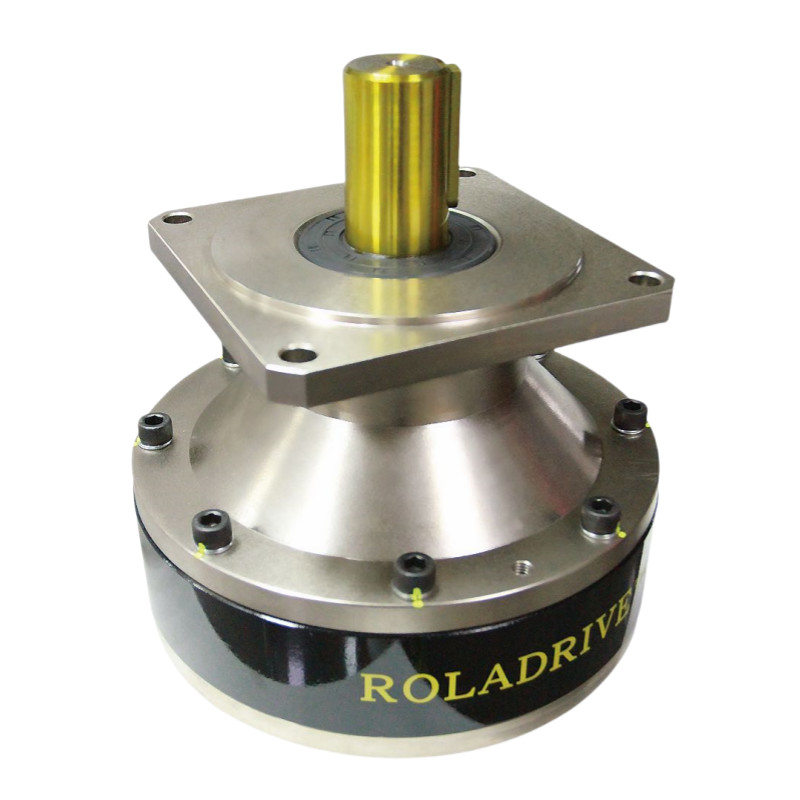

Redutor especial de alto binário de alta rigidez para grandes máquinas de dobra 1
