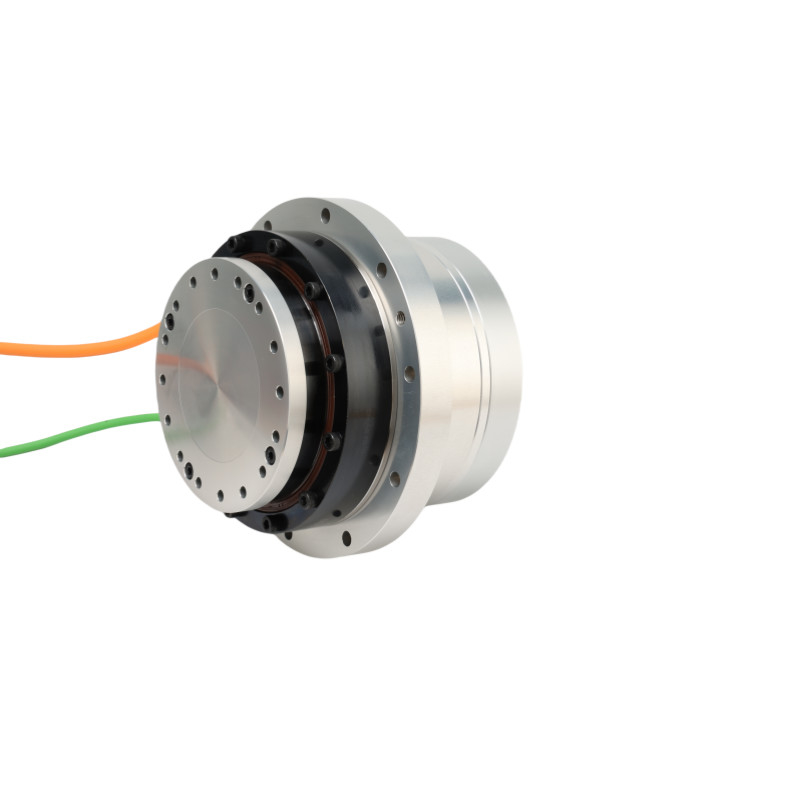

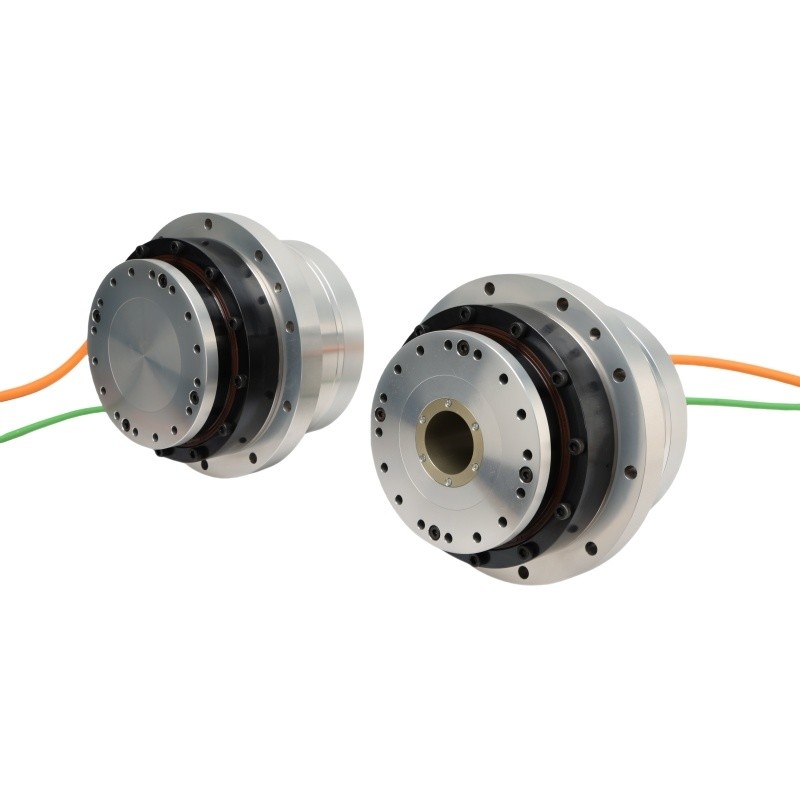

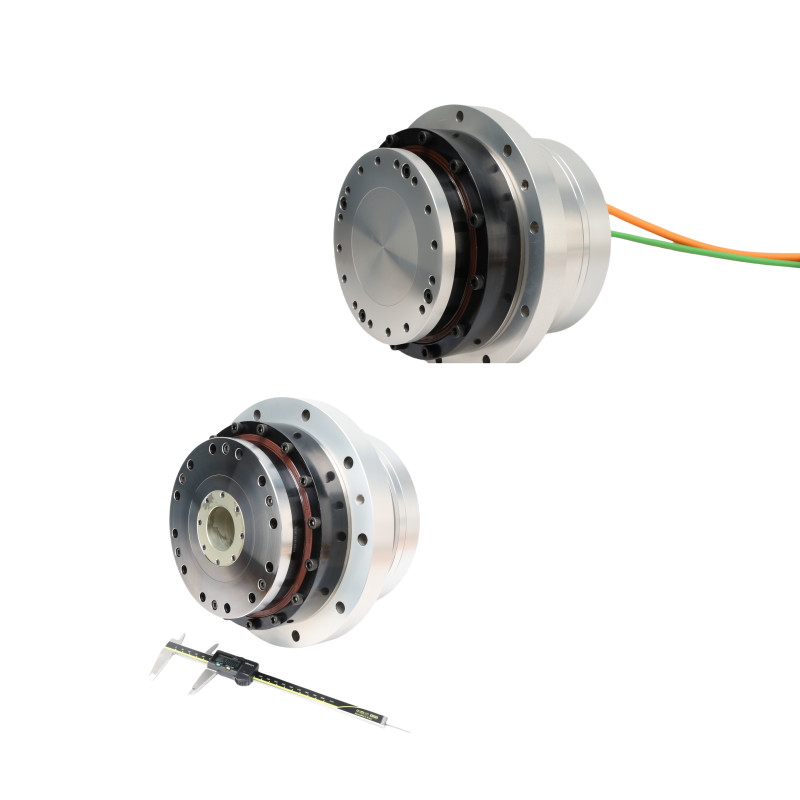

CNC Zero Backlash Motor de braço robótico Actuadores conjuntos personalizados

Motor de braço robótico CNC

Motor do braço robótico Zero Backlash

Actuador de articulações de robôs CNC

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Outlet lateral Atuadores rotativos de flange da série HASF

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Actuadores rotativos da série HASF

Taxa de redução:

51, 81, 101, 121, 161

Número do modelo:

Tipo de codificador:

Codificador absoluto

Número de polos do motor:

Aplicação:

Automação 3C, Máquinas-ferramentas CNC de precisão, Equipamento de polimento de vidro, Robô humanoid

Versão de tensão principal:

AC220V, DC48V

Resolução (revolução de motor única):

23,24 bits

Motor contador de voltas múltiplas:

16bits

Características chaves:

Integração, alto desempenho, zero reação negativa, longa vida útil, baixo ruído

Design da Vida:

10 000 horas

Graus de proteção:

Tipo totalmente fechado, auto-refrigeração (IP65)

Força dielétrica:

AC1500V/ 1 minuto

Resistência ao isolamento:

Mais de 100 MΩ ((DC500V)

Classe de isolamento:

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Atuadores de eixo oco rotativos da série HAT integrados com servo-acionamento harmónico de potência

Obtenha o melhor preço

Vídeo

Reacção zero Grande eixo oco atuador rotativo robô conjunto série HAMF

Obtenha o melhor preço

Vídeo

ODM Actuador de eixo oculto de braço robótico motor de articulação para máquina de corte a laser

Obtenha o melhor preço

Vídeo

Motor do braço robótico de acionamento harmónico de eixo oco da série HAMF

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Reacção negativa zero Solid Shaft HASF Série Long Life Flanged Actuadores Rotativos Para Robótica

Name: CNC Zero Backlash Motor de braço robótico Actuadores conjuntos personalizados
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Outlet lateral Atuadores rotativos de flange da série HASF
Availability: InStock

Descrição do produto

Os atuadores rotativos são dispositivos mecânicos concebidos para produzir movimento de rotação ou binário em torno de um eixo central.

Os atuadores rotativos encontram ampla aplicação em várias indústrias devido à sua capacidade de converter fluido ou energia elétrica em movimento rotativo ou torque.Aqui estão algumas aplicações específicas onde os atuadores rotativos são comumente usados em automação industrial como braços robóticos, transportadores e manipulação de materiais, sistemas de transmissão e máquinas de embalagem.

Aplicações dos atuadores rotativos

Automatização industrial:Usado em robótica, transportadores, máquinas de embalagem e outros sistemas automatizados.

Aeronáutica:É crítico nas superfícies de controlo de voo, no trem de aterragem e no posicionamento por satélite.

Automóveis:Servidor de direcção, controlo do acelerador, sistemas de transmissão.

Energia e serviços públicos:Atuação de válvulas, sistemas de localização solar.

Serviços médicos e de saúde:Equipamento de diagnóstico, robótica cirúrgica.

Eletrônicos de consumo:Câmaras, smartphones, consoles de jogos.

Ficha de especificações

Série HAS			32
Taxa de redução			51	81	101	121	161
220VAC	Torque máximo	N·m	250	376	441	436	459
	Torque nominal	N·m	90	150	190	230	267
	Velocidade máxima	RPM	75	47	38	31	24
	Velocidade	RPM	45	28	23	19	14
	Corrente máxima	Armas	11.56	10.95	9.6	8.5	6.72
	Corrente nominal	Armas	4.16	4.37	4.44	4.48	3.91
	Constante de binário	N m/armas	21.62	34.34	42.82	51.3	68.26
	Resistência de fase	Ohms ((20°C)	2.1
	Indutância de fase	mH	12
	Câmpus EMF traseiro	Vrms/krpm	52.5
48VDC	Torque máximo	N·m	250	376	411	436	459
	Torque nominal	N·m	90	145	180	215	267
	Velocidade máxima	RPM	53	33	27	22	17
	Velocidade	RPM	45	28	23	19	14
	Corrente máxima	Armas	47.13	44.63	39.13	34.65	27.41
	Corrente nominal	Armas	16.97	17.21	17.14	17.09	15.95
	Constante de binário	N m/armas	5.3	8.42	10.5	12.58	16.74
	Resistência de fase	Ohms ((20°C)	0.2
	Indutância de fase	mH	0.4
	Câmpus EMF traseiro	Vrms/krpm	12.57
Codificador absoluto	Tipo de codificador		Codificador absoluto
	Resolução (revolução de motor única)	um pouco	23,24 bits
	Motor contador de voltas múltiplas	um pouco	16
Precisão de posição unidirecional		Arco sec	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45
Repetibilidade da precisão de posicionamento		Arco sec	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Rigididade de reversão		x10⁴N·m /rad	95
Rigidez torsional		x10⁴N·m /rad	7.6	9.9
Momento de inércia	Sem travão	kg*m²	8.3*10^-4
Momento de inércia	Com travão	kg*m²	1.04*10^-3
Massas	Sem travão	Quilos	7.4
Massas	Com travão	Quilos	8.7
Número de postes motorizados		Polão	16
Condições ambientais			Temperatura de funcionamento: 0~40°C Temperatura de armazenagem: -20°C a 60°C Humidade de funcionamento/Humidade de armazenamento: 20~80% RH (sem condensação) Resistência à vibração: 24,5 m/s2 (frequência: 10~400 Hz) Nenhum pó ou pó de metal, gases corrosivos, gases inflamáveis, névoa de óleo e outros usos em ambientes fechados, evitar a luz solar direta Menos de 1000 m de altitude
Isolamento do motor			Resistência de isolamento: superior a 100 MΩ ((DC500V)
			Resistência dielétrica: AC1500V/ 1 minuto
			Classe de isolamento: F
Graus de proteção			Tipo totalmente fechado, auto-refrigeração (IP65)
