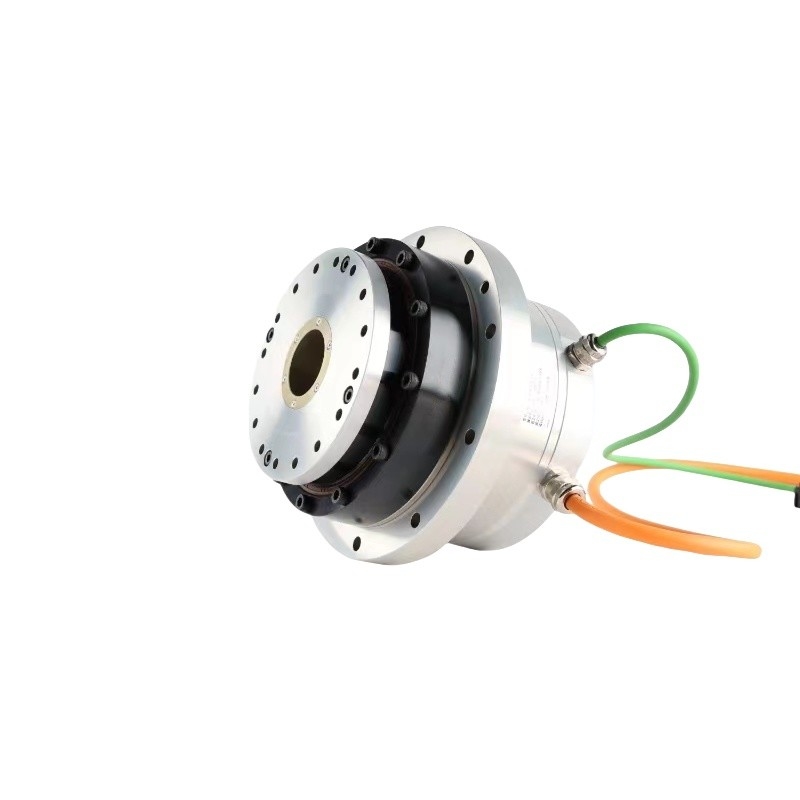

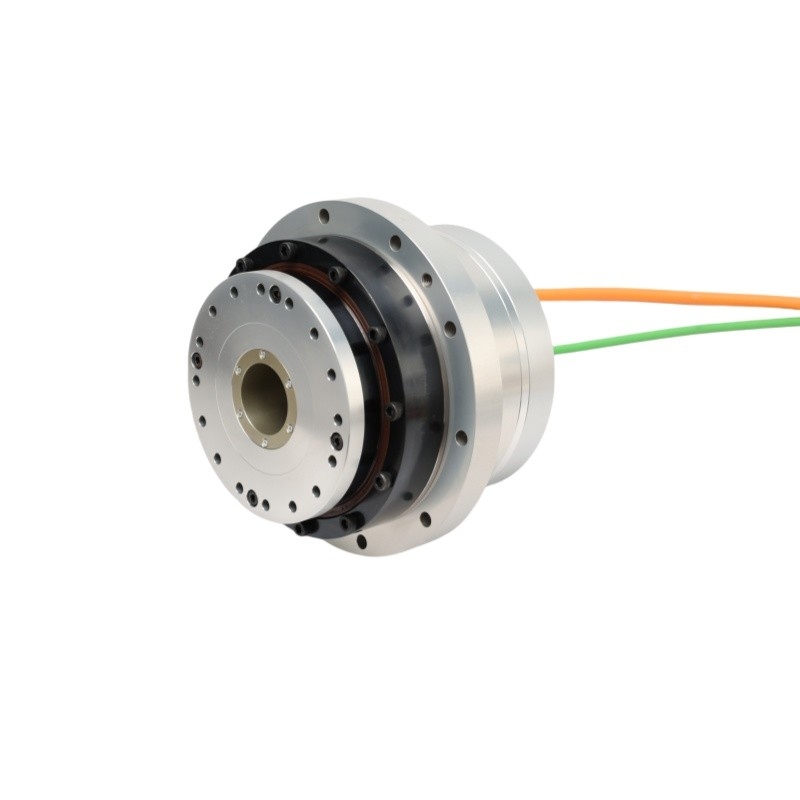

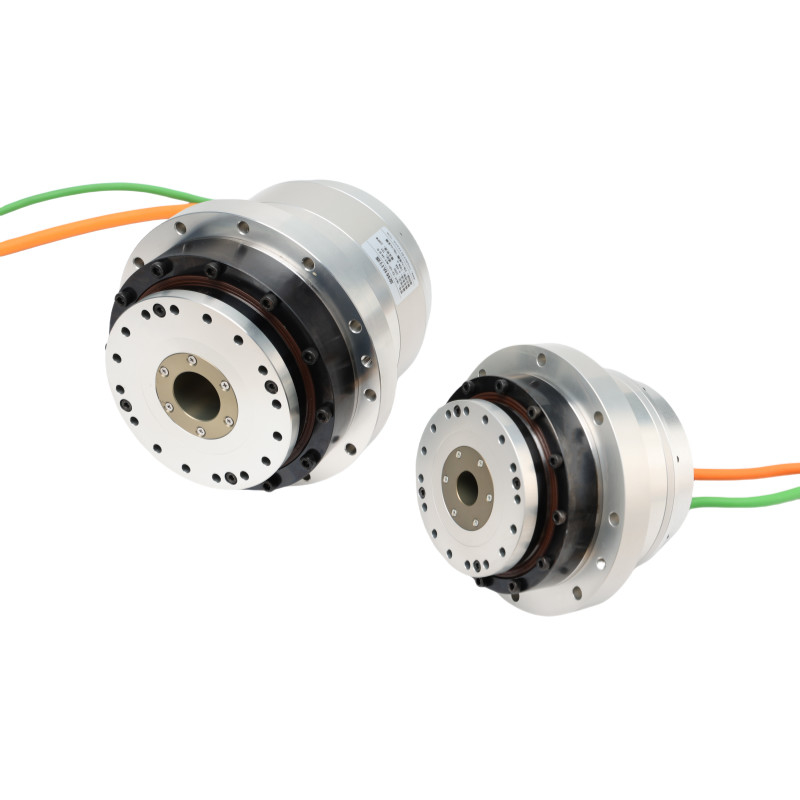

Acionadores rotativos da série HATF de eixo oco maior para máquina de corte a laser
Descrição do produto
Um atuador rotativo é um dispositivo elétrico, movido a fluido ou manual usado para converter energia elétrica em movimento rotativo ou oscilante.Estes atuadores são utilizados principalmente na operação manual ou automática de válvulas, onde a acessibilidade de serviços públicos como ar comprimido ou energia elétrica desempenha um papel significativo na escolha de um atuador.
Este tipo de atuador é diferente de um atuador linear porque um atuador linear usa movimento linear para transmitir energia quando oposto à rotação; no entanto,um atuador rotativo é ligado a dispositivos para formar atuadores linearesEstes atuadores são utilizados em equipamentos hidráulicos móveis, a bordo de aeronaves e em sistemas de controlo de movimento.
Características
Alta precisão: A precisão absoluta de posicionamento até 10 segundos de arco (0,0028 graus).
Grande binário: Dimensão pequena, binário grande; binário de saída até 800 Nm.
Furo oco: Furo de rosca interna de grande abertura para facilitar a passagem de cabos, campos de gás, raios de laser, etc.
Duração de vida: A precisão permanece inalterada após utilização durante mais de 20 000 horas.
Reacção negativa zeroAcionamento Harmônico com zero reação.
Integração: Engrenagem de onda de tensão integrada, redução harmónica, motor de binário, travão eletromagnético, codificador e condutor.
Resposta rápida: Excelente desempenho de resposta dinâmica; ideal para processamento a laser e equipamento de automação.
Baixa vibração: Vibração e ruído extremamente baixos; a melhor escolha para aplicações como semicondutores e equipamentos médicos de imagem.
Normas elevadas de protecção: Até ao nível de proteção IP67.
Sem manutenção: Não há necessidade de manutenção regular; não há necessidade de mudar a graxa, etc.
| Série HAMF |
25 |
32 |
40 |
| Taxa de redução |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
| 220VAC |
Torque máximo |
N·m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
441 |
436 |
459 |
400 |
641 |
702 |
762 |
800 |
| Torque nominal |
N·m |
68.5 |
107 |
133 |
133 |
133 |
90 |
150 |
190 |
230 |
267 |
150 |
240 |
300 |
360 |
480 |
| Velocidade máxima |
RPM |
94 |
59 |
48 |
40 |
30 |
75 |
47 |
38 |
31 |
24 |
59 |
37 |
30 |
25 |
19 |
| Velocidade |
RPM |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
39 |
25 |
20 |
17 |
12 |
| Corrente máxima |
Armas |
6.9 |
6.07 |
5.58 |
4.97 |
3.92 |
11.56 |
10.95 |
9.6 |
8.5 |
6.72 |
14.42 |
14.55 |
12.78 |
11.58 |
9.13 |
| Corrente nominal |
Armas |
3.9 |
3.84 |
3.83 |
3.2 |
2.4 |
4.16 |
4.37 |
4.44 |
4.48 |
3.91 |
5.41 |
5.45 |
5.46 |
5.47 |
5.48 |
| Constante de binário |
N m/armas |
17.54 |
27.86 |
34.74 |
41.62 |
55.38 |
21.62 |
34.34 |
42.82 |
51.3 |
68.26 |
27.74 |
44.06 |
54.94 |
65.82 |
87.58 |
| Resistência de fase |
Ohms ((20°C) |
3.55 |
2.1 |
2 |
| Indutância de fase |
mH |
10 |
12 |
6 |
| Câmpus EMF traseiro |
Vrms/krpm |
40 |
52.5 |
65 |
| 48VDC |
Torque máximo |
N·m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
411 |
436 |
459 |
280 |
440 |
550 |
660 |
800 |
| Torque nominal |
N·m |
64 |
100 |
125 |
133 |
133 |
90 |
145 |
180 |
215 |
267 |
140 |
230 |
280 |
340 |
450 |
| Velocidade máxima |
RPM |
59 |
37 |
30 |
25 |
19 |
53 |
33 |
27 |
22 |
17 |
43 |
27 |
22 |
18 |
14 |
| Velocidade |
RPM |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
31 |
20 |
16 |
13 |
10 |
| Corrente máxima |
Armas |
26.96 |
23.71 |
21.83 |
19.44 |
15.32 |
47.13 |
44.63 |
39.13 |
34.65 |
27.41 |
42.89 |
42.44 |
42.54 |
42.61 |
38.82 |
| Corrente nominal |
Armas |
14.26 |
14.03 |
14.06 |
12.49 |
9.39 |
16.97 |
17.21 |
17.14 |
17.09 |
15.95 |
21.45 |
22.18 |
21.66 |
21.95 |
21.84 |
| Constante de binário |
N m/armas |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
5.3 |
8.42 |
10.5 |
12.58 |
16.74 |
6.53 |
10.37 |
12.93 |
15.49 |
20.61 |
| Resistência de fase |
Ohms ((20°C) |
0.13 |
0.2 |
0.074 |
| Indutância de fase |
mH |
0.36 |
0.4 |
0.3 |
| Câmpus EMF traseiro |
Vrms/krpm |
10.5 |
12.57 |
15 |
| Codificador absoluto |
Tipo de codificador |
Codificador absoluto |
| Resolução (revolução de motor única) |
um pouco |
23,24 bits |
23 bits |
| Motor contador de voltas múltiplas |
um pouco |
16 |
| Precisão de posição unidirecional |
Arco sec |
≤ 70 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 50 |
≤ 65 |
≤ 60 |
≤ 55 |
≤ 45 |
≤ 45 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 45 |
≤ 45 |
| Repetibilidade da precisão de posicionamento |
Arco sec |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Rigididade de reversão |
x104 N·m/rad |
38 |
95 |
175 |
| Rigidez torsional |
x104 N·m/rad |
3.4 |
4.6 |
3.4 |
9.9 |
14 |
18.6 |
| Momento de inércia |
Sem travão |
kg*m2 |
2.3*10^-4 |
8.03*10^-4 |
1.72*10^-3 |
| Massas |
Sem travão |
Quilos |
3.7 |
6.68 |
12.2 |
| Número de postes motorizados |
Polão |
16 |
| Condições ambientais |
Temperatura de funcionamento: 0~40°C
Temperatura de armazenagem: -20°C a 60°C
Humidade de funcionamento/Humidade de armazenamento: 20~80% RH (sem condensação)
Resistência à vibração: 24,5 m/s2 (frequência: 10~400 Hz)
Nenhum pó ou pó de metal, gases corrosivos, gases inflamáveis, névoa de óleo e outros usos em ambientes fechados, evitar a luz solar direta
Menos de 1000 m de altitude |
| Isolamento do motor |
Resistência de isolamento: superior a 100 MΩ ((DC500V) |
| Resistência dielétrica: AC1500V/ 1 minuto |
| Classe de isolamento: F |
| Graus de proteção |
Tipo totalmente fechado, auto-refrigeração (IP65) |
