Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:

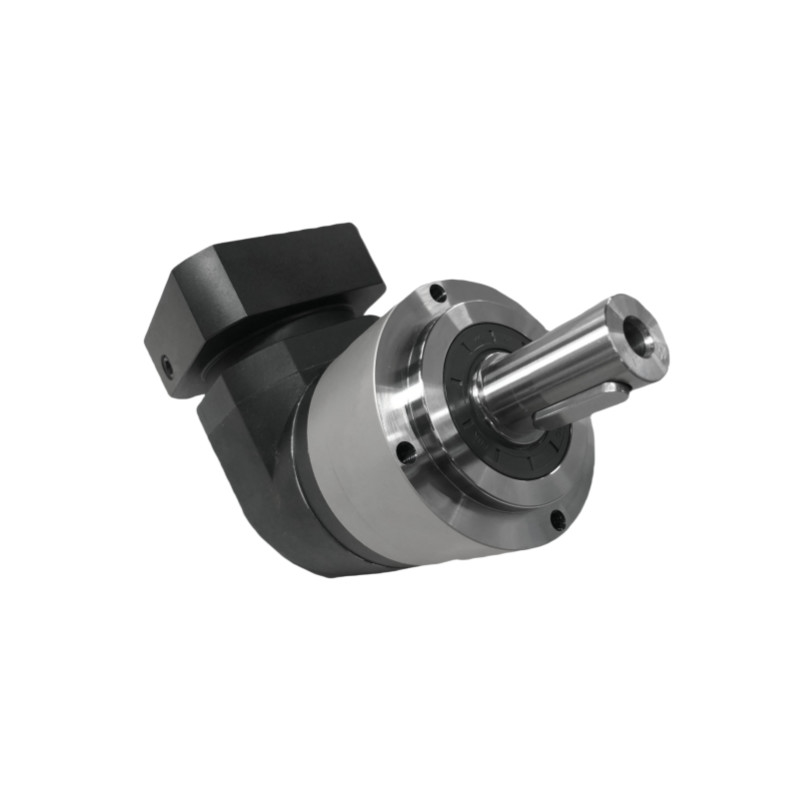

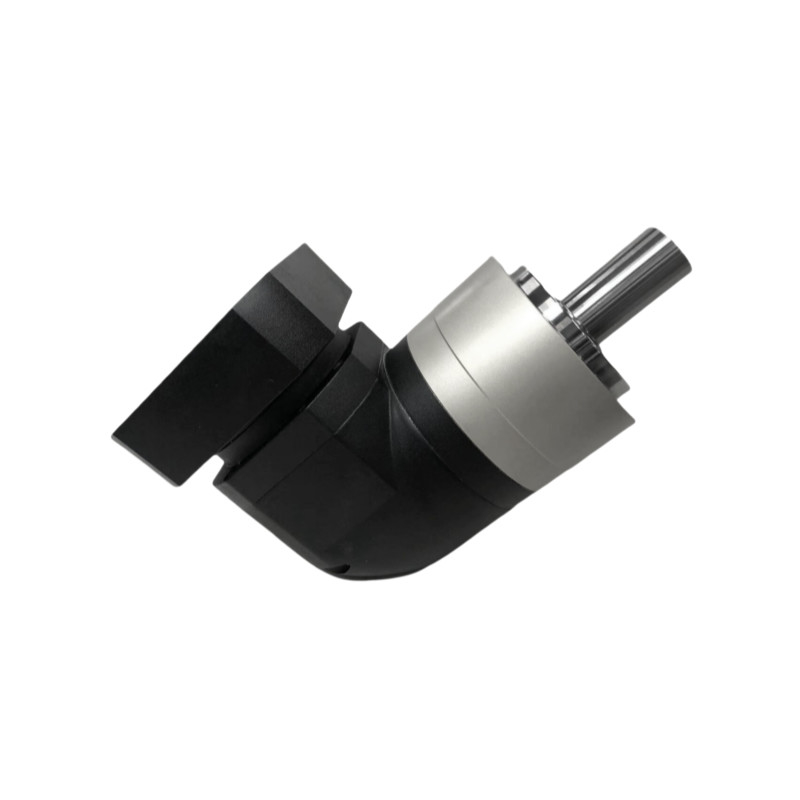

Caixas de engrenagem planetárias da série NER
Redutores de engrenagens planetárias são componentes compactos que se esforçam para maximizar a transmissão de binário em várias aplicações.Os mecanismos garantem a transmissão de níveis elevados de binário, diminuindo simultaneamente o número necessário de revoluções do motor para um nível de potência definidoOs redutores são constituídos por uma caixa de engrenagens e por eixos de entrada e saída alinhados.utilizar redutores de engrenagens planetárias para gerir de forma eficiente tarefas que exigem altos níveis de binário.
Em comparação com sistemas de redução de velocidades semelhantes, esses componentes pesam menos e têm um design compacto que pode caber em mais projetos.Redutores de engrenagens planetárias podem manter a mesma potência de torque ao mesmo tempo em que diminuem até 50% de tamanho.
Esses redutores de engrenagens possuem rolamentos de esferas que ajudam os componentes a operar de forma suave e eficiente. Isso reduz o desgaste durante toda a sua vida útil, levando a menos danos e longa vida do produto.
Os redutores de engrenagens planetárias oferecem velocidades de carga axial e velocidades de carga radial mais altas do que sistemas comparáveis.Isto aumenta a sua fiabilidade geral e robustez e diminui o potencial de desalinhamentoEstas características permitem aos redutores de engrenagem planetários atenuar os efeitos das vibrações e assegurar uma transmissão consistente ao longo do tempo.
Redutores planetários são construídos para o máximo de engajamento dos dentes.
Cada estágio de um sistema de redução de engrenagem planetária pode ser empilhado ou modificado para configurações personalizadas que atendam às necessidades de uma determinada aplicação.Uma vez instalados numa caixa de engrenagens cilíndrica, os redutores de engrenagem podem ser instalados em quase qualquer lugar.
Especificações | Número do segmento | Relação | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
Torque de saída nominal | Nm | solteiro | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
14 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
16 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
20 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
duplo | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
120 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
140 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
160 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
180 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
200 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
Inercia rotativa | Kg.cm3 | solteiro | 3 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 |
4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
6 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
8 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
9 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
16 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
duplo | 15 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.9 | ||
25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
30 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
45 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | |||
120 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
160 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
180 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | |||
200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 |
Tabela de parâmetros | Número do segmento | Relação | NER070 | NER090 | NER120 | NER155 | NER205 | NER235 | |
Torque máximo de aceleração | Nm | 1,2 | 3 ~ 200 | 1.8 vezes o binário de saída nominal | |||||
Torque de travagem de emergência | Nm | 1,2 | 3 ~ 200 | 3 vezes o binário de saída nominal | |||||
Velocidade nominal de entrada | rmp | 1 | 3 ~ 20 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
2 | 15 ~ 200 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
Velocidade máxima de entrada | rmp | 1 | 3 ~ 20 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
2 | 15 ~ 200 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
Reacção ultraprecisa | arco-íris | 1 | 3 ~ 20 | - Não. | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
2 | 15 ~ 200 | - Não. | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ||
Reacção precisa | arco-íris | 1 | 3 ~ 20 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 |
2 | 15 ~ 200 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
Reacção normal | arco-íris | 1 | 3 ~ 20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
2 | 15 ~ 200 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ||
Rigididade orsional | Nm/arcmin | 1,2 | 3 ~ 200 | 8 | 14 | 27 | 52 | 148 | 305 |
Força radial máxima | N | 1,2 | 3 ~ 200 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
Força axial máxima | N | 1,2 | 3 ~ 200 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
Momento de inclinação | Nm | 1,2 | 3 ~ 200 | 77 | 152 | 325 | 530 | 920 | 1840 |
Vida de serviço | RH | 1,2 | 3 ~ 200 | 20000h ((operação contínua 10000h) | |||||
Eficiência | % | 1 | 3 ~ 20 | ≥ 95% | |||||
% | 2 | 15 ~ 200 | ≥ 92% | ||||||
Peso | Quilos | 1 | 3 ~ 20 | 2.1 | 5.8 | 11.2 | 22.4 | 46.8 | 83.0 |
Quilos | 2 | 15 ~ 200 | 2.0 | 4.6 | 11.1 | 21.8 | 43.7 | 95.0 | |
Temperatura de funcionamento | °C | 1,2 | 3 ~ 200 | -10°C-90°C | |||||
Lubrificação | 1,2 | 3 ~ 200 | Gordura sintética | ||||||
Classe de protecção | 1,2 | 3 ~ 200 | IP65 | ||||||
Posição de montagem | 1,2 | 3 ~ 200 | Qualquer direcção | ||||||
Nível de ruído (N1 = 3000 rpm, sem carga) | dB ((A) | 1 | 3 ~ 20 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 |
2 | 15 ~ 200 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 |
