Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:

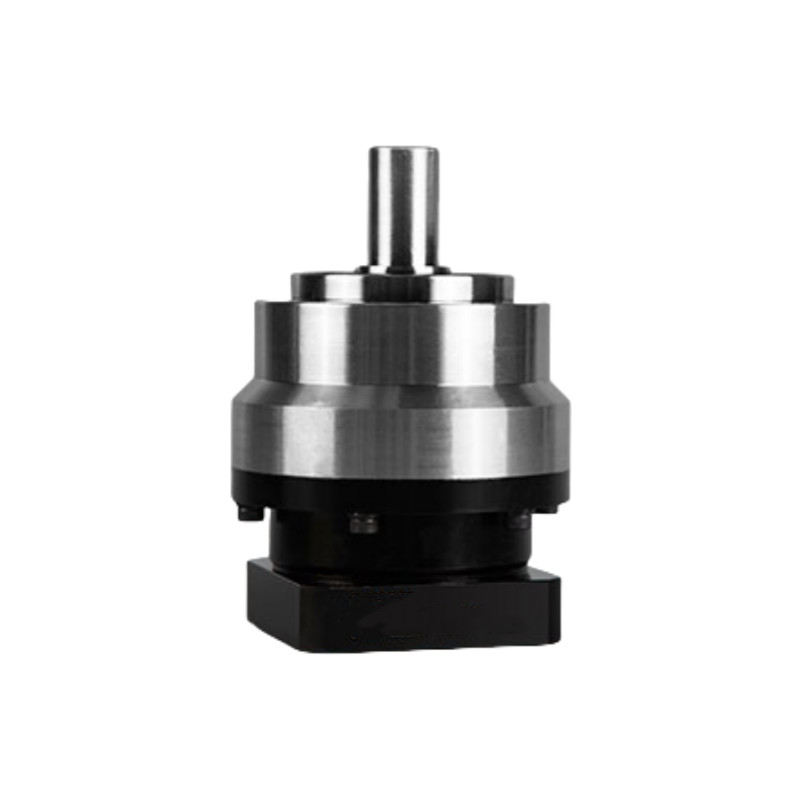

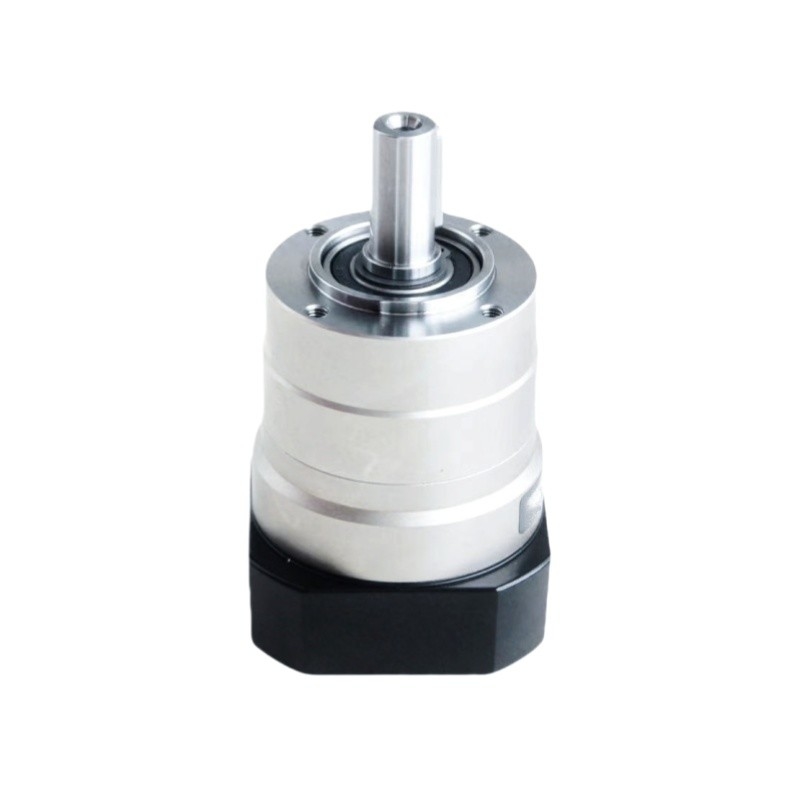

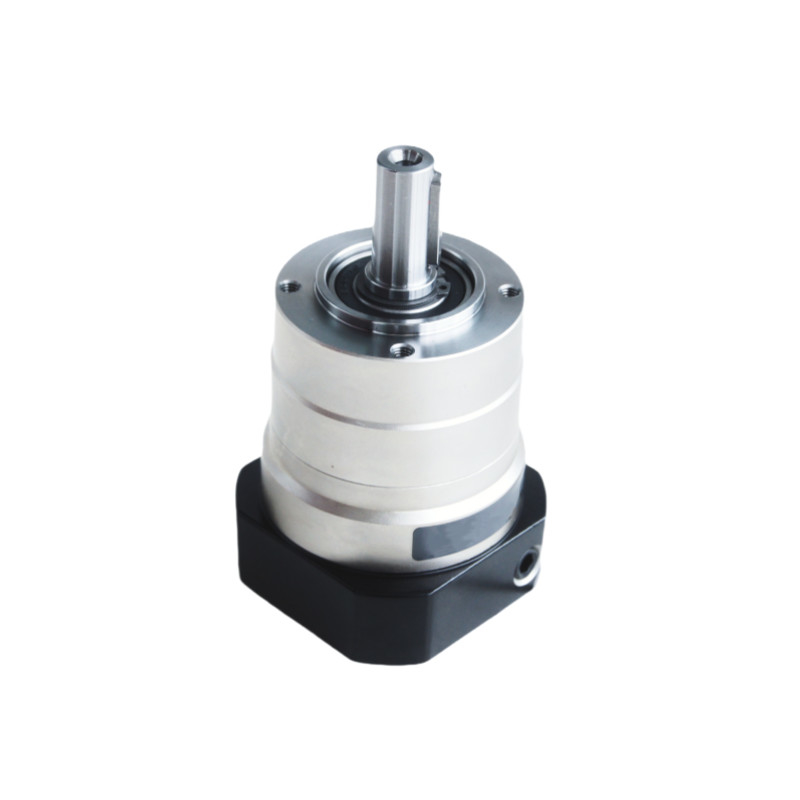

Redutor planetário da série NE
Vídeo
Vídeo
Vídeo
Vídeo
Caixa de velocidades planetária
Também conhecido como sistema de redução planetária ou trem de engrenagens epicíclico, é um tipo de mecanismo de engrenagem que consiste em uma ou mais engrenagens externas (engrenagens planetárias) girando em torno de uma engrenagem central (sol).Estes sistemas incluem também uma engrenagem de anel (anulo) que se liga às engrenagens planetáriasAs engrenagens planetárias são montadas num suporte móvel que também se liga ao eixo de saída da caixa de engrenagens.
| Especificações | Número do segmento | Relação | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Torque de saída nominal | Nm | solteiro | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| duplo | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Inercia rotativa | Kg.cm3 | solteiro | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| duplo | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | - Não. | - Não. | - Não. | - Não. | - Não. | - Não. | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| Tabela de parâmetros do redutor planetário da série NE | Número do segmento | Relação | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Torque máximo de aceleração | Nm | 1,2 | 1.8 vezes o binário de saída nominal | ||||||
| Torque de travagem de emergência | Nm | 1,2 | 3 vezes o binário de saída nominal | ||||||
| Velocidade nominal de entrada | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Velocidade máxima de entrada | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Reacção ultraprecisa | arco-íris | 1 | 3 ~ 10 | - Não. | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | - Não. | - Não. | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Reacção precisa | arco-íris | 1 | 3 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Reacção normal | arco-íris | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Rigididade orsional | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Força radial máxima | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Força axial máxima | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Momento de inclinação | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Vida de serviço | RH | 1,2 | 3 ~ 100 | 20000h ((operação contínua 10000h) | |||||
| Eficiência | % | 1 | 3 ~ 10 | ≥ 97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Peso | Quilos | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| Quilos | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Temperatura de funcionamento | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Lubrificação | 1,2 | 3 ~ 100 | Gordura sintética | ||||||
| Classe de protecção | 1,2 | 3 ~ 100 | IP65 | ||||||
| Posição de montagem | 1,2 | 3 ~ 100 | Qualquer direcção | ||||||
| Nível de ruído (N1 = 3000 rpm, sem carga) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
