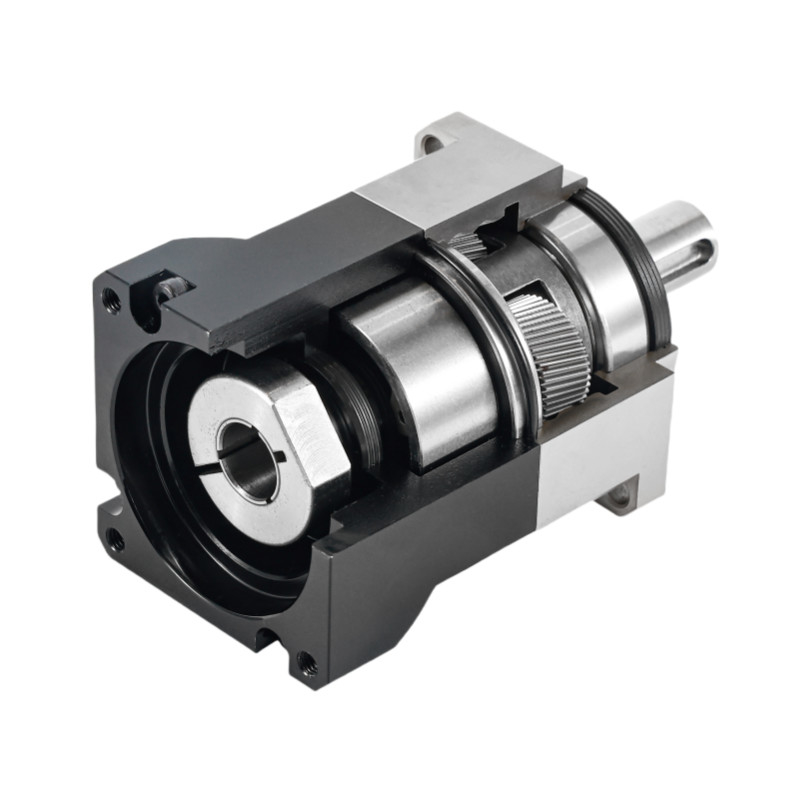

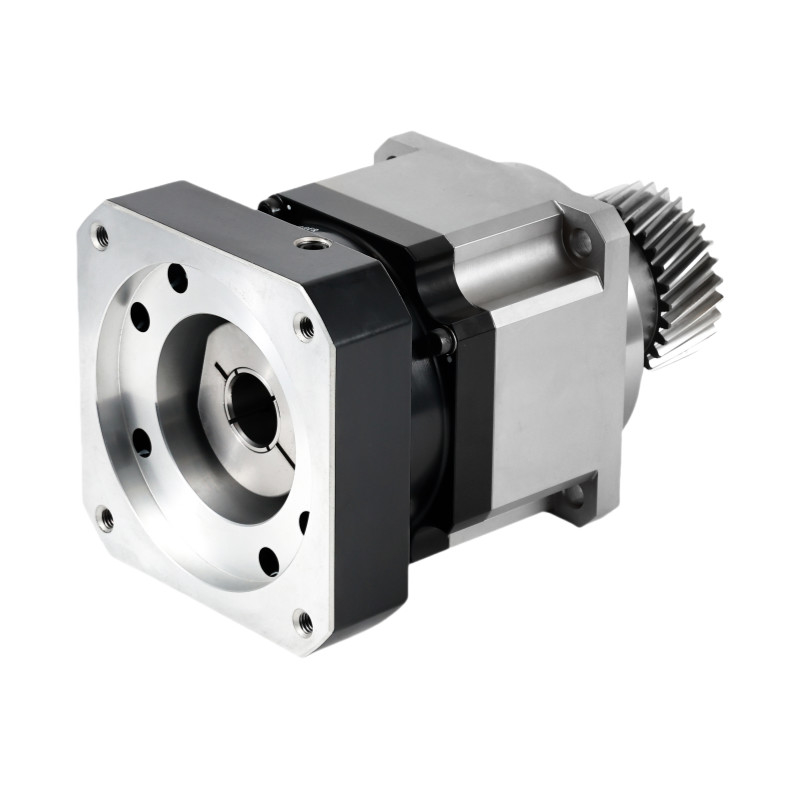

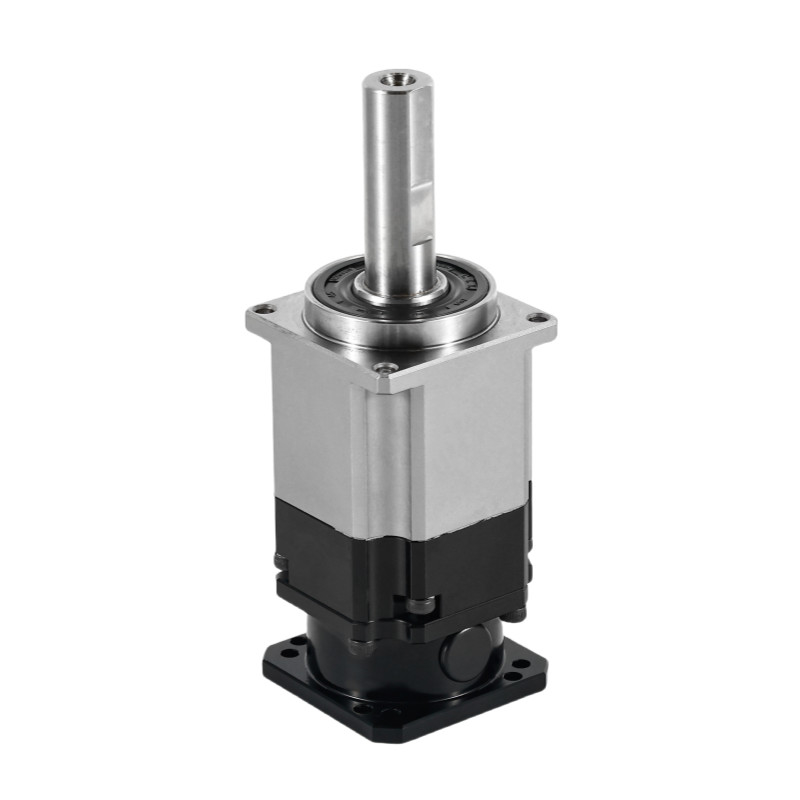

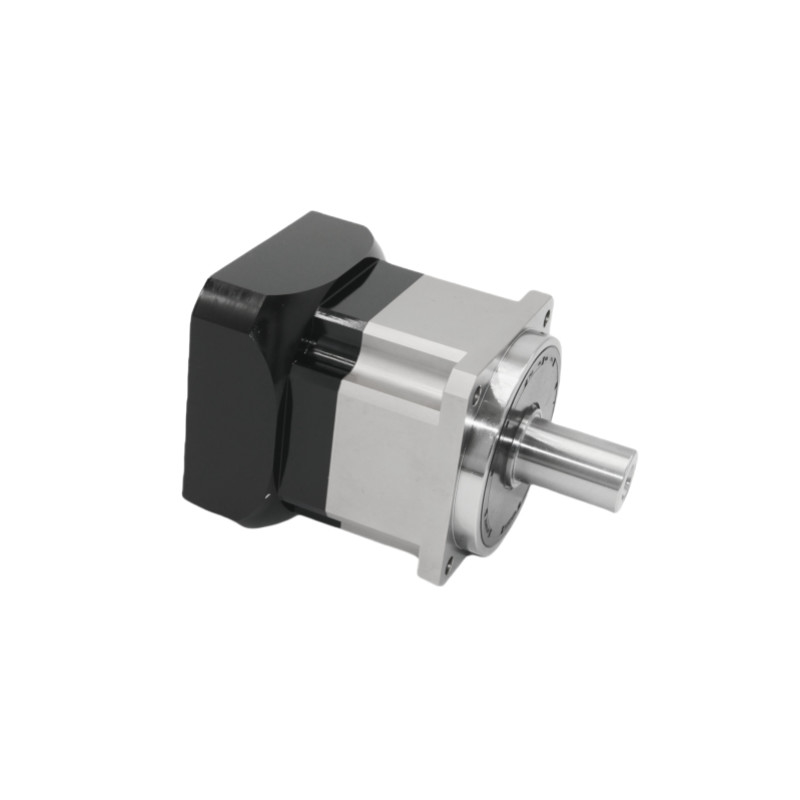

Name: Redutor de velocidade planetário personalizado eixo de saída oco caixa de engrenagens baixa reação
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NB Caixas de engrenagem planetárias da série
Availability: InStock

Para casa > produtos > Redutor planetário >

Redutor de velocidade planetário personalizado eixo de saída oco caixa de engrenagens baixa reação

Redutor de velocidade planetário personalizado

Redutor de velocidade planetário de baixa reação

caixa de engrenagens de eixo de saída oco Redutor

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

NB Caixas de engrenagem planetárias da série

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

NB Caixas de engrenagem planetárias da série

Modelo:

Nota de saída: Nota de saída:

Relação:

3 a 100

Segmento:

Individual, Duplo

Eficiência:

≥ 97%

Vida útil:

20000 horas

operação contínua:

10 000 horas

Classe de protecção:

IP65

Temperatura de funcionamento:

-10°C-90°C

Reacção ultraprecisa:

≤ 3 minutos de arco

Aplicação:

Corte a laser, manipulador, equipamento de impressão, fabricação de automóveis, indústria farmacêuti

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Caixa de engrenagens de redução planetária da série ND do Planetário integrada

Obtenha o melhor preço

Vídeo

ODM ISO9001 Redutor de caixa de engrenagens planetária IP65 impermeável

Obtenha o melhor preço

Vídeo

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM

Obtenha o melhor preço

Vídeo

Transmissão de potência caixa de engrenagens de ângulo direito eixo oco acionamento personalizado

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Componentes

Um redutor planetário consiste tipicamente nos seguintes componentes principais:

Equipamento solarA engrenagem central em torno da qual o planeta gira.

Planeta GearsMúltiplas engrenagens que giram em torno da engrenagem solar e se enlaçam com a engrenagem solar e a engrenagem de anel.

TransportadorA estrutura que mantém o planeta em marcha e gira, fornecendo a saída do sistema de engrenagens.

Engrenagem de anelA engrenagem externa com dentes internos que se encaixam com as engrenagens planetárias.

Especificações		Número do segmento	Relação	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torque de saída nominal	Nm	solteiro	3	- Não.	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		duplo	15	- Não.	50	120	190	320	550	1080
			16	19	- Não.	- Não.	- Não.	- Não.	- Não.	- Não.
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inercia rotativa	Kg.cm³	solteiro	3	- Não.	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		duplo	15	- Não.	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	- Não.	- Não.	- Não.	- Não.	- Não.	- Não.
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Redutor de velocidade planetário personalizado eixo de saída oco caixa de engrenagens baixa reação 2

Tabela de parâmetros		Número do segmento	Relação	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torque máximo de aceleração	Nm	1,2	1.8 vezes o binário de saída nominal
Torque de travagem de emergência	Nm	1,2	3 vezes o binário de saída nominal
Velocidade nominal de entrada	rmp	1	3 ~ 10	5000	5000	4000	4000	3000	3000	2000
Velocidade nominal de entrada	rmp	2	15 ~ 100	5000	5000	4000	4000	3000	3000	2000
Velocidade máxima de entrada	rmp	1	3 ~ 10	10000	10000	8000	8000	6000	6000	4000
Velocidade máxima de entrada	rmp	2	15 ~ 100	10000	10000	8000	8000	6000	6000	4000
Reacção ultraprecisa	arco-íris	1	3 ~ 10	- Não.	- Não.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reacção ultraprecisa	arco-íris	2	15 ~ 100	- Não.	- Não.	- Não.	≤ 3	≤ 3	≤ 3	≤ 3
Reacção precisa	arco-íris	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reacção precisa	arco-íris	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reacção normal	arco-íris	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reacção normal	arco-íris	2	15 ~ 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigididade orsional	Nm/arcmin	1,2	3 ~ 100	3.2	8	14	27	52	148	305
Força radial máxima	N	1,2	3 ~ 100	980	1730	3250	7000	9600	14500	27800
Força axial máxima	N	1,2	3 ~ 100	490	865	1625	3500	4800	7250	13900
Momento de inclinação	Nm	1,2	3 ~ 100	34	77	152	325	530	920	1840
Vida de serviço	RH	1,2	3 ~ 100	20000h ((operação contínua 10000h)
Eficiência	%	1	3 ~ 10	≥ 97%
Eficiência	%	2	15 ~ 100	≥ 94%
Peso	Quilos	1	3 ~ 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Peso	Quilos	2	15 ~ 100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Temperatura de funcionamento	°C	1,2	3 ~ 100	-10°C-90°C
Lubrificação		1,2	3 ~ 100	Gordura sintética
Classe de protecção		1,2	3 ~ 100	IP65
Posição de montagem		1,2	3 ~ 100	Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	1	3 ~ 10	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	2	15 ~ 100	≤ 56	≤ 60	≤ 63	≤ 63	≤ 65	≤ 67	≤ 70
			3	- Não.	0.16	0.61	3.25	9.21	28.98	69.61
