Caixas de engrenagem planetárias da série ND com porta-relógios

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Caixas de engrenagem planetárias da série ND com porta-relógios
Modelo:
O número de unidades de controlo é indicado no anexo I do Regulamento (CE) n.o 765/2008.
Relação:
4 a 100
Segmento:
Individual, Duplo
Eficiência:
≥ 97%
Vida útil:
20000 horas
operação contínua:
10 000 horas
Reacção:
P0, P1, P2
Classe de protecção:
IP65
Temperatura de funcionamento:
-30°C-90°C
Aplicação:
Máquina-ferramenta, manipulador, equipamento de impressão, fabricação de automóveis
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

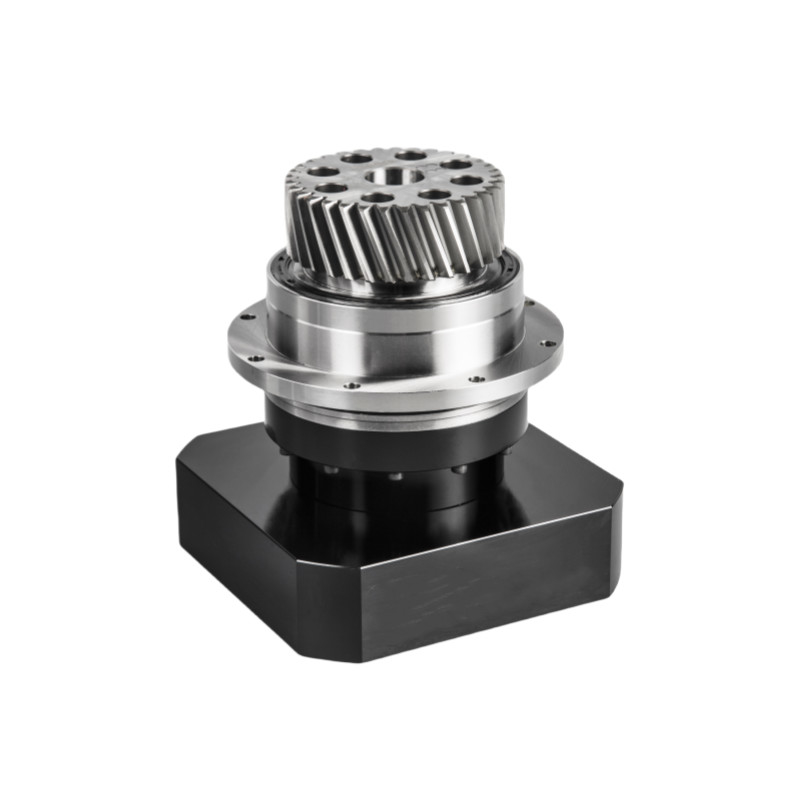

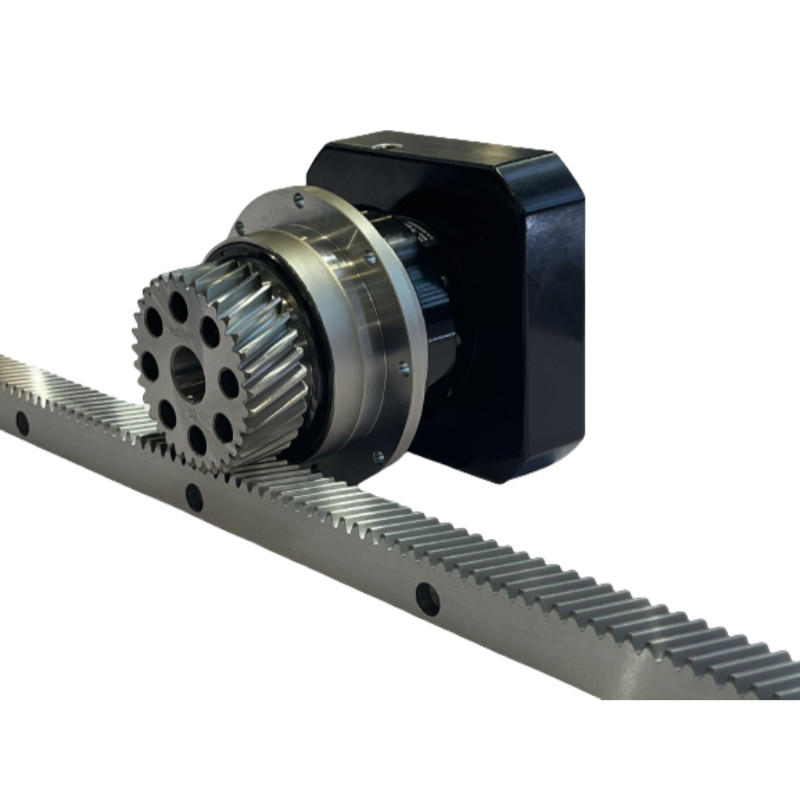

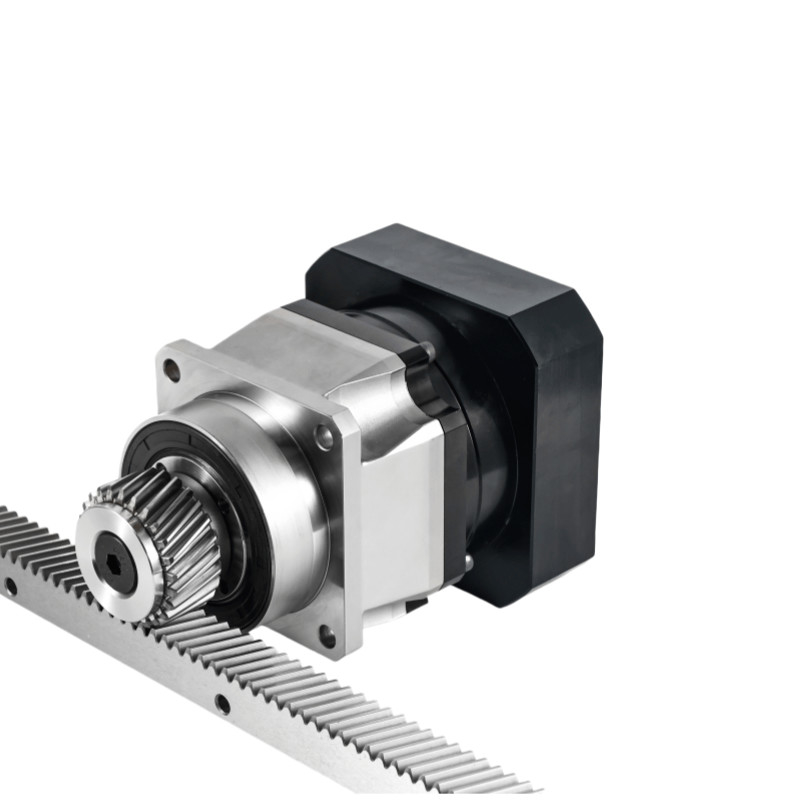

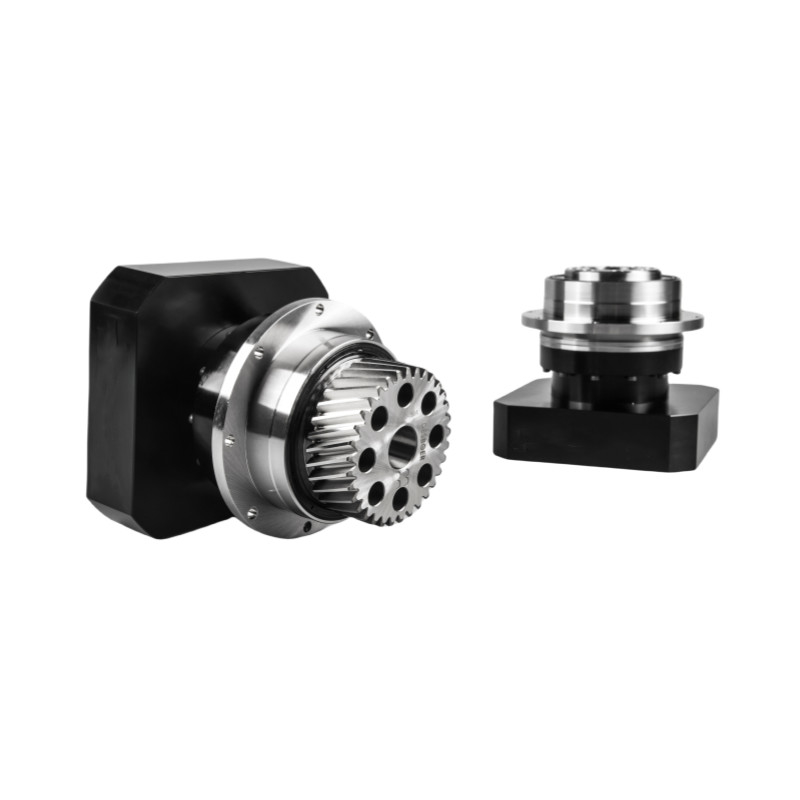

Caixa de engrenagens integrada do eixo do planetário 0Caixa de engrenagens integrada do eixo do planetário 1

Características

Operação silenciosaAs engrenagens helicoidais contribuem para reduzir as vibrações e o ruído.


Alta precisãoSA reação de contra-ataque é de 3 minutos de arco, ideal para controlo de precisão.


Alta rigidez e binárioA alta rigidez e o alto binário foram alcançados por rolamentos de rolos de agulha não enjaulados.


Conexão do adaptadorGeneralidade motora.


Gordura de alta viscosidadeSolução perfeita usando graxa anti-separação de alta viscosidade.


Sem manutençãoNão é necessário substituir a graxa durante a vida útil da unidade, pode ser fixada em qualquer posição.


Especificações Número do segmento Relação ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Torque de saída nominal Nm solteiro 4 22 45 45 110 130 280 560 1100 2200 3600
5 25 55 55 145 160 340 610 1300 2200 3300
7 20 48 48 125 130 300 560 1200 2000 2900
8 - Não. - Não. - Não. 95 100 250 550 1100 1700 2850
10 15 40 40 95 100 220 460 950 1400 1900
duplo 16 22 45 45 110 130 280 560 1100 2200 3600
20 22 45 45 110 130 280 560 1100 2000 3600
25 25 60 60 145 160 350 610 1300 2200 3300
30 - Não. - Não. - Não. - Não. - Não. - Não. - Não. - Não. - Não. 3100
35 20 50 50 125 140 310 560 1200 1200 3000
40 18 50 50 110 120 280 560 1200 1800 - Não.
50 18 55 55 145 160 340 610 1300 2000 3300
60 - Não. - Não. 48 125 120 300 560 1200 1800 2900
70 18 - Não. 48 125 120 300 560 1100 1800 2900
80 - Não. - Não. - Não. 95 100 - Não. - Não. - Não. - Não. - Não.
90 - Não. - Não. 40 95 100 250 460 950 1500 2200
100 15 - Não. 40 95 100 220 460 950 1400 1900
Inercia rotativa Kg.cm3 solteiro 4 0.03 0.14 0.14 0.14 0.51 2.87 7.54 25.03 54.37 283.94
5 0.03 0.13 0.13 0.13 0.47 2.71 7.42 23.29 53.27 264.41
7 0.03 0.13 0.13 0.13 0.45 2.62 7.14 22.48 50.97 250.11
8 - Não. - Não. - Não. - Não. 0.45 2.62 7.14 22.48 50.84 245.35
10 0.03 0.13 0.13 0.13 0.44 2.57 7.03 22.51 50.56 241.30
duplo 16 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
20 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
25 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
30 - Não. - Não. - Não. - Não. - Não. - Não. - Não. - Não. - Não. 54.37
35 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
40 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 - Não.
50 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 54.37
60 - Não. - Não. 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
70 0.03 - Não. 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
80 - Não. - Não. - Não. - Não. 0.13 - Não. - Não. - Não. - Não. - Não.
90 - Não. - Não. 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
100 0.03 - Não. 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56



Caixa de engrenagens integrada do eixo do planetário 2     Caixa de engrenagens integrada do eixo do planetário 3

Caixa de engrenagens integrada do eixo do planetário 4     Caixa de engrenagens integrada do eixo do planetário 5

Caixa de engrenagens integrada do eixo do planetário 6     Caixa de engrenagens integrada do eixo do planetário 7

Caixa de engrenagens integrada do eixo do planetário 8     Caixa de engrenagens integrada do eixo do planetário 9

Caixa de engrenagens integrada do eixo do planetário 10     Caixa de engrenagens integrada do eixo do planetário 11

Caixa de engrenagens integrada do eixo do planetário 12

Tabela de parâmetros Número do segmento Relação ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Torque máximo de aceleração Nm 1,2 1.8 vezes o binário de saída nominal
Torque de travagem de emergência Nm 1,2 3 vezes o binário de saída nominal
Velocidade nominal de entrada rmp 1 4 ~ 10 5000 5000 5000 4000 4000 4000 3000 3000 2200 2000
2 16 ~ 100 5000 5000 5000 4000 4000 4000 3000 3000 3000 2200
Velocidade máxima de entrada rmp 1 4 ~ 10 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
2 16 ~ 100 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
Reacção ultraprecisa arco-íris 1 4 ~ 10 - Não. - Não. - Não. ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 16 ~ 100 - Não. - Não. - Não. - Não. - Não. ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Reacção precisa arco-íris 1 4 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 16 ~ 100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Reacção normal arco-íris 1 4 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 16 ~ 100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Rigididade orsional Nm/arcmin 1,2 4 ~ 100 7 10 13 23 31 95 183 529 1030 1421
Força radial máxima N 1,2 4 ~ 100 1040 1700 2300 3800 4100 9400 15000 25600 42000 58000
Força axial máxima N 1,2 4 ~ 100 690 850 1055 1900 2980 5600 9300 19000 33400 59000
Momento de inclinação Nm 1,2 4 ~ 100 55 65 94 106 198 482 1090 4030 6100 8500
Vida de serviço RH 1,2 16 ~ 100 20000h ((operação contínua 10000h)
Eficiência % 1 4 ~ 10 ≥ 97%
% 2 16 ~ 100 ≥ 94%
Peso Quilos 1 4 ~ 10 0.7 1.2 1.2 1.2 3.0 5.6 11.9 31.6 56.1 99.6
Quilos 2 16 ~ 100 1.0 1.6 1.6 1.6 3.7 7.3 15.9 36.9 70.0 124.5
Temperatura de funcionamento °C 1,2 4 ~ 100 -30°C a 90°C
Lubrificação   1,2 4 ~ 100 Gordura sintética
Classe de protecção   1,2 4 ~ 100 IP65
Posição de montagem   1,2 4 ~ 100 Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga) dB ((A) 1 4 ~ 100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
2 16 ~ 100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
