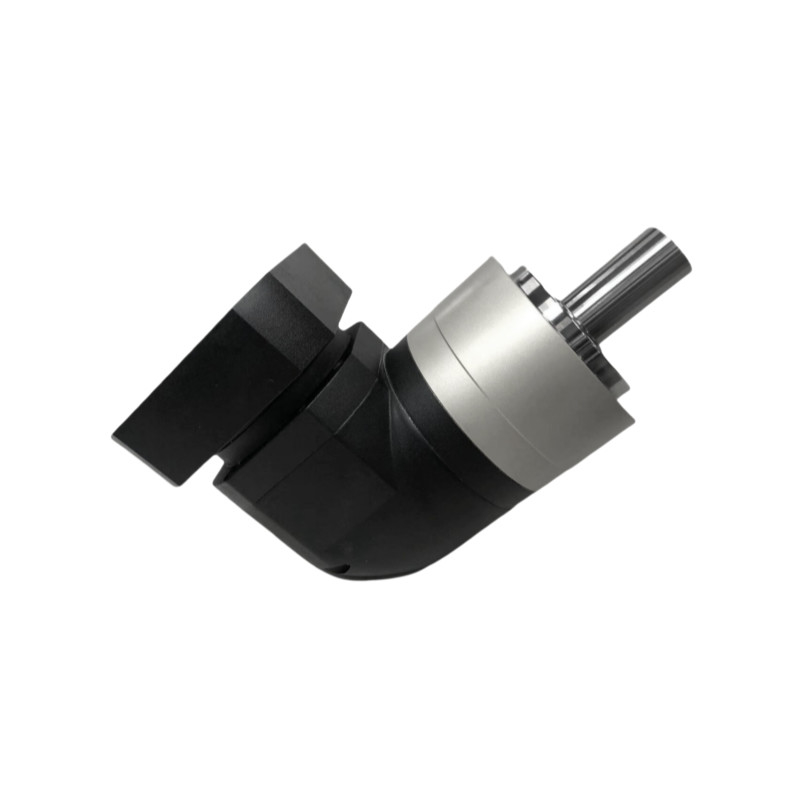

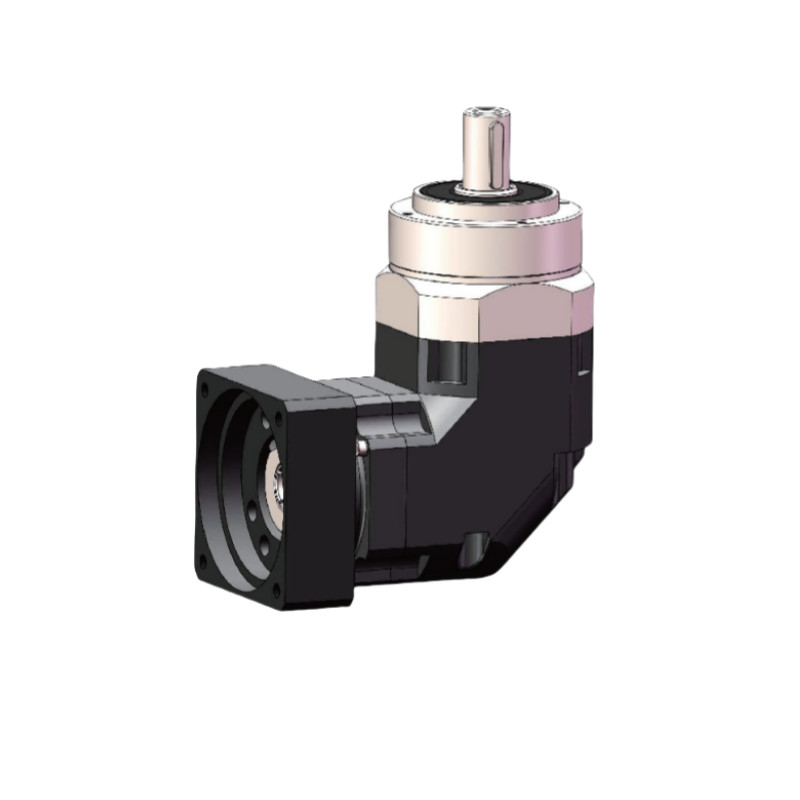

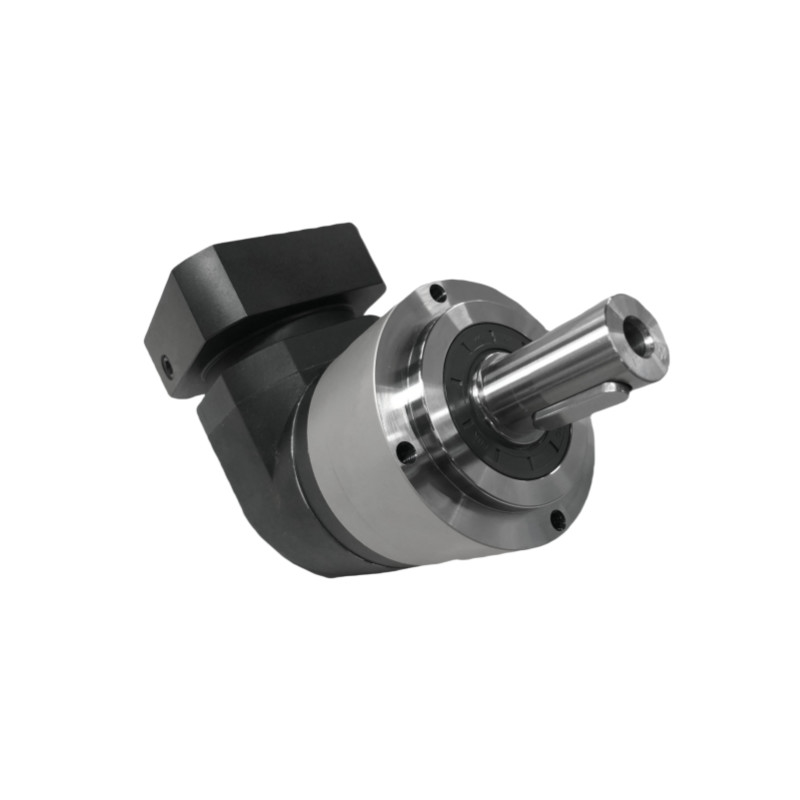

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM

Caixa de engrenagens de eixo oco com ângulo reto de precisão

ODM caixa de engrenagens de eixo oco de ângulo reto

Caixa de velocidades de eixo duplo de ângulo direito

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Caixas de engrenagem planetárias da série NER

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Caixas de engrenagem planetárias da série NER
Modelo:
NER070, NER090, NER120, NER155, NER205, NER235
Relação:
3 a 200
Segmento:
Individual, Duplo
Eficiência:
≥ 95%
Vida útil:
20000 horas
Torque máximo de aceleração:
10,8 vezes o binário de saída nominal
Classe de protecção:
IP65
Temperatura de funcionamento:
-10°C-90°C
Reacção normal:
≤ 7 minutos de arco
Reacção ultraprecisa:
≤ 4 minutos de arco
Aplicação:
Corte a laser, manipulador, equipamento de impressão, fabricação de automóveis, indústria farmacêuti
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 0Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 1

Nome do produto: caixa de engrenagens planetária de alta precisão
Série de produtos: Série NER
Características: Função silenciosa, alta precisão, alta carga sem manutenção, baixo ruído
Descrição do produto:
● O conceito de projeto integrado com rolamentos de alta resistência garante que o próprio produto seja durável e eficiente
● Disponível uma variedade de ideias de saída, tais como saída de eixo, flange e engrenagem.
● 1 minuto de arco ≤ reação negativa ≤ 3 minutos de arco
● Relações de redução que variam de 3 a 200
● Design do quadro: aumenta o binário e otimiza a transmissão de potência
● Seleção otimizada de vedações de óleo: reduz o atrito e a eficiência da transmissão do laminado
● Classe de proteção IP65
● Garantia: 1 ano

Especificações Número do segmento Relação NER070 NER090 NER120 NER155 NER205 NER235
Torque de saída nominal Nm solteiro 3 50 120 190 320 550 1080
4 45 130 270 510 990 1610
5 55 150 310 610 1140 1900
6 50 140 290 570 1040 1800
7 45 130 280 520 1040 1710
8 40 110 240 470 950 1520
9 35 95 210 420 850 1420
10 35 95 210 420 850 1420
14 45 130 280 520 1040 1710
16 40 110 240 470 950 1520
20 35 95 210 420 850 1420
duplo 15 50 120 190 320 550 1080
25 55 150 310 610 1140 1900
30 50 140 290 570 1040 1800
35 45 130 280 520 1040 1710
40 40 110 240 470 950 1520
45 35 95 210 420 850 1420
50 55 150 310 610 1140 1900
60 50 140 290 570 1040 1800
70 45 130 280 520 1040 1710
80 40 110 240 470 950 1520
90 35 95 210 420 850 1420
100 35 95 210 420 850 1420
120 50 140 290 570 1040 1800
140 45 130 280 520 1040 1710
160 40 110 240 470 950 1520
180 35 95 210 420 850 1420
200 35 95 210 420 850 1420
Inercia rotativa Kg.cm3 solteiro 3 0.35 2.25 6.84 23.40 68.90 152.09
4 0.35 2.25 6.84 23.40 68.90 152.09
5 0.35 2.25 6.84 23.40 68.90 152.09
6 0.35 2.25 6.84 23.40 68.90 152.09
7 0.35 2.25 6.84 23.40 68.90 152.09
8 0.35 2.25 6.84 23.40 68.90 152.09
9 0.35 2.25 6.84 23.40 68.90 152.09
10 0.35 2.25 6.84 23.40 68.90 145.82
14 0.07 1.87 6.25 21.80 65.60 145.82
16 0.07 1.87 6.25 21.80 65.60 145.82
20 0.07 1.87 6.25 21.80 65.60 145.82
duplo 15 0.09 0.35 2.25 6.84 23.40 68.9
25 0.09 0.35 2.25 6.84 23.40 68.90
30 0.09 0.35 2.25 6.84 23.40 68.90
35 0.09 0.35 2.25 6.84 23.40 68.90
40 0.09 0.35 2.25 6.84 23.40 68.90
45 0.09 0.35 2.25 6.84 23.40 68.90
50 0.09 0.35 2.25 6.84 23.40 68.90
60 0.09 0.35 2.25 6.84 23.40 68.90
70 0.09 0.35 2.25 6.84 23.40 68.90
80 0.09 0.35 2.25 6.84 23.40 68.90
90 0.09 0.35 2.25 6.84 23.40 68.90
100 0.09 0.35 2.25 6.84 23.40 68.90
120 0.09 0.31 1.87 6.25 21.80 65.60
140 0.09 0.31 1.87 6.25 21.80 65.60
160 0.09 0.31 1.87 6.25 21.80 65.60
180 0.09 0.31 1.87 6.25 21.80 65.60
200 0.09 0.31 1.87 6.25 21.80 65.60

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 2Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 3Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 4Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 5Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 6Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM 7

Tabela de parâmetros Número do segmento Relação NER070 NER090 NER120 NER155 NER205 NER235
Torque máximo de aceleração Nm 1,2 3 ~ 200 1.8 vezes o binário de saída nominal
Torque de travagem de emergência Nm 1,2 3 ~ 200 3 vezes o binário de saída nominal
Velocidade nominal de entrada rmp 1 3 ~ 20 5000 4000 4000 3000 3000 2000
2 15 ~ 200 5000 4000 4000 3000 3000 2000
Velocidade máxima de entrada rmp 1 3 ~ 20 10000 8000 8000 6000 6000 4000
2 15 ~ 200 10000 8000 8000 6000 6000 4000
Reacção ultraprecisa arco-íris 1 3 ~ 20 - Não. ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
2 15 ~ 200 - Não. ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
Reacção precisa arco-íris 1 3 ~ 20 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
2 15 ~ 200 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Reacção normal arco-íris 1 3 ~ 20 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
2 15 ~ 200 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9
Rigididade orsional Nm/arcmin 1,2 3 ~ 200 8 14 27 52 148 305
Força radial máxima N 1,2 3 ~ 200 1730 3250 7000 9600 14500 27800
Força axial máxima N 1,2 3 ~ 200 865 1625 3500 4800 7250 13900
Momento de inclinação Nm 1,2 3 ~ 200 77 152 325 530 920 1840
Vida de serviço RH 1,2 3 ~ 200 20000h ((operação contínua 10000h)
Eficiência % 1 3 ~ 20 ≥ 95%
% 2 15 ~ 200 ≥ 92%
Peso Quilos 1 3 ~ 20 2.1 5.8 11.2 22.4 46.8 83.0
Quilos 2 15 ~ 200 2.0 4.6 11.1 21.8 43.7 95.0
Temperatura de funcionamento °C 1,2 3 ~ 200 -10°C-90°C
Lubrificação   1,2 3 ~ 200 Gordura sintética
Classe de protecção   1,2 3 ~ 200 IP65
Posição de montagem   1,2 3 ~ 200 Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga) dB ((A) 1 3 ~ 20 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74
2 15 ~ 200 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74
