Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:

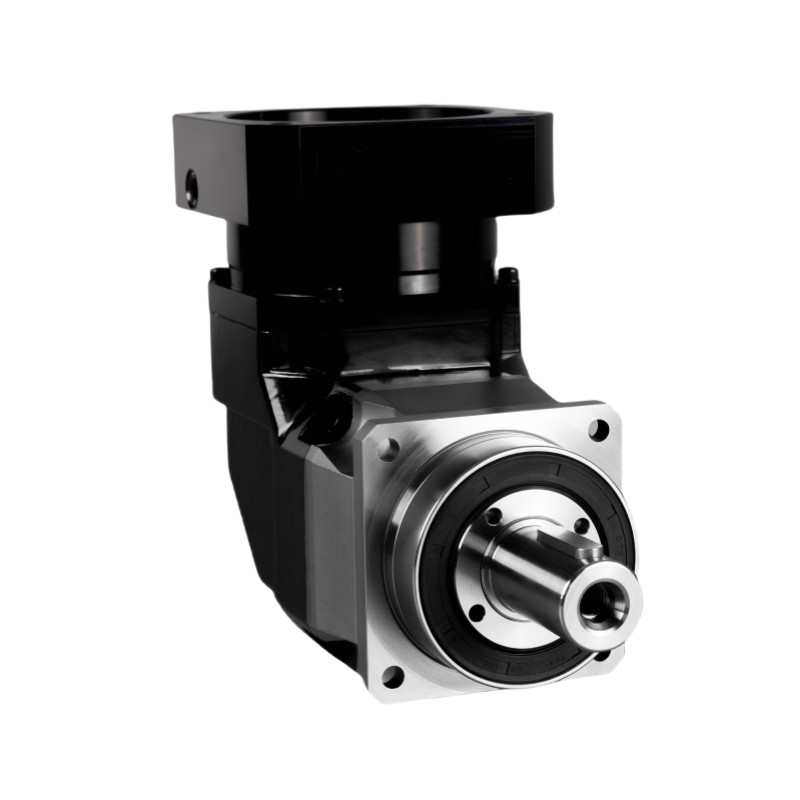

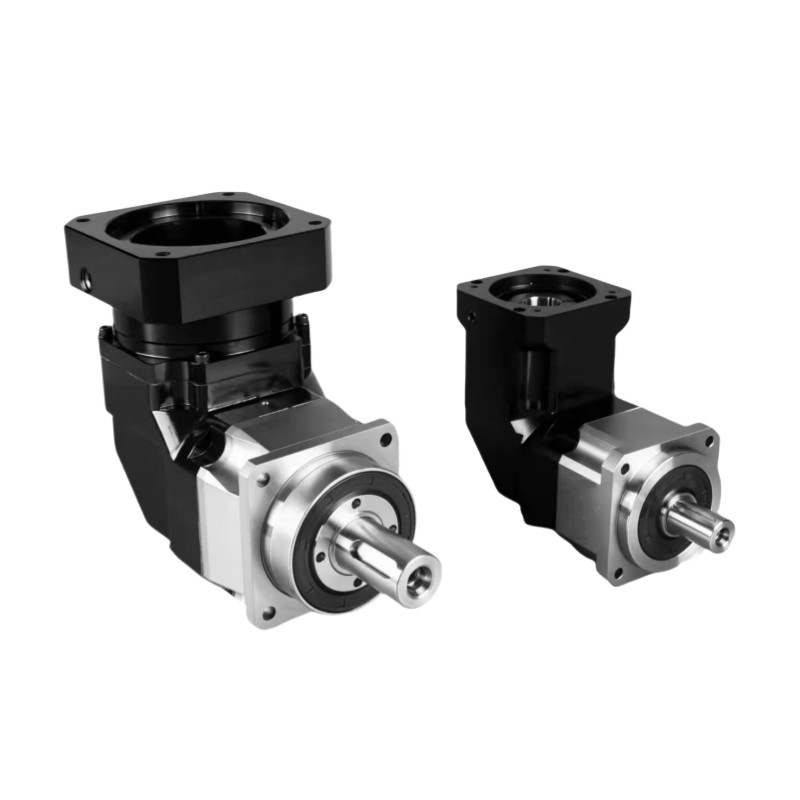

Caixas de engrenagem planetárias da série NFR
Especificações | Número do segmento | Relação | NFR075 | NFR100 | NFR140 | NFR180 | NFR220 | NFR250 | |
Torque de saída nominal | Nm | solteiro | 3 | 130 | 220 | 330 | 890 | 1350 | 2380 |
4 | 150 | 300 | 560 | 1100 | 2000 | 3050 | |||
5 | 160 | 340 | 610 | 1180 | 2050 | 3200 | |||
6 | 150 | 300 | 600 | 1100 | 1900 | 2850 | |||
7 | 150 | 290 | 560 | 1000 | 1600 | 2850 | |||
8 | 130 | 250 | 550 | 960 | 1550 | 2500 | |||
10 | 110 | 220 | 460 | 950 | 1250 | 1850 | |||
14 | 150 | 290 | 560 | 1000 | 1600 | 2850 | |||
16 | 130 | 250 | 550 | 960 | 1550 | 2500 | |||
20 | 110 | 220 | 460 | 950 | 1250 | 1850 | |||
duplo | 15 | 130 | 220 | 330 | 890 | 1350 | 2380 | ||
16 | 150 | 300 | 560 | 1100 | 2000 | 3050 | |||
20 | 150 | 300 | 560 | 1100 | 2000 | 3050 | |||
25 | 160 | 340 | 610 | 1180 | 2050 | 3200 | |||
30 | 150 | 300 | 600 | 1100 | 1900 | 2850 | |||
35 | 150 | 300 | 560 | 1000 | 1700 | 2850 | |||
40 | 130 | 250 | 560 | 950 | 1600 | 2750 | |||
45 | - Não. | - Não. | 460 | - Não. | - Não. | - Não. | |||
50 | 160 | 310 | 610 | 1180 | 2000 | 3100 | |||
60 | 150 | 300 | 560 | 1050 | 1700 | 2850 | |||
70 | 150 | 290 | 560 | 1000 | 1600 | 2800 | |||
80 | 130 | 250 | 550 | 950 | - Não. | - Não. | |||
100 | 110 | 220 | 460 | 950 | 1250 | 1850 | |||
120 | 150 | 300 | 600 | 1100 | 1900 | 2850 | |||
140 | 150 | 290 | 560 | 1000 | 1600 | 2850 | |||
160 | 130 | 250 | 550 | 960 | 1550 | 2500 | |||
200 | 110 | 220 | 460 | 950 | 1250 | 1850 | |||
Inercia rotativa | Kg.cm3 | solteiro | 3 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 |
4 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
5 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
6 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
7 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
8 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
10 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | 270.07 | |||
14 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
16 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
20 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
duplo | 15 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | ||
16 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
20 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
25 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
30 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
35 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
40 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
45 | - Não. | - Não. | 6.84 | - Não. | - Não. | - Não. | |||
50 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
60 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
70 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
80 | 0.35 | 2.25 | 6.84 | 23.40 | - Não. | - Não. | |||
100 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
120 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
140 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
160 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
200 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 |
Tabela de parâmetros | Número do segmento | Relação | NFR075 | NFR100 | NFR140 | NFR180 | NFR220 | NFR250 | |
Torque máximo de aceleração | Nm | 1,2 | 3 ~ 200 | 1.8 vezes o binário de saída nominal | |||||
Torque de travagem de emergência | Nm | 1,2 | 3 ~ 200 | 3 vezes o binário de saída nominal | |||||
Velocidade nominal de entrada | rmp | 1 | 3 ~ 20 | 4000 | 4000 | 3000 | 3000 | 2000 | 1500 |
2 | 15 ~ 200 | 4500 | 4000 | 3000 | 3000 | 2000 | 2500 | ||
Velocidade máxima de entrada | rmp | 1 | 3 ~ 20 | 8000 | 8000 | 6000 | 6000 | 4000 | 2500 |
2 | 15 ~ 200 | 8000 | 8000 | 6000 | 6000 | 4000 | 4000 | ||
Reacção ultraprecisa | arco-íris | 1 | 3 ~ 20 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
2 | 15 ~ 200 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ||
Reacção precisa | arco-íris | 1 | 3 ~ 20 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 |
2 | 15 ~ 200 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
Reacção normal | arco-íris | 1 | 3 ~ 20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
2 | 15 ~ 200 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ||
Rigididade orsional | Nm/arcmin | 1,2 | 3 ~ 200 | 14 | 31 | 57 | 182 | 400 | 580 |
Força radial máxima | N | 1,2 | 3 ~ 200 | 4800 | 9450 | 15200 | 23000 | 34000 | 58000 |
Força axial máxima | N | 1,2 | 3 ~ 200 | 3800 | 6250 | 12000 | 14500 | 23000 | 59000 |
Momento de inclinação | Nm | 1,2 | 3 ~ 200 | 365 | 990 | 1900 | 2870 | 5550 | 8500 |
Vida de serviço | RH | 1,2 | 3 ~ 200 | 20000h ((operação contínua 10000h) | |||||
Eficiência | % | 1 | 3 ~ 20 | ≥ 95% | |||||
% | 2 | 15 ~ 200 | ≥ 92% | ||||||
Peso | Quilos | 1 | 3 ~ 20 | 6.4 | 13.9 | 23.7 | 50.0 | 83.0 | 100.3 |
Quilos | 2 | 15 ~ 200 | 7.8 | 15.1 | 26.7 | 54.0 | 95.0 | 125.3 | |
Temperatura de funcionamento | °C | 1,2 | 3 ~ 200 | -10°C-90°C | |||||
Lubrificação | 1,2 | 3 ~ 200 | Gordura sintética | ||||||
Classe de protecção | 1,2 | 3 ~ 200 | IP65 | ||||||
Posição de montagem | 1,2 | 3 ~ 200 | Qualquer direcção | ||||||
Nível de ruído (N1 = 3000 rpm, sem carga) | dB ((A) | 1 | 3 ~ 20 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ≤ 75 |
2 | 15 ~ 200 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ≤ 75 |
