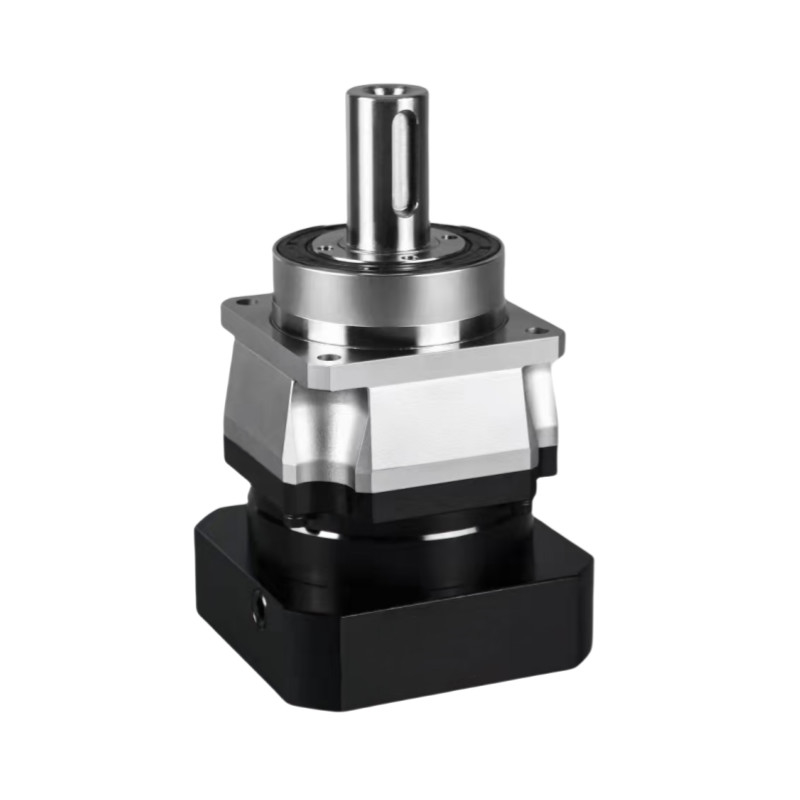

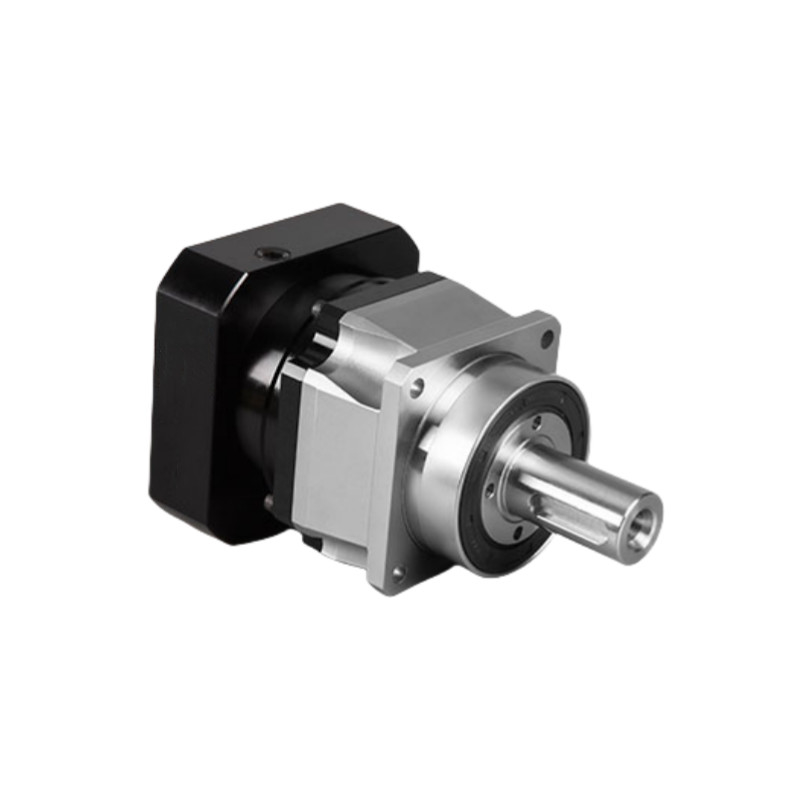

Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado

Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado

Motor de engrenagem de eixo oco personalizado

Motor de engrenagem de eixo oco planetário

Caixa de redução de engrenagem planetária personalizada

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Redutor planetário da série NF

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Caixas de engrenagem de redução planetária da série NF
Modelo:
NF060, NF075, NF100, NF140, NF180, NF220, NF250
Relação:
3 a 100
Reacção ultraprecisa:
≤ 3 minutos de arco
Segmento:
Individual, Duplo
Eficiência:
≥ 97%
Vida de serviço:
20000 horas
operação contínua:
10 000 horas
Classe de protecção:
IP65
Temperatura de funcionamento:
-10°C-90°C
Aplicação:
Máquina-ferramenta, manipulador, soldadura, automação não-padrão, equipamento de impressão, fabricaç
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Sistemas de automação industrial, incluindo transmissão de corrente contínua, servo e sistemas de passo,utilizar redutores de engrenagens planetárias para gerir de forma eficiente tarefas que exigem altos níveis de binário.

O redutor planetário é usado em aplicações resistentes devido à distribuição uniforme das três engrenagens planetárias em torno da engrenagem solar.O que significa que eles podem lidar com maiores binários e reduções em um menor, mais compacta.

Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 0Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 1

Características principais do redutor planetário da série NF

  • Várias versões disponíveis
  • Operação silenciosa
  • Relações de até 10:1 numa única fase
  • Baixa reação
  • Eficiência elevada
  • Aço inoxidável disponível
  • Intercâmbios competitivos disponíveis
  • Melhor em tempos de liderança da classe
  • Garantia de 1 ano



Especificação do redutor planetário da série NF- Não.

Especificações Número do segmento Relação NF060 NF075 NF100 NF140 NF180 NF220 NF250
Torque de saída nominal Nm solteiro 3 55 130 220 330 890 1350 2380
4 50 150 300 560 1100 2000 3050
5 58 160 340 610 1180 2050 3200
6 - Não. 150 300 600 1100 1900 2850
7 50 150 290 560 1000 1600 2850
8 45 130 250 550 960 1550 2500
10 35 110 220 460 950 1250 1850
duplo 15 55 130 220 330 890 1350 2380
16 50 150 300 560 1100 2000 3050
20 50 150 300 560 1100 2000 3050
25 58 160 340 6100 1180 2050 3200
30 - Não. 150 300 600 1100 1900 2850
35 50 150 300 560 1000 1700 2850
40 45 130 250 450 950 1600 2750
45 - Não. - Não. - Não. 460 - Não. - Não. - Não.
50 50 160 310 610 1180 2000 3100
60 - Não. 150 300 560 1050 1700 2850
70 50 150 290 560 1000 1600 2800
80 45 130 250 550 950 - Não. - Não.
100 35 110 220 460 950 1250 1850
Inercia rotativa Kg.cm3 solteiro 3 0.16 0.61 3.25 9.21 28.98 69.61 343.49
4 0.14 0.48 2.74 7.54 23.67 54.37 283.94
5 0.13 0.47 2.71 7.42 23.29 53.27 264.41
6 - Não. 0.45 2.65 7.25 22.75 51.72 257.26
7 0.13 0.45 2.62 7.14 22.48 50.97 250.11
8 0.13 0.44 2.58 7.07 22.59 50.84 245.35
10 0.13 0.44 2.57 7.03 22.51 50.56 241.30
duplo 15 0.13 0.47 0.47 2.71 7.42 28.98 69.61
16 0.13 0.47 0.47 2.71 7.42 28.98 - Não.
20 0.13 0.47 0.47 2.71 7.42 28.98 69.61
25 0.13 0.47 0.47 2.71 7.42 28.98 69.61
30 - Não. 0.47 0.47 2.71 7.42 28.98 69.61
35 0.13 0.47 0.47 2.71 7.42 28.98 69.61
40 0.13 0.47 0.47 2.71 7.42 28.98 69.61
45 - Não. - Não. - Não. 2.71 - Não. - Não. - Não.
50 0.13 0.44 0.44 2.57 7.03 28.98 69.61
60 - Não. 0.44 0.44 2.57 7.03 22.51 50.56
70 0.13 0.44 0.44 2.57 7.03 22.51 50.56
80 0.13 0.44 0.44 2.57 7.03 - Não. - Não.
100 0.13 0.44 0.44 2.57 7.03 22.51 50.56

Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 2Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 3Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 4Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 5Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 6Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 7Redutor planetário de engrenagem de eixo oco Motor de redução de engrenagem personalizado 8

Tabela de parâmetros do redutor planetário Número do segmento Relação NF060 NF075 NF100 NF140 NF180 NF220 NF250
Torque máximo de aceleração Nm 1,2 3 ~ 100 1.8 vezes o binário de saída nominal
Torque de travagem de emergência Nm 1,2 3 ~ 100 3 vezes o binário de saída nominal
Velocidade nominal de entrada rmp 1 3 ~ 10 4000 4000 4000 3000 3000 2000 1500
2 15 ~ 100 4500 4500 4000 3000 3000 2000 2500
Velocidade máxima de entrada rmp 1 3 ~ 10 8000 8000 8000 6000 6000 4000 2500
2 15 ~ 100 8000 8000 8000 6000 6000 4000 4000
Reacção ultraprecisa arco-íris 1 3 ~ 10 - Não. ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 15 ~ 100 - Não. - Não. ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Reacção precisa arco-íris 1 3 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 15 ~ 100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Reacção normal arco-íris 1 3 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 15 ~ 100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Rigididade orsional Nm/arcmin 1,2 3 ~ 100 8 14 31 57 182 400 580
Força radial máxima N 1,2 3 ~ 100 2630 4800 9450 15200 23000 34000 58000
Força axial máxima N 1,2 3 ~ 100 1650 3800 6250 12000 14500 23000 59000
Momento de inclinação Nm 1,2 3 ~ 100 154 365 990 1900 2870 5550 8500
Vida de serviço RH 1,2 3 ~ 100 20000h ((operação contínua 10000h)
Eficiência % 1 3 ~ 10 ≥ 97%
% 2 15 ~ 100 ≥ 94%
Peso Quilos 1 3 ~ 10 1.3 3.7 6.9 13.7 28.0 48.0 110.6
Quilos 2 15 ~ 100 1.3 4.1 8.1 16.6 33.0 60.0 138.3
Temperatura de funcionamento °C 1,2 3 ~ 100 -10°C-90°C
Lubrificação   1,2 3 ~ 100 Gordura sintética
Classe de protecção   1,2 3 ~ 100 IP65
Posição de montagem   1,2 3 ~ 100 Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga) dB ((A) 1 3 ~ 10 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 72
2 15 ~ 100 ≤ 60 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 72
