Lugar de origem:
Jiangsu, China
Marca:
Giant Precision
Certificação:
ISO9001
Número do modelo:

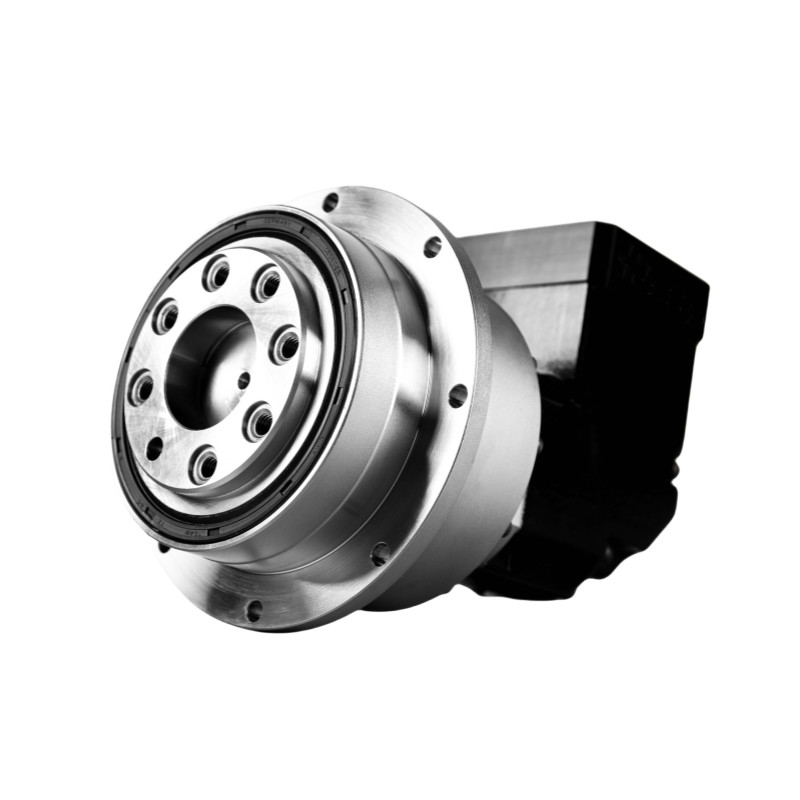

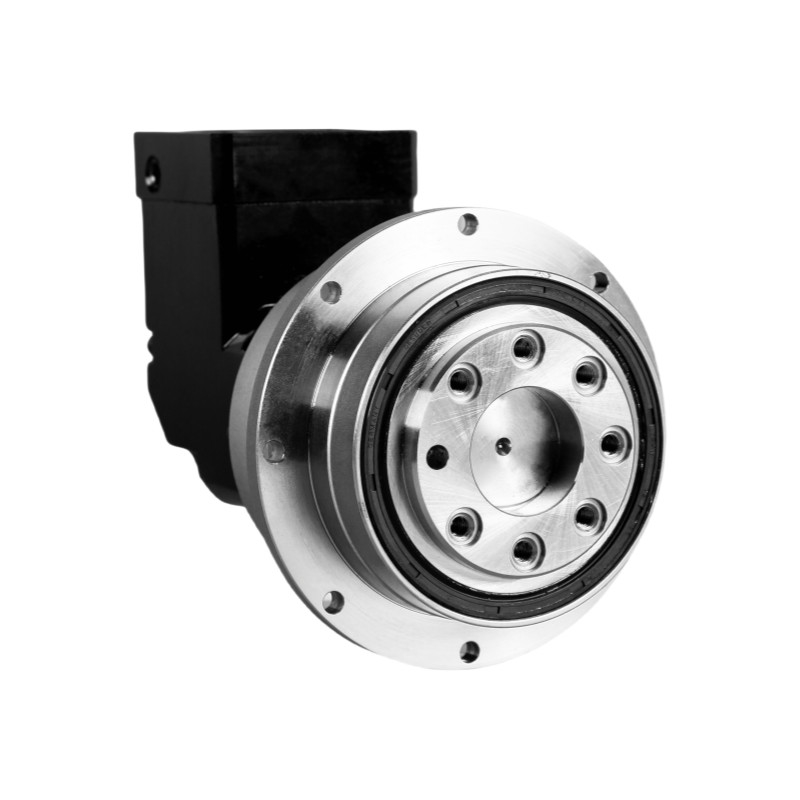

Caixas de engrenagem planetárias da série NDR
Especificações | Número do segmento | Relação | NDR064 | NDR090 | NDVR110 | NDVR140 | NDVR200 | NDVR255 | NDVR285 | |
Torque de saída nominal | Nm | solteiro | 4 | 45 | 130 | 280 | 560 | 1100 | 2200 | 3600 |
5 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
7 | 48 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
8 | - Não. | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
10 | 40 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
14 | 48 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
16 | - Não. | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
20 | 40 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
duplo | 16 | 45 | 130 | 280 | 560 | 1100 | 2200 | 3600 | ||
20 | 45 | 130 | 280 | 560 | 1100 | 2000 | 3600 | |||
25 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
35 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
40 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
50 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
60 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
70 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
80 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
90 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
100 | 55 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
140 | 48 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
160 | - Não. | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
200 | 40 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
Inercia rotativa | Kg.cm3 | solteiro | 4 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 |
5 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
7 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
8 | - Não. | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 280.86 | |||
10 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | 270.07 | |||
14 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
16 | - Não. | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
20 | 0.07 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | 270.07 | |||
duplo | 16 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | ||
20 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
25 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
35 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 152.09 | |||
40 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
50 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
60 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
70 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
80 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
90 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
100 | 0.09 | 0.35 | 2.25 | 6.84 | 23.40 | 68.90 | 145.82 | |||
140 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
160 | - Não. | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 | |||
200 | 0.09 | 0.31 | 1.87 | 6.25 | 21.80 | 65.60 | 145.82 |
Tabela de parâmetros | Número do segmento | Relação | NDR064 | NDR090 | NDVR110 | NDVR140 | NDVR200 | NDVR255 | NDVR285 | |
Torque máximo de aceleração | Nm | 1,2 | 1.8 vezes o binário de saída nominal | |||||||
Torque de travagem de emergência | Nm | 1,2 | 3 vezes o binário de saída nominal | |||||||
Velocidade nominal de entrada | rmp | 1 | 4 ~ 20 | 5000 | 4000 | 4000 | 3000 | 3000 | 2200 | 2000 |
2 | 16 ~ 200 | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2200 | ||
Velocidade máxima de entrada | rmp | 1 | 4 ~ 20 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 |
2 | 16 ~ 200 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 | ||
Reacção ultraprecisa | arco-íris | 1 | 4 ~ 20 | - Não. | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
2 | 16 ~ 200 | - Não. | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ||
Reacção precisa | arco-íris | 1 | 4 ~ 20 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 |
2 | 16 ~ 200 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
Reacção normal | arco-íris | 1 | 4 ~ 20 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
2 | 16 ~ 200 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ≤ 9 | ||
Rigididade orsional | Nm/arcmin | 1,2 | 4 ~ 200 | 13 | 31 | 95 | 183 | 529 | 1030 | 1421 |
Força radial máxima | N | 1,2 | 4 ~ 200 | 2300 | 4100 | 9400 | 15000 | 25600 | 42000 | 59800 |
Força axial máxima | N | 1,2 | 4 ~ 200 | 1055 | 2980 | 5600 | 9300 | 19000 | 33400 | 59000 |
Momento de inclinação | Nm | 1,2 | 4 ~ 200 | 94 | 198 | 482 | 1090 | 4030 | 6100 | 8500 |
Vida de serviço | RH | 1,2 | 4 ~ 200 | 20000h ((operação contínua 10000h) | ||||||
Eficiência | % | 1 | 4 ~ 20 | ≥ 95% | ||||||
% | 2 | 16 ~ 200 | ≥ 92% | |||||||
Peso | Quilos | 1 | 4 ~ 20 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 84.0 | 100.4 |
Quilos | 2 | 16 ~ 200 | 2.5 | 7.0 | 12.6 | 26.2 | 61.0 | 105.0 | 125.5 | |
Temperatura de funcionamento | °C | 1,2 | 4 ~ 200 | -10°C-90°C | ||||||
Lubrificação | 1,2 | 4 ~ 200 | Gordura sintética | |||||||
Classe de protecção | 1,2 | 4 ~ 200 | IP65 | |||||||
Posição de montagem | 1,2 | 4 ~ 200 | Qualquer direcção | |||||||
Nível de ruído (N1 = 3000 rpm, sem carga) | dB ((A) | 1 | 4 ~ 20 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ≤ 74 |
2 | 16 ~ 200 | ≤ 63 | ≤ 65 | ≤ 68 | ≤ 70 | ≤ 72 | ≤ 74 | ≤ 74 |
