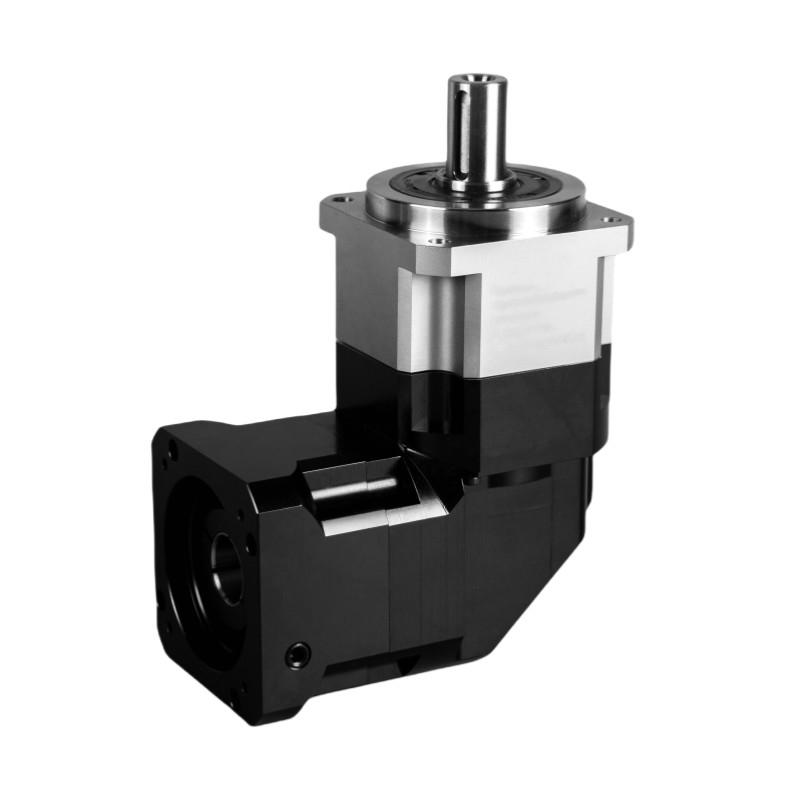

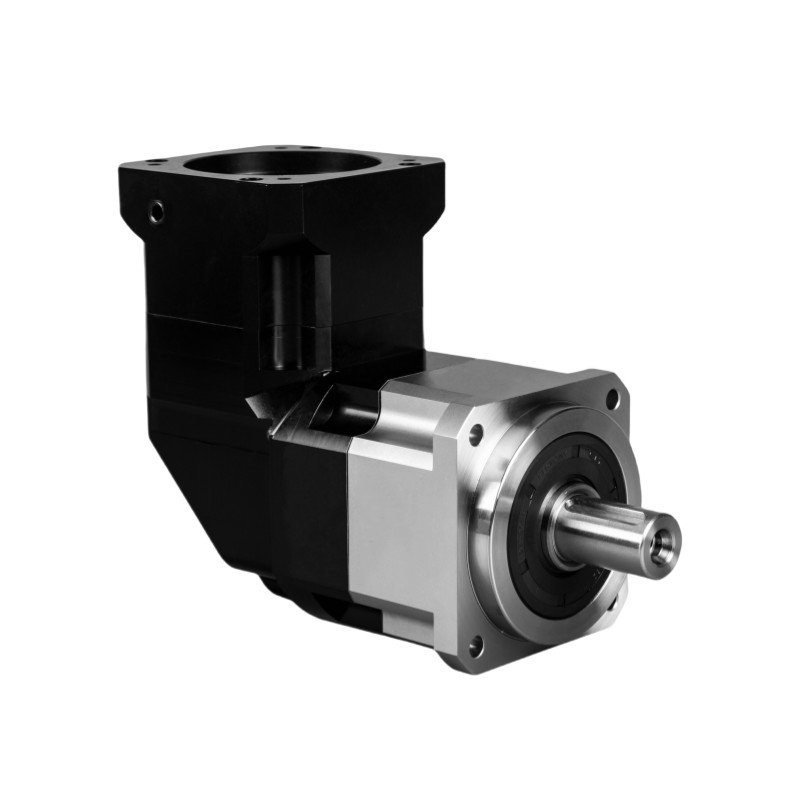

Name: Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Caixas de engrenagem planetárias da série NBR
Availability: InStock

Para casa > produtos > Redutor planetário >

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária

Caixa de engrenagens do motor de ângulo reto OEM

Caixa de engrenagens do motor de ângulo reto planetário

OEM caixa de engrenagens de ângulo reto eixo oco

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Caixas de engrenagem planetárias da série NBR

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Caixas de engrenagem planetárias da série NBR

Modelo:

NBR060, NBR090, NBR115, NBR142, NBR180, NBR220

Relação:

3 a 200

Segmento:

Individual, Duplo

Eficiência:

≥ 95%

Vida útil:

20000 horas

operação contínua:

10 000 horas

Classe de protecção:

IP65

Temperatura de funcionamento:

-10°C-90°C

Reacção ultraprecisa:

≤ 4 minutos de arco

Aplicação:

Produção de automóveis, telecomunicações por satélite, indústria farmacêutica

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Caixa de engrenagens de redução planetária da série ND do Planetário integrada

Obtenha o melhor preço

Vídeo

ODM ISO9001 Redutor de caixa de engrenagens planetária IP65 impermeável

Obtenha o melhor preço

Vídeo

Transmissão de potência de caixa de engrenagens de eixo oco de duplo ângulo direito de precisão ODM

Obtenha o melhor preço

Vídeo

Transmissão de potência caixa de engrenagens de ângulo direito eixo oco acionamento personalizado

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Especificações		Número do segmento	Relação	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Torque de saída nominal	Nm	solteiro	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		duplo	15	50	120	190	320	550	1080
			16	- Não.	- Não.	- Não.	- Não.	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inercia rotativa	Kg.cm3	solteiro	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		duplo	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	- Não.	- Não.	- Não.	- Não.	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 2

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 3

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 4

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 5

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 6

Caixas de engrenagem de motor de ângulo direito de eixo oco com redução planetária 7

Tabela de parâmetros		Número do segmento	Relação	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Torque máximo de aceleração	Nm	1,2	1.8 vezes o binário de saída nominal
Torque de travagem de emergência	Nm	1,2	3 vezes o binário de saída nominal
Velocidade nominal de entrada	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Velocidade nominal de entrada	rmp	2	15 ~ 200	5000	4000	4000	3000	3000	2000
Velocidade máxima de entrada	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Velocidade máxima de entrada	rmp	2	15 ~ 200	10000	8000	8000	6000	6000	4000
Reacção ultraprecisa	arco-íris	1	3 ~ 20	- Não.	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Reacção ultraprecisa	arco-íris	2	15 ~ 200	- Não.	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reacção precisa	arco-íris	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Reacção precisa	arco-íris	2	15 ~ 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Reacção normal	arco-íris	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 5
Reacção normal	arco-íris	2	15 ~ 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 7
Rigididade orsional	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Força radial máxima	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Força axial máxima	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Momento de inclinação	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Vida de serviço	RH	1,2	3 ~ 200	20000h ((operação contínua 10000h)
Eficiência	%	1	3 ~ 20	≥ 95%
Eficiência	%	2	15 ~ 200	≥ 92%
Peso	Quilos	1	3 ~ 20	2.1	6.4	13.0	24.5	51.0	83.0
Peso	Quilos	2	15 ~ 200	2.1	7.8	14.2	27.5	54.0	95.0
Temperatura de funcionamento	°C	1,2	3 ~ 200	-10°C-90°C
Lubrificação		1,2	3 ~ 200	Gordura sintética
Classe de protecção		1,2	3 ~ 200	IP65
Posição de montagem		1,2	3 ~ 200	Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	2	15 ~ 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
