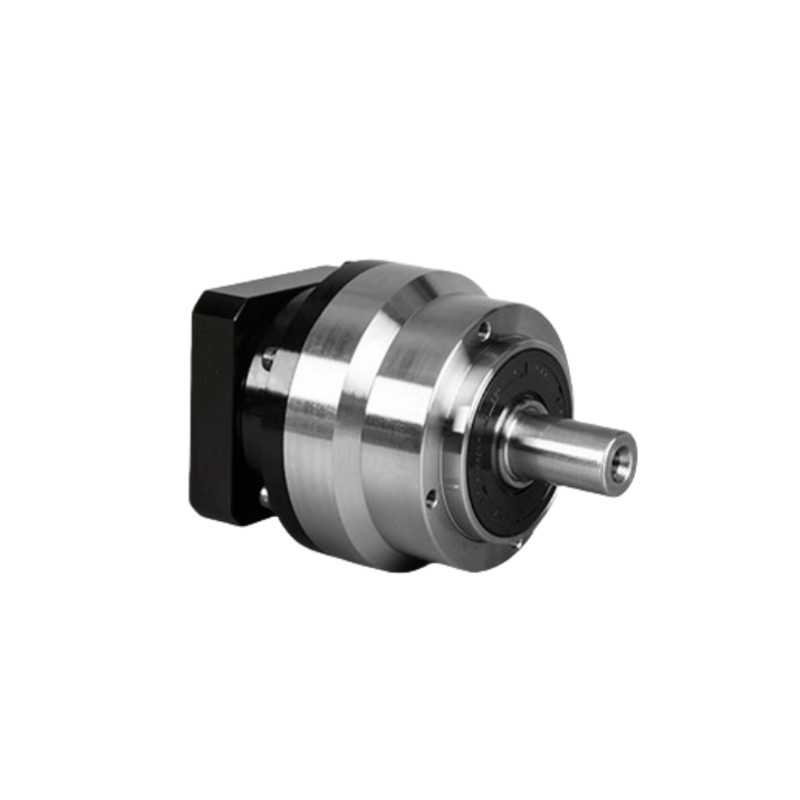

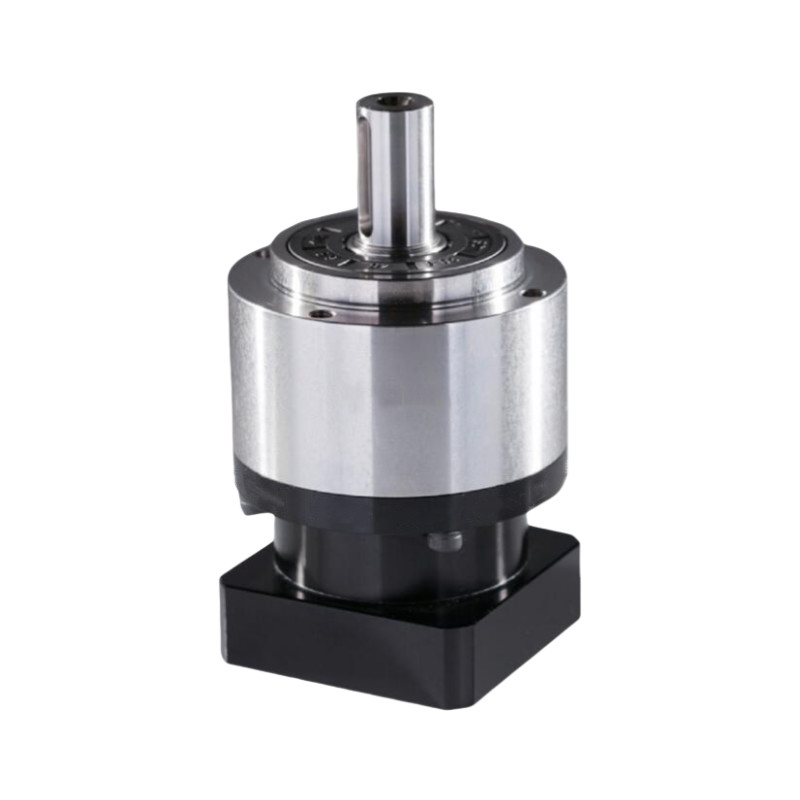

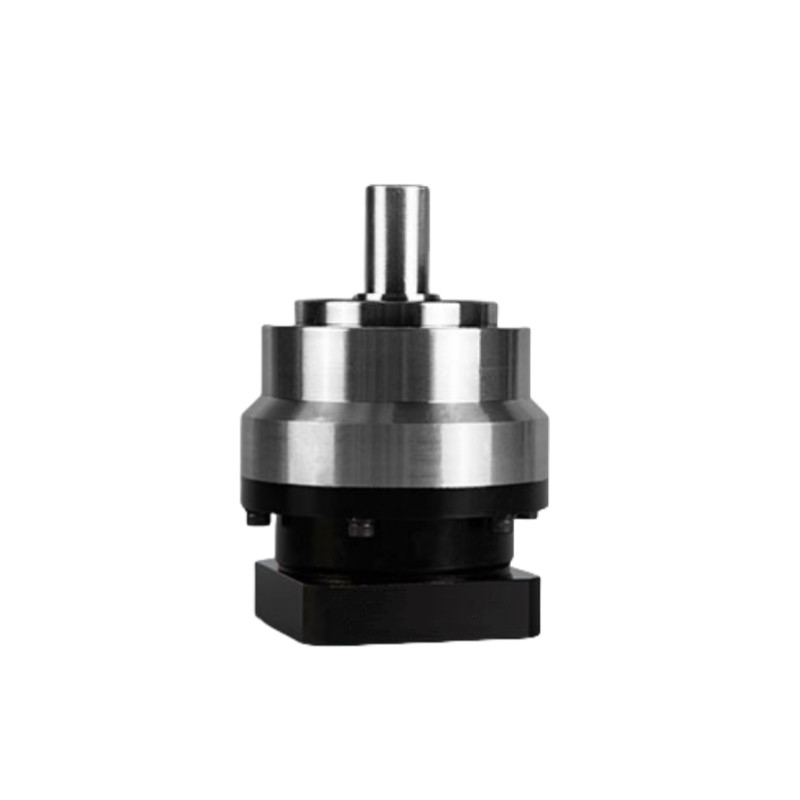

Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado

Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado

Transmissão de potência caixa de engrenagens de eixo de saída oca

Caixa de engrenagens de eixo de saída oculto planetário

Caixa de engrenagens planetária montada no eixo de transmissão de potência

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Caixas de engrenagem planetárias da série NE

Contacte-nos
Solicite um orçamento
Detalhes do produto
Produto:
Caixas de engrenagem planetárias da série NE
Modelo:
O número de veículos a motor não deve ser superior a 100 kg.
Relação:
3 a 100
Segmento:
Individual, Duplo
Eficiência:
≥ 97%
Vida útil:
20000 horas
Torque máximo de aceleração:
10,8 vezes o binário de saída nominal
Classe de protecção:
IP65
Temperatura de funcionamento:
-10°C-90°C
Reacção normal:
≤ 7 minutos de arco
Reacção ultraprecisa:
≤ 3 minutos de arco
Aplicação:
Corte a laser, manipulador, equipamento de impressão, fabricação de automóveis, indústria farmacêuti
Garantia:
1 ano
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
To Be Negotiated
Detalhes da embalagem
Caixa de cartão
Tempo de entrega
3-4 semanas
Termos de pagamento
T/T
Habilidade da fonte
20000 conjuntos por mês
Descrição do produto

Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 0Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 1

Especificações Número do segmento Relação NE070 NE090 NE120 NE155 NE205 NE235
Torque de saída nominal Nm solteiro 3 50 120 190 320 550 1080
4 45 130 270 510 990 1610
5 55 150 310 610 1140 1900
6 50 140 290 570 1040 1800
7 45 130 280 520 1040 1710
8 40 110 240 470 950 1520
9 35 95 210 420 850 1420
10 35 95 210 420 850 1420
duplo 15 50 120 190 320 550 1080
16 - Não. - Não. - Não. - Não. - Não. - Não.
20 45 130 270 510 990 1610
25 55 150 310 610 1140 1900
30 50 140 290 570 1040 1800
35 45 130 280 520 1040 1710
40 40 110 240 470 950 1520
45 35 95 210 420 850 1420
50 55 150 310 610 1140 1900
60 50 140 290 570 1040 1800
70 45 130 280 520 1040 1710
80 40 110 240 470 950 1520
90 35 95 210 420 850 1420
100 35 95 210 420 850 1420
Inercia rotativa Kg.cm3 solteiro 3 0.16 0.61 3.25 9.21 28.98 69.61
4 0.14 0.48 2.74 7.54 23.67 54.37
5 0.13 0.47 2.71 7.42 23.29 53.27
6 0.13 0.45 2.65 7.25 22.75 51.72
7 0.13 0.45 2.62 7.14 22.48 50.97
8 0.13 0.44 2.58 7.07 22.59 50.84
9 0.13 0.44 2.57 7.04 22.53 50.63
10 0.13 0.44 2.57 7.03 22.51 50.56
duplo 15 0.03 0.13 0.47 2.71 7.42 23.29
16 - Não. - Não. - Não. - Não. - Não. - Não.
20 0.03 0.13 0.47 2.71 7.42 23.29
25 0.03 0.13 0.47 2.71 7.42 23.29
30 0.03 0.13 0.47 2.71 7.42 23.29
35 0.03 0.13 0.47 2.71 7.42 23.29
40 0.03 0.13 0.47 2.71 7.42 23.29
45 0.03 0.13 0.47 2.71 7.42 23.29
50 0.03 0.13 0.44 2.57 7.03 22.51
60 0.03 0.13 0.44 2.57 7.03 22.51
70 0.03 0.13 0.44 2.57 7.03 22.51
80 0.03 0.13 0.44 2.57 7.03 22.51
90 0.03 0.13 0.44 2.57 7.03 22.51
100 0.03 0.13 0.44 2.57 7.03 22.51

Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 2

Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 3Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 4Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 5Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 6Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 7Precision Planetary Hollow Output Shaft caixa de engrenagens Transmissão de energia eixo montado 8

Tabela de parâmetros Número do segmento Relação NE070 NE090 NE120 NE155 NE205 NE235
Torque máximo de aceleração Nm 1,2 1.8 vezes o binário de saída nominal
Torque de travagem de emergência Nm 1,2 3 vezes o binário de saída nominal
Velocidade nominal de entrada rmp 1 3 ~ 10 5000 4000 4000 3000 3000 2000
2 15 ~ 100 5000 4000 4000 3000 3000 2000
Velocidade máxima de entrada rmp 1 3 ~ 10 10000 8000 8000 6000 6000 4000
2 15 ~ 100 10000 8000 8000 6000 6000 4000
Reacção ultraprecisa arco-íris 1 3 ~ 10 - Não. ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 15 ~ 100 - Não. - Não. ≤ 3 ≤ 3 ≤ 3 ≤ 3
Reacção precisa arco-íris 1 3 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 15 ~ 100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Reacção normal arco-íris 1 3 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 15 ~ 100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Rigididade orsional Nm/arcmin 1,2 3 ~ 100 8 14 27 52 148 305
Força radial máxima N 1,2 3 ~ 100 1730 3250 7000 9600 14500 27800
Força axial máxima N 1,2 3 ~ 100 865 1625 3500 4800 7250 13900
Momento de inclinação Nm 1,2 3 ~ 100 77 152 325 530 920 1840
Vida de serviço RH 1,2 3 ~ 100 20000h ((operação contínua 10000h)
Eficiência % 1 3 ~ 10 ≥ 97%
% 2 15 ~ 100 ≥ 94%
Peso Quilos 1 3 ~ 10 1.4 3.3 6.9 13.0 31.0 48.0
Quilos 2 15 ~ 100 1.6 4.7 8.7 17.0 35.0 60.0
Temperatura de funcionamento °C 1,2 3 ~ 100 -10°C-90°C
Lubrificação   1,2 3 ~ 100 Gordura sintética
Classe de protecção   1,2 3 ~ 100 IP65
Posição de montagem   1,2 3 ~ 100 Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga) dB ((A) 1 3 ~ 10 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70
2 15 ~ 100 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70
