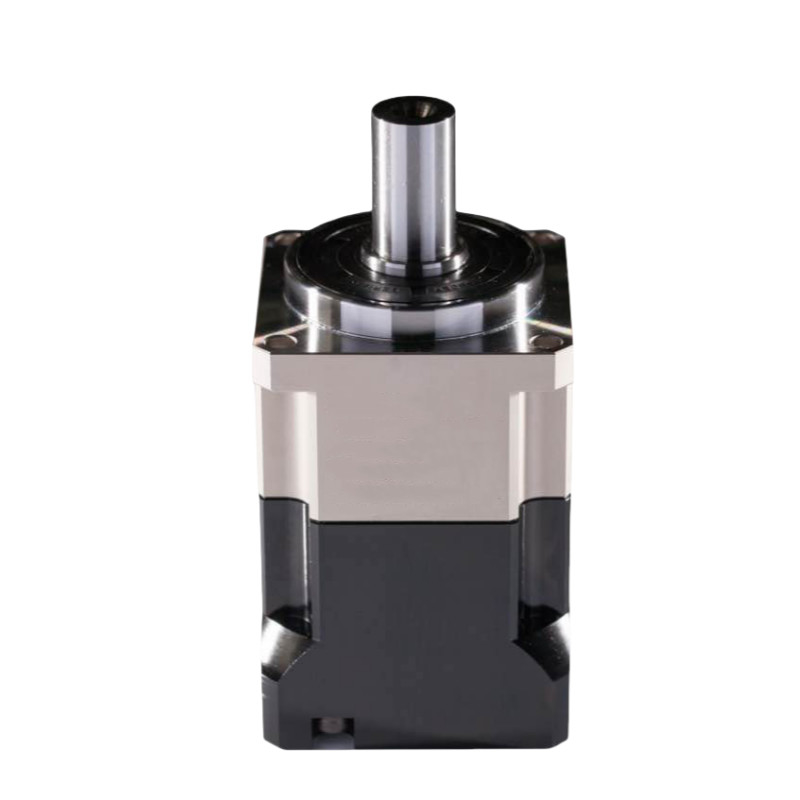

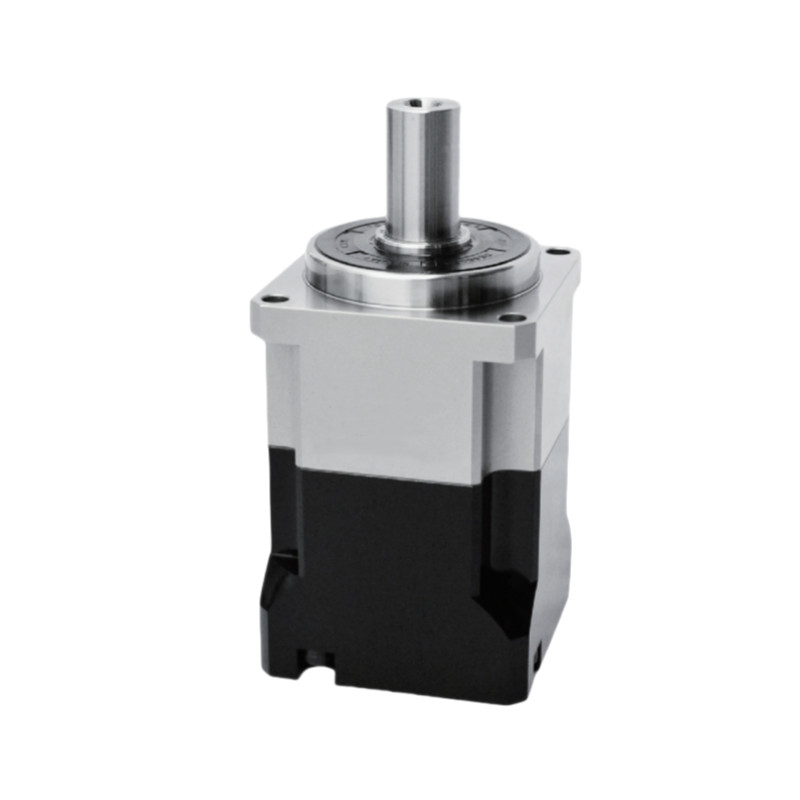

Name: Redutor planetário de precisão de caixa de engrenagens de montagem de eixo personalizado
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NB Caixas de engrenagem planetárias da série
Availability: InStock

Para casa > produtos > Redutor planetário >

Redutor planetário de precisão de caixa de engrenagens de montagem de eixo personalizado

Caixa de velocidades de montagem de eixo personalizada

Motação do eixo da caixa de velocidades Redutor

Redutor planetário de precisão montado no eixo

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

NB Caixas de engrenagem planetárias da série

Conversar

Falem Agora.

Detalhes do produto

Produto:

NB Caixas de engrenagem planetárias da série

Modelo:

Nota de saída: Nota de saída:

Relação:

3 a 100

Segmento:

Individual, Duplo

Eficiência:

≥ 97%

Vida útil:

20000 horas

operação contínua:

10 000 horas

Classe de protecção:

IP65

Temperatura de funcionamento:

-10°C-90°C

Reacção ultraprecisa:

≤ 3 minutos de arco

Aplicação:

Corte a laser, manipulador, equipamento de impressão, fabricação de automóveis, indústria farmacêuti

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Falem Agora.

Descrição do produto

Especificações		Número do segmento	Relação	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torque de saída nominal	Nm	solteiro	3	- Não.	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		duplo	15	- Não.	50	120	190	320	550	1080
			16	19	- Não.	- Não.	- Não.	- Não.	- Não.	- Não.
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inercia rotativa	Kg.cm³	solteiro	3	- Não.	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		duplo	15	- Não.	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	- Não.	- Não.	- Não.	- Não.	- Não.	- Não.
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Redutor planetário de precisão de caixa de engrenagens de montagem de eixo personalizado 2

Tabela de parâmetros		Número do segmento	Relação	NB042	NB060	NB090	NB115	NB142	NB180	NB220
Torque máximo de aceleração	Nm	1,2	1.8 vezes o binário de saída nominal
Torque de travagem de emergência	Nm	1,2	3 vezes o binário de saída nominal
Velocidade nominal de entrada	rmp	1	3 ~ 10	5000	5000	4000	4000	3000	3000	2000
Velocidade nominal de entrada	rmp	2	15 ~ 100	5000	5000	4000	4000	3000	3000	2000
Velocidade máxima de entrada	rmp	1	3 ~ 10	10000	10000	8000	8000	6000	6000	4000
Velocidade máxima de entrada	rmp	2	15 ~ 100	10000	10000	8000	8000	6000	6000	4000
Reacção ultraprecisa	arco-íris	1	3 ~ 10	- Não.	- Não.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Reacção ultraprecisa	arco-íris	2	15 ~ 100	- Não.	- Não.	- Não.	≤ 3	≤ 3	≤ 3	≤ 3
Reacção precisa	arco-íris	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Reacção precisa	arco-íris	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reacção normal	arco-íris	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Reacção normal	arco-íris	2	15 ~ 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigididade orsional	Nm/arcmin	1,2	3 ~ 100	3.2	8	14	27	52	148	305
Força radial máxima	N	1,2	3 ~ 100	980	1730	3250	7000	9600	14500	27800
Força axial máxima	N	1,2	3 ~ 100	490	865	1625	3500	4800	7250	13900
Momento de inclinação	Nm	1,2	3 ~ 100	34	77	152	325	530	920	1840
Vida de serviço	RH	1,2	3 ~ 100	20000h ((operação contínua 10000h)
Eficiência	%	1	3 ~ 10	≥ 97%
Eficiência	%	2	15 ~ 100	≥ 94%
Peso	Quilos	1	3 ~ 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Peso	Quilos	2	15 ~ 100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Temperatura de funcionamento	°C	1,2	3 ~ 100	-10°C-90°C
Lubrificação		1,2	3 ~ 100	Gordura sintética
Classe de protecção		1,2	3 ~ 100	IP65
Posição de montagem		1,2	3 ~ 100	Qualquer direcção
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	1	3 ~ 10	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Nível de ruído (N1 = 3000 rpm, sem carga)	dB ((A)	2	15 ~ 100	≤ 56	≤ 60	≤ 63	≤ 63	≤ 65	≤ 67	≤ 70
			3	- Não.	0.16	0.61	3.25	9.21	28.98	69.61
