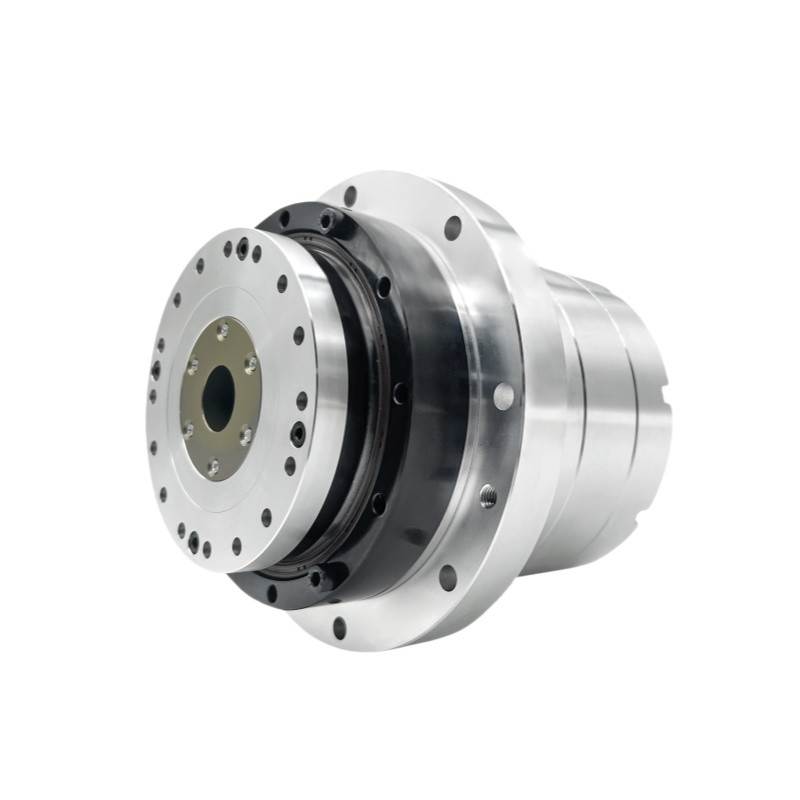

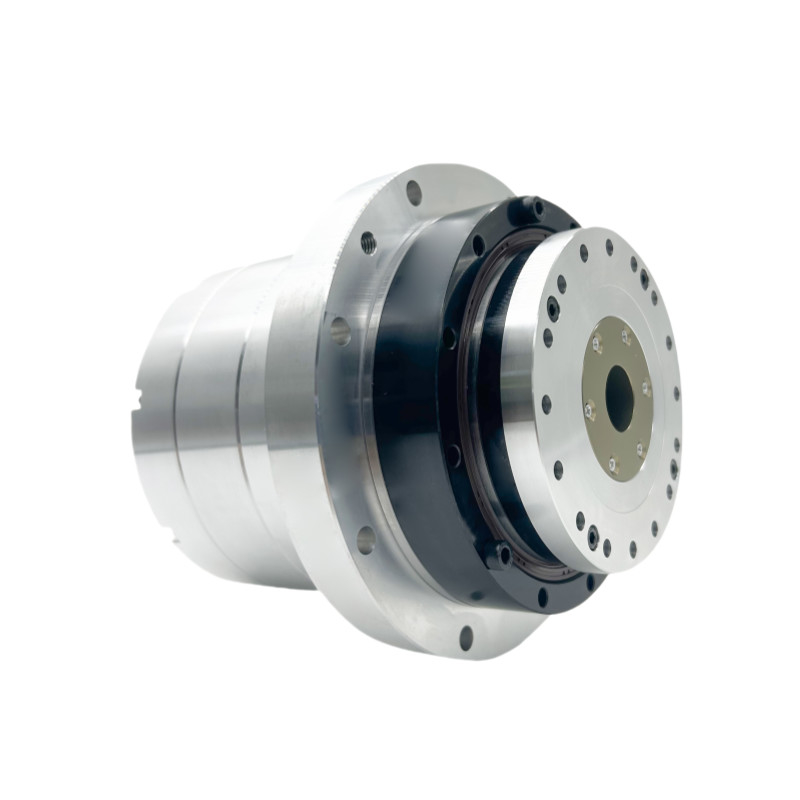

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco

Atuador giratório de servo oco do eixo

Acionador giratório de servo-harmônico

Motor de tração harmônica Actuador rotativo

Lugar de origem:

Jiangsu, China

Marca:

Giant Precision

Certificação:

ISO9001

Número do modelo:

Série HATF com saída inferior

Contacte-nos

Solicite um orçamento

Detalhes do produto

Produto:

Actuadores rotativos da série HATF

Taxa de redução:

51, 81, 101, 121, 161

Número do modelo:

14, 17, 20, 25, 32, 40, 50, 58

Tipo de codificador:

Codificador absoluto

Número de polos do motor:

Aplicação:

Automatização 3C, Máquinas-ferramentas CNC de precisão, Equipamento de polimento de vidro, Robô huma

Versão de tensão principal:

AC220V, DC48V

Características chaves:

Integração, alto desempenho, zero reação negativa, longa vida útil, baixo ruído

Design da Vida:

10 000 horas

Garantia:

1 ano

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

To Be Negotiated

Detalhes da embalagem

Caixa de cartão

Tempo de entrega

3-4 semanas

Termos de pagamento

T/T

Habilidade da fonte

20000 conjuntos por mês

Produtos relacionados

Vídeo

Atuadores de eixo oco rotativos da série HAT integrados com servo-acionamento harmónico de potência

Obtenha o melhor preço

Vídeo

Reacção zero Grande eixo oco atuador rotativo robô conjunto série HAMF

Obtenha o melhor preço

Vídeo

ODM Actuador de eixo oculto de braço robótico motor de articulação para máquina de corte a laser

Obtenha o melhor preço

Vídeo

Motor do braço robótico de acionamento harmónico de eixo oco da série HAMF

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Atuadores rotativos de eixo oco da série HATF com flange

Série HAT			14			17				20					25					32					40
Taxa de redução			51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	Torque máximo	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	Torque nominal	N·m	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	Velocidade máxima	RPM	118	74	59	98	62	50	41	98	62	50	41	31	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	Velocidade	RPM	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	Corrente máxima	Armas	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	Corrente nominal	Armas	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	Constante de binário	N m/armas	11.02	17.5	21.82	11.42	18.14	22.62	27.1	11.42	18.14	22.62	27.1	36.06	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	Resistência de fase	Ohms ((20°C)	7.5			6.2				6.2					3.55					2.1					2
	Indutância de fase	mH	11.5			7.7				7.7					10					12					6
	Câmpus EMF traseiro	Vrms/krpm	25			25				25					40					52.5					65
48VDC	Torque máximo	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	Torque nominal	N·m	8.6	13.5	13.5	32	33	49	49	39	58	61	61	61	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	Velocidade máxima	RPM	98	62	50	86	54	44	36	86	54	44	36	27	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	Velocidade	RPM	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	Corrente máxima	Armas	5.12	4.07	3.83	9.36	7.44	7.43	6.2	15.37	12.77	11.48	10.14	7.98	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	Corrente nominal	Armas	1.92	1.89	1.52	7.13	4.63	5.51	4.6	8.69	8.14	6.86	5.73	4.31	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	Constante de binário	N m/armas	4.49	7.13	8.89	4.49	7.13	8.89	10.65	4.49	7.13	8.89	10.65	14.17	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	Resistência de fase	Ohms ((20°C)	0.85			0.4				0.4					0.13					0.2					0.074
	Indutância de fase	mH	1			0.9				0.9					0.36					0.4					0.3
	Câmpus EMF traseiro	Vrms/krpm	6.5			7.7				7.7					10.5					12.57					15
Codificador absoluto	Tipo de codificador		Codificador absoluto			Codificador absoluto				Codificador absoluto					Codificador absoluto					Codificador absoluto					Codificador absoluto
	Resolução (revolução de motor única)	um pouco	23,24 bits			23,24 bits				23,24 bits					23,24 bits					23,24 bits					23,24 bits
	Motor contador de voltas múltiplas	um pouco	16			16				16					16					16					16
Precisão de posição unidirecional		Arco sec	≤ 90	≤ 80	≤ 70	≤ 75	≤ 75	≤ 50	≤ 50	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50	≤ 70	≤ 60	≤ 60	≤ 50	≤ 50	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45	≤ 60	≤ 60	≤ 50	≤ 45	≤ 45
Repetibilidade da precisão de posicionamento		Arco sec	≤ 15	≤ 10	≤ 10	≤ 15	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Rigididade de reversão		x10⁴N·m /rad	8			15				24					38					95					175
Rigidez torsional		x10⁴N·m /rad	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Momento de inércia	Sem travão	kg*m²	3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3
Momento de inércia	Com travão	kg*m²	3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3
Massas	Sem travão	Quilos	1.66			2.2				2.4					3.6					7.4					10.7
Massas	Com travão	Quilos	2			2.8				2.96					4.2					8.7					12
Número de postes motorizados		Polão	16			16				16					16					16					16
Condições ambientais			Temperatura de funcionamento: 0~40°C Temperatura de armazenagem: -20°C a 60°C Humidade de funcionamento/Humidade de armazenamento: 20~80% RH (sem condensação) Resistência à vibração: 24,5 m/s2 (frequência: 10~400 Hz) Nenhum pó ou pó de metal, gases corrosivos, gases inflamáveis, névoa de óleo e outros usos em ambientes fechados, evitar a luz solar direta Menos de 1000 m de altitude
Isolamento do motor			Resistência de isolamento: superior a 100 MΩ ((DC500V)
			Resistência dielétrica: AC1500V/ 1 minuto
			Classe de isolamento: F
Graus de proteção			Tipo totalmente fechado, auto-refrigeração (IP65)

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 0

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 1

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 2

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 3

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 4

Servo de posicionamento rotativo Atuador rotativo Motor de acionamento harmónico eixo oco 5

Série HAT-			50		58
Taxa de redução			81	101	81	101
220VAC	Torque máximo	N·m	1163	1211	1828	1964
	Torque nominal	N·m	642	823	951	1200
	Velocidade máxima	RPM	37	30	37	30
	Velocidade	RPM	27	22	27	22
	Corrente máxima	Armas	21.62	18.06	33.99	29.29
	Corrente nominal	Armas	11.94	12.27	17.68	17.89
	Constante de binário	N m/armas	53.78	67.06	53.784	67.064
	Resistência de fase	Ohms ((20°C)	0.126		0.126
	Indutância de fase	mH	0.65		0.65
	Câmpus EMF traseiro	Vrms/krpm	52		52
Codificador absoluto	Tipo de codificador		Codificador absoluto		Codificador absoluto
	Resolução (revolução de motor única)	um pouco	23		23
	Motor contador de voltas múltiplas	um pouco	16		16
Precisão de posição unidirecional		Arco sec	≤ 60	≤ 60	≤ 60	≤ 60
Repetibilidade da precisão de posicionamento		Arco sec	≤ 10	≤ 10	≤ 10	≤ 10
Carga radial nominal		N	2750		3200
Carga axial nominal		N	2750		3200
Momento de inversão nominal		N·m	1950		2500
Momento de inércia	Sem travão		4.8*10^-3		4.8*10^-3
	Com travão		/		/
Massas	Sem travão		25		32
	Com travão		/		/
Número de postes motorizados			20		20
Condições ambientais			Temperatura de funcionamento: 0~40°C Temperatura de armazenagem: -20°C a 60°C Humidade de funcionamento/Humidade de armazenamento: 20~80% RH (sem condensação) Resistência à vibração: 24,5 m/s2 (frequência: 10~400 Hz) Nenhum pó ou pó de metal, gases corrosivos, gases inflamáveis, névoa de óleo e outros usos em ambientes fechados, evitar a luz solar direta Menos de 1000 m de altitude
Isolamento do motor			Resistência ao isolamento
			Força dielétrica
			Classe de isolamento
Graus de proteção			Tipo totalmente fechado, auto-refrigerado: IP65
